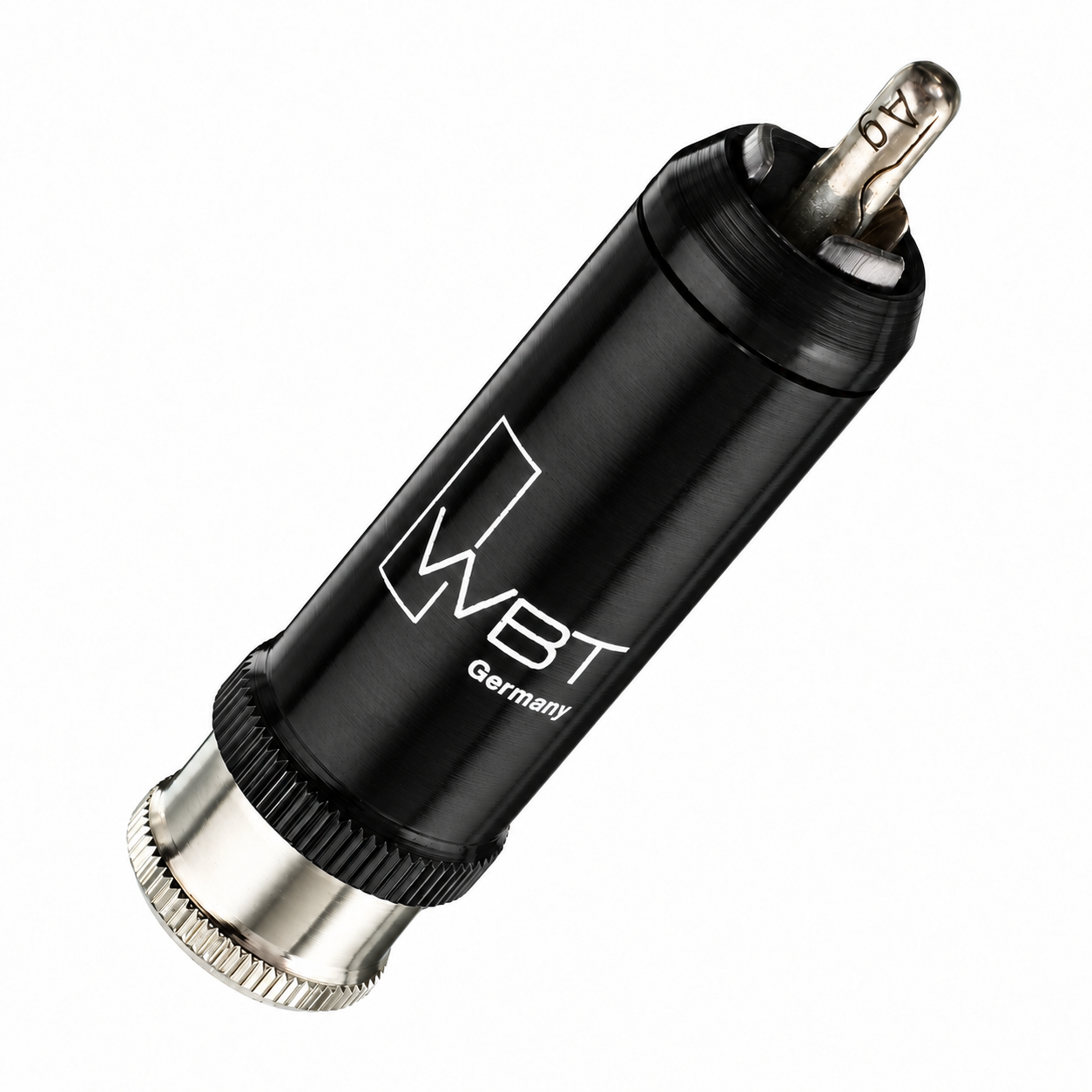

WBT-0110 Ag nextgen Signature | RCA-connector | fijnzilveren contacten | analoog & digitaal 75 Ω | tot Ø 9 mm

De WBT-0110 Ag nextgen is een vergrendelbare RCA-connector met fijnzilveren contacten voor analoge interlinks en digitale 75Ω-coaxkabels. Het nextgen-ontwerp combineert een beperkte hoeveelheid metaal in de signaalweg met een afschermende behuizing en een verstelbare klemhuls. Geschikt voor kabels tot Ø 9 mm en verkrijgbaar per stuk of als set van 4 stuks.

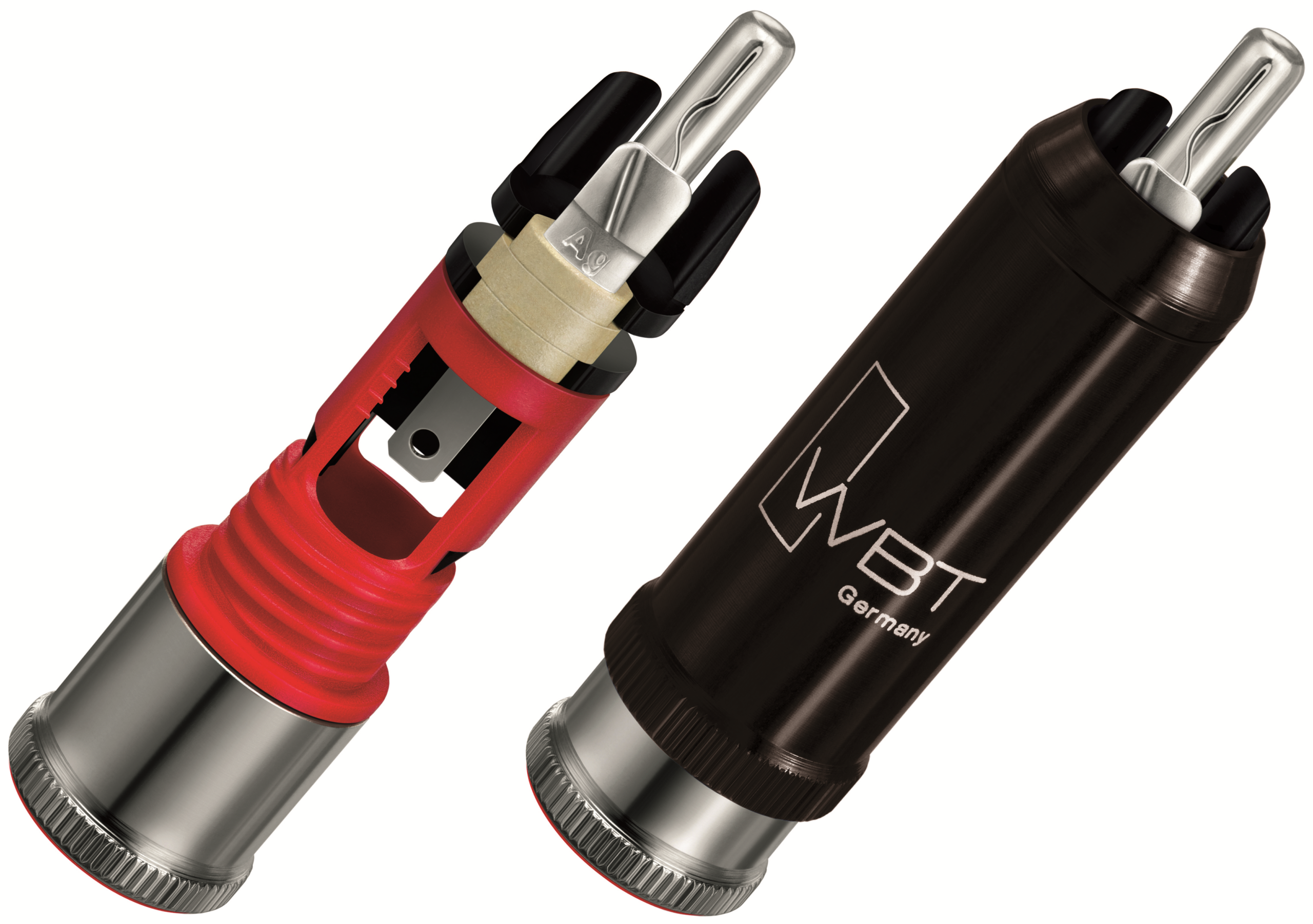

Fijnzilveren contacten en het nextgen-ontwerp

Zowel het signaalcontact als het retourcontact is vervaardigd uit fijnzilver. Het gaat dus om zilveren signaalgeleiders, niet om een verzilverde koperlegering. Daarmee is de 0110 Ag bedoeld voor wie bewust fijnzilver wil toepassen in de verbinding tussen kabel en apparatuur.

Het nextgen-ontwerp beperkt de hoeveelheid metaal in de signaalvoerende delen om ongewenste elektrische effecten, waaronder wervelstromen, te verminderen. Een isolerende kunststof draagconstructie ondersteunt de contacten. De mechanische stevigheid en de elektrische geleiding hebben daardoor elk hun eigen functie binnen de connector.

Vergrendeling en afscherming

Met de verstelbare klemhuls zet u het buitencontact vast op de RCA-aansluiting van uw apparatuur. De connector vangt daarmee kleine maatverschillen tussen aansluitingen op en houdt de contactdruk stabiel. De tweedelige huls voorkomt dat de contactelementen tijdens het vastzetten worden meegedraaid.

De metalen klemhuls en achterkap helpen elektromagnetische instraling bij de aansluiting te beperken. Dat is vooral relevant bij phonokabels, waar het zwakke signaal van een platenspelerelement gevoelig is voor storing. De aluminium-magnesium klemhuls is elektrisch geïsoleerd van de signaalgeleiders.

Geschikt voor analoge en digitale audio

De WBT-0110 Ag is geschikt voor het samenstellen van analoge interlinks, phonokabels en digitale coaxkabels. U kunt hem ook gebruiken om bestaande RCA-connectoren te vervangen, bijvoorbeeld wanneer deze onvoldoende klemmen of versleten zijn.

Voor digitale S/PDIF-verbindingen biedt de 0110 Ag een karakteristieke impedantie van 75 Ω tot 1 GHz. Combineer hem hiervoor met een 75Ω-coaxkabel, bijvoorbeeld tussen een cd-loopwerk en DAC. Voor analoge verbindingen gebruikt u een geschikte analoge signaalkabel; daarvoor is 75 Ω geen vereiste.

WBT-0110 Ag of WBT-0152 Ag?

De WBT-0152 Ag gebruikt eveneens fijnzilveren contacten, maar heeft een messing draagconstructie en klemhuls. Deze uitvoering is ontwikkeld voor dikkere en stijvere kabels en legt extra nadruk op afscherming bij analoge verbindingen.

Kies de 0110 Ag wanneer uw kabel binnen Ø 9 mm valt en u de uitvoering met aluminium-magnesium klemhuls zoekt, met name voor een digitale 75Ω-verbinding. De 0152 Ag is het alternatief wanneer u meer kabelruimte en een zwaardere mechanische constructie nodig heeft. Het onderscheid zit daarmee vooral in de behuizing, afscherming en kabelinvoer, beide modellen bieden fijnzilver in de signaalweg en zijn geschikt voor analoge én digitale audio.

Montage en kabelbevestiging

Controleer vóór montage de buitendiameter van de volledige kabel, inclusief mantel, en de beschikbare ruimte rond de RCA-aansluitingen. Houd achter de apparatuur voldoende ruimte vrij voor de kabelbocht.

De elektrische aansluiting wordt gesoldeerd, bijvoorbeeld met WBT-0805 zilversoldeer, of gekrimpt met een 2,8 mm WBT-vlakstekkabelschoen. Kies bij krimpmontage een kabelschoen die past bij de geleiderdoorsnede van uw kabel. De afzonderlijke Torx-schroef verzorgt de trekontlasting en is niet bedoeld voor het vastklemmen van de signaalgeleiders.

Ontgrendel de klemhuls voordat u de connector aansluit of verwijdert. Na het insteken draait u de huls vast om het buitencontact op de RCA-aansluiting te klemmen.

Per stuk of als set van 4 stuks

Voor één digitale coaxkabel of mono-interlink met RCA aan beide uiteinden heeft u twee connectoren nodig. De set van 4 stuks bevat 2 × rood en 2 × wit en is voldoende voor één complete stereo-interlink: rood voor het rechterkanaal en wit voor het linkerkanaal. Voor vervanging van één connector kunt u ook per stuk bestellen.

Technische specificaties

• Model: WBT-0110 Ag nextgen.
• Type: rechte RCA-connector.
• Signaal- en retourcontact: fijnzilver.
• Klemhuls: aluminium-magnesiumlegering, elektrisch geïsoleerd van de signaalgeleiders.
• Achterkap: messing met een platinum-plated afwerking zonder nikkelhoudende tussenlaag.
• Vergrendeling: tweedelige, verstelbare klemhuls.
• Karakteristieke impedantie: 75 Ω tot 1 GHz.
• Maximale kabelbuitendiameter: 9 mm.
• Buitendiameter connector: 13,6 mm.
• Totale lengte: 51 mm.
• Montage: solderen of krimpen.
• Soldeeradvies: WBT-0805 zilversoldeer.
• Krimpaansluiting: 2,8 mm WBT-vlakstekkabelschoen, passend bij de geleiderdoorsnede.
• Trekontlasting: Torx-schroef.
• Leveringsomvang: één RCA-connector of een set van 4 stuks (2 × rood en 2 × wit).

Officiële WBT-datasheet downloaden

Onder het tabblad Downloads vindt u de officiële WBT-datasheet met maattekening, materiaalgegevens en aansluitinformatie. Gebruik deze om vóór aankoop de afmetingen te controleren en de afmontage voor te bereiden.
