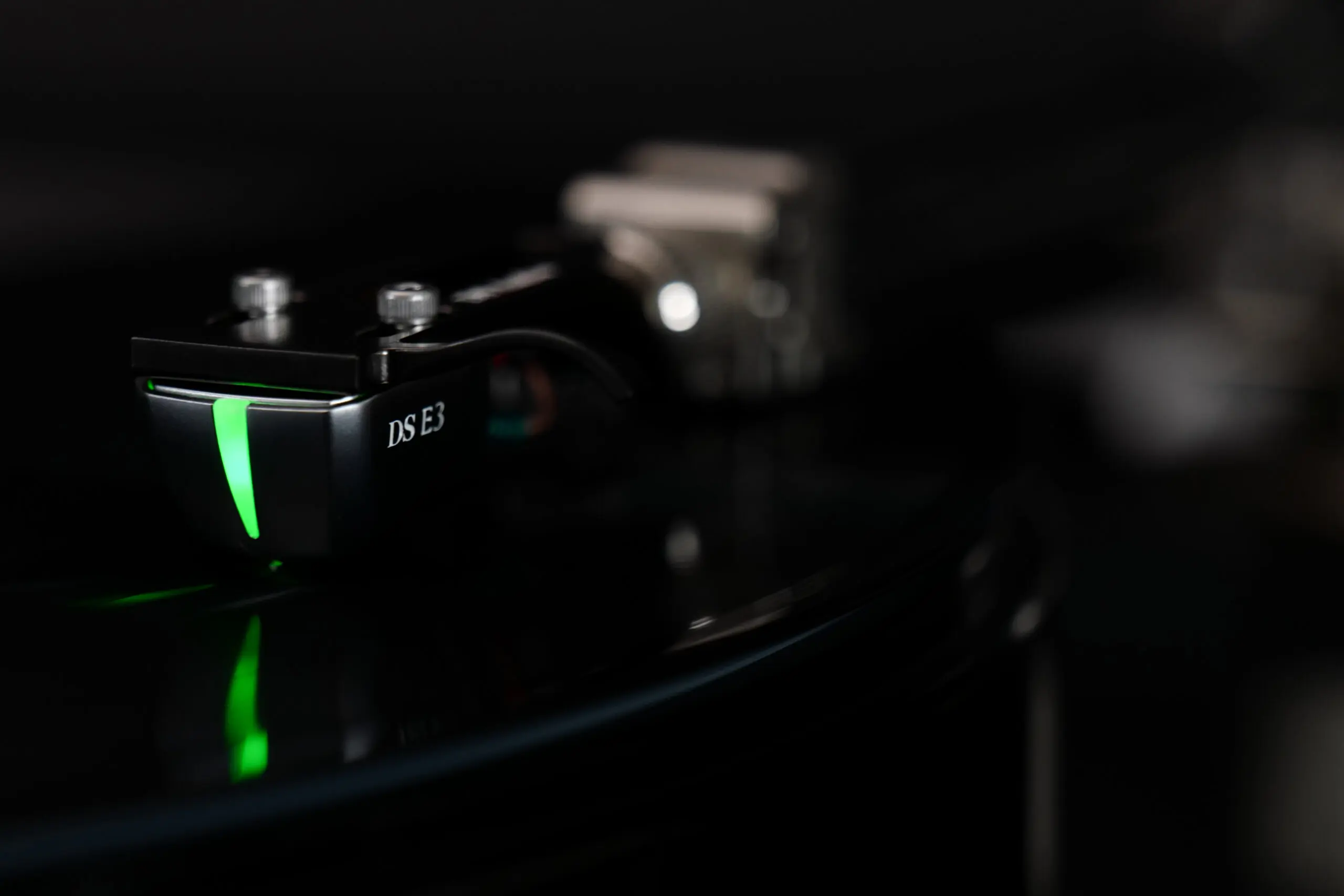

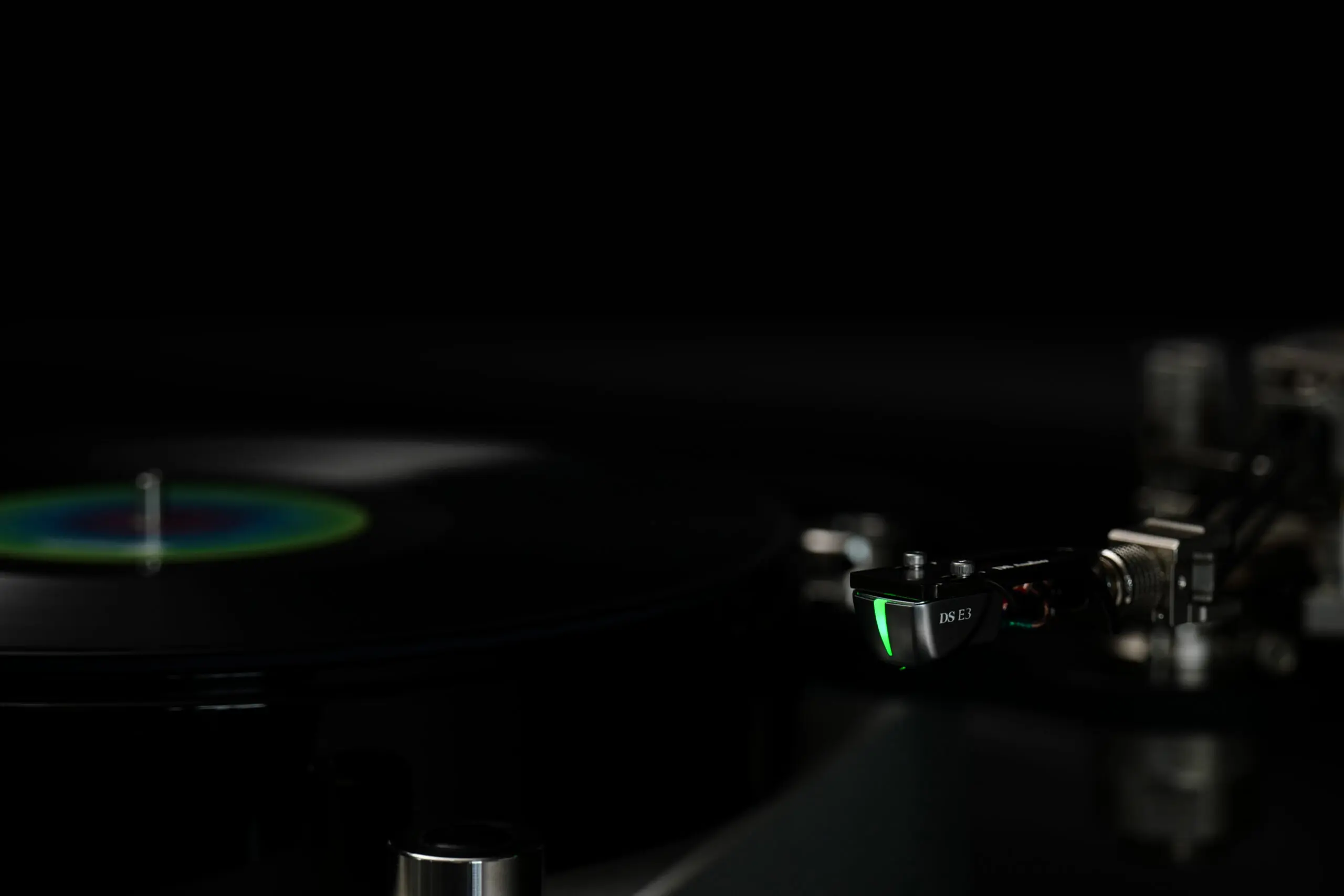

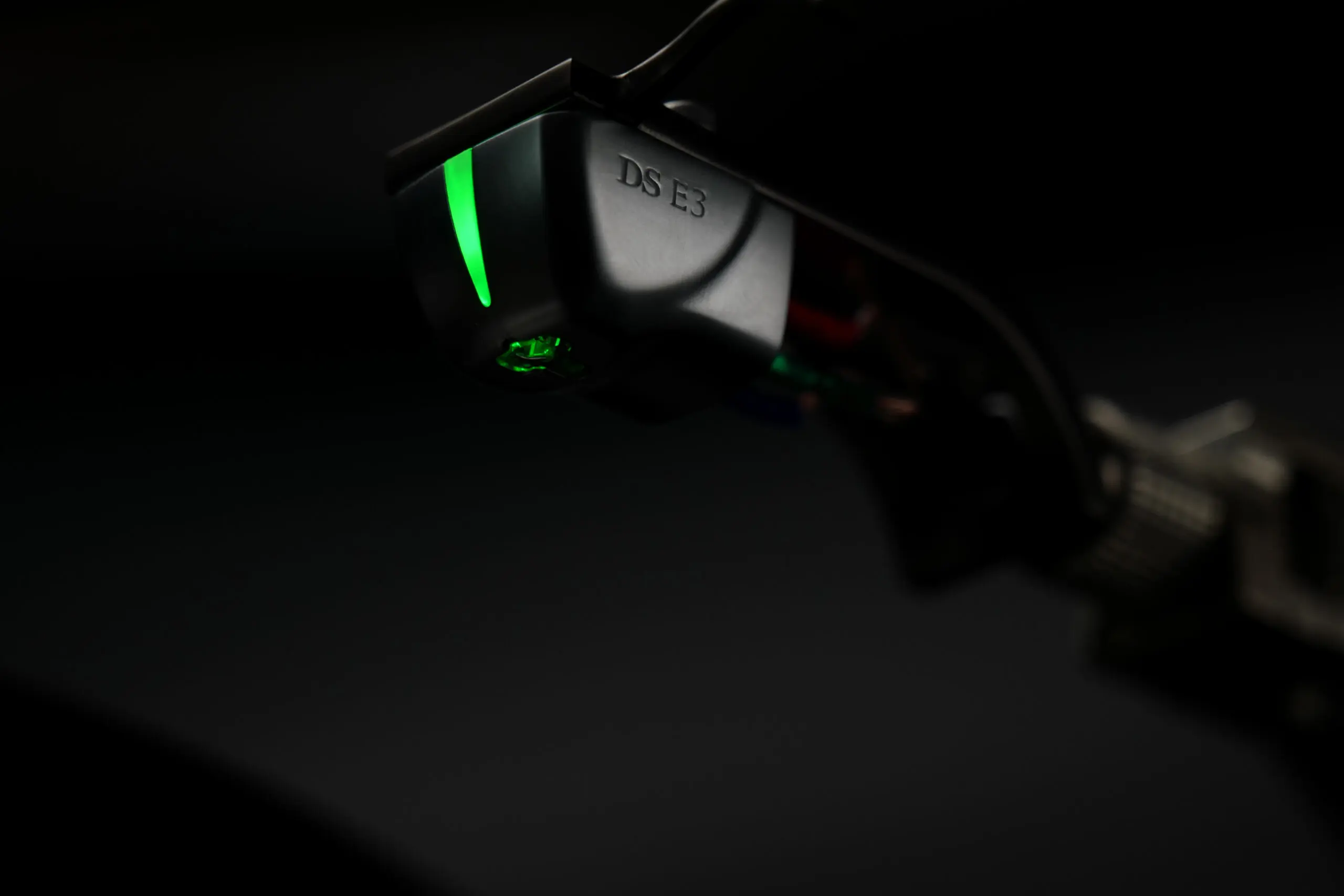

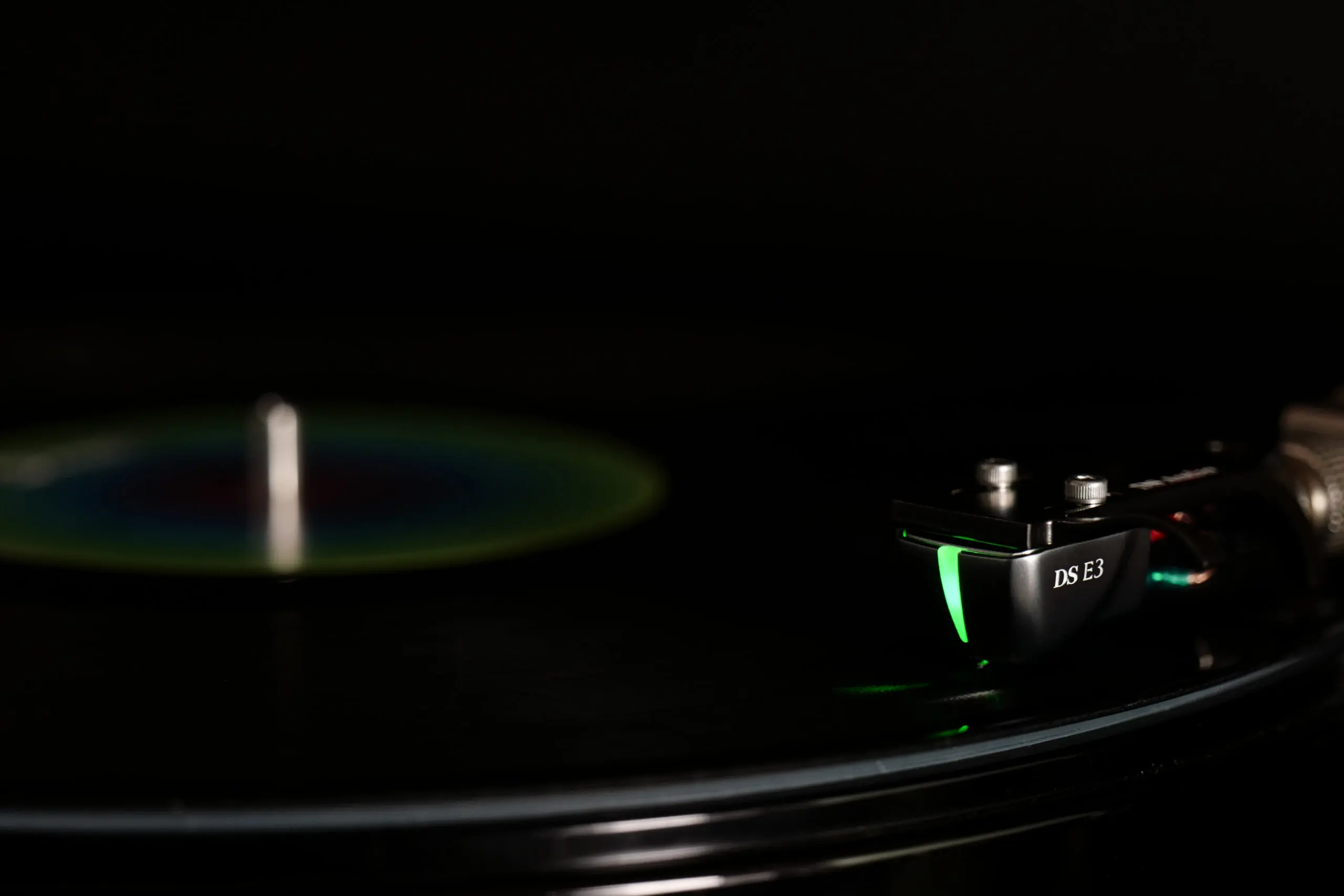

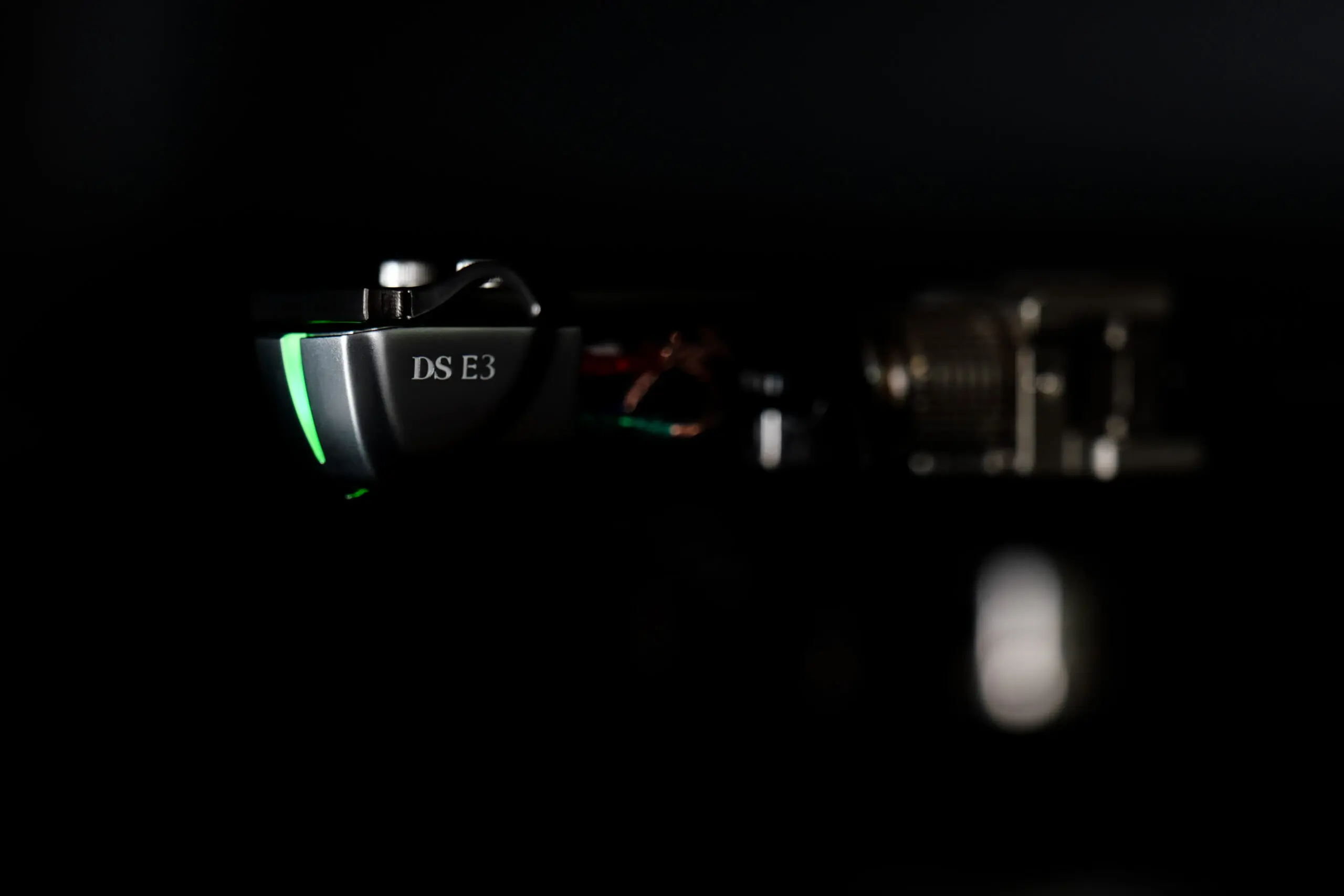

DS Audio DS-E3 optisch element | Elliptische diamant | Aluminium cantilever | Stereo of mono

De DS Audio DS-E3 is een optisch platenspeler-element dat fijne details, krachtige dynamiek en een precieze plaatsing van stemmen en instrumenten combineert. Verkrijgbaar in stereo en mono, voorzien van een aluminium cantilever en elliptische naald. Voor gebruik is altijd een geschikte equalizer voor optische DS Audio-elementen nodig, een gewone MM- of MC-phono-voorversterker is niet geschikt.

Hoe werkt een optisch element?

De naald volgt de groef zoals bij een conventioneel element. Via de cantilever beweegt een zeer licht afschermplaatje tussen interne lichtbronnen en fotodetectoren. Die registreren de veranderingen in licht en zetten ze om in het elektrische muzieksignaal. Er wordt dus geen bewegende magneet of spoel gebruikt om het signaal op te wekken. De weergave blijft volledig analoog: optisch betekent hier geen digitale omzetting en ook geen contactloze aftasting van de plaat.

De DS-E3 gebruikt de derde generatie optische techniek van DS Audio, met een licht afschermplaatje van beryllium. De stereo-uitvoering heeft onafhankelijke lichtbronnen en fotodetectoren voor het linker- en rechterkanaal. Zo krijg je de belangrijkste technische uitgangspunten van de duurdere modellen in een toegankelijker uitvoering.

Wat levert dit klankmatig op?

De lage bewegende massa helpt de naald snel op veranderingen in de groef te reageren. De DS-E3 kenmerkt zich door duidelijk hoorbare kleine details, overtuigende dynamische verschillen en een directe weergave van piano, slagwerk en tokkelinstrumenten. Stemmen staan duidelijk in het geluidsbeeld en ook in drukke passages blijven instrumenten goed te onderscheiden. Het laag heeft kracht en definitie, terwijl de ruimtelijke informatie van de opname helder naar voren komt.

De uiteindelijke klank wordt mede bepaald door de equalizer, de toonarm en de afstelling. Nauwkeurig uitlijnen en de juiste naalddruk blijven daarom belangrijk.

Stereo of mono: welke uitvoering kies je?

DS-E3 Stereo: de keuze voor stereoplaten en een gemengde collectie met stereo- en monoplaten. Deze uitvoering leest beide stereokanalen en kan ook monoplaten afspelen. Je hebt dus niet verplicht een mono-element nodig voor iedere monopersing.

DS-E3 Mono: bedoeld voor wie veel monoplaten luistert en daarvoor een gespecialiseerd element wil gebruiken, bijvoorbeeld op een tweede toonarm of verwisselbare headshell. Bij mono zit de muziekinformatie in de zijdelingse beweging van de groef. De aangepaste ophanging van de mono-uitvoering is specifiek op deze beweging gericht, zodat ongewenste verticale informatie minder invloed heeft. Dit ondersteunt een heldere, geconcentreerde weergave van stemmen en instrumenten.

De mono-uitvoering heeft bovendien een massieve messing basis voor stijfheid en resonantiebeheersing. Hij weegt 11,7 gram, tegenover 7,7 gram voor stereo. Controleer daarom of je toonarm en contragewicht dit gewicht aankunnen. Gebruik de mono-uitvoering uitsluitend op monoplaten: DS Audio waarschuwt dat gebruik op stereoplaten de plaat of het element kan beschadigen. De DS-E3 Mono is geen speciaal 78-toerenelement.

Een geschikte equalizer is noodzakelijk

Het losse DS-E3-element werkt niet zonder een geschikte equalizer voor optische DS Audio-elementen. Deze levert voeding aan de interne lichtbronnen, verzorgt de vereiste frequentiecorrectie en brengt het muzieksignaal op lijnniveau. Een gewone MM- of MC-phono-voorversterker, step-uptransformator of standaard phono-ingang kan deze taken niet overnemen.

De voeding loopt vanuit de equalizer via de phono-kabel en toonarmbedrading naar het element. Via dezelfde verbinding gaat het muzieksignaal terug. De vier geleiders van de toonarm moeten elektrisch onafhankelijk zijn; laat bij twijfel de bedrading controleren. De equalizer sluit je vervolgens met een interlink aan op een lijningang van je versterker, zoals AUX of LINE.

Welke DS Audio-equalizer past erbij?

De DS-E3-equalizer vormt de bijpassende combinatie voor een eerste optisch systeem. Je kunt ook een DS003- of DS-W3-equalizer gebruiken. Voor een buizenuitvoering zijn er de TB-50 met solid-state-versterking en buizenbuffer en de TB-100 met buizenversterking. Beide DS-E3-uitvoeringen kunnen met DS Audio-equalizers worden gecombineerd; voor mono is geen aparte mono-equalizer nodig.

Heb je al een geschikte DS Audio-equalizer, dan kun je deze blijven gebruiken. Bekijk het DS Audio-assortiment bij HEAK of neem contact op voor een passende combinatie.

De meerwaarde van de duurdere DS003

De DS-E3 en DS003 delen de derde generatie optische techniek en een aluminium cantilever. Het belangrijkste verschil is de naald: de DS-E3 gebruikt een elliptische naald, de DS003 een Line Contact-naald. Deze fijnere geometrie kan korte golflengten in de groef nauwkeuriger volgen, vooral richting het einde van een plaatkant. Dat kan meer verfijning in hoge tonen, een duidelijkere scheiding van kleine details en minder aftastvervorming opleveren.

Bij stereo specificeert DS Audio daarnaast minimaal 27 dB kanaalscheiding voor de DS003, tegenover minimaal 26 dB voor de DS-E3. De DS003 is daarmee interessant wanneer je verder wilt investeren in aftastprecisie. De Line Contact-naald is ook het belangrijkste onderscheid tussen de mono-uitvoeringen. Vergelijk je complete sets, dan speelt tevens het verschil tussen de equalizers mee.

Vervanging bij slijtage of beschadiging

Bij HEAK kun je de DS-E3 vervangingsnaald bestellen voor € 1.099,00. De naald van de DS-E3 is niet door de gebruiker verwisselbaar, neem daarom contact op met HEAK om de juiste vervanging voor jouw stereo- of mono-uitvoering en de afhandeling te bespreken.

Technische specificaties

• Type: optisch platenspeler-element; geen MM of MC
• Uitvoeringen: stereo en mono
• Cantilever: aluminium
• Naald: elliptisch; stereo gespecificeerd als solid/nude elliptisch
• Uitgangssignaal: 70 mV of hoger
• Kanaalscheiding stereo: minimaal 26 dB bij 1 kHz
• Behuizing stereo: aluminium
• Basis mono: messing; cantileverhouder van roestvast staal
• Gewicht: stereo 7,7 gram; mono 11,7 gram
• Naalddruk: 2,0–2,2 gram; aanbevolen 2,1 gram
• Vereist: geschikte equalizer voor optische DS Audio-elementen

Leveringsomvang

DS Audio DS-E3-element in de gekozen stereo- of mono-uitvoering, met bevestigingsmateriaal, naaldbescherming en handleiding. Geleverd zonder headshell en zonder equalizer. De naald/cantilever is niet door de gebruiker verwisselbaar.

Kort samengevat

• Derde generatie optische techniek voor een gedetailleerde, dynamische vinylweergave.
• Stereo voor algemeen gebruik; mono uitsluitend voor monoplaten.
• Werkt alleen met een geschikte optische equalizer die ook het element voedt.
