DS Audio DS-E3 | Optisch element | Elliptische diamant | Aluminium cantilever

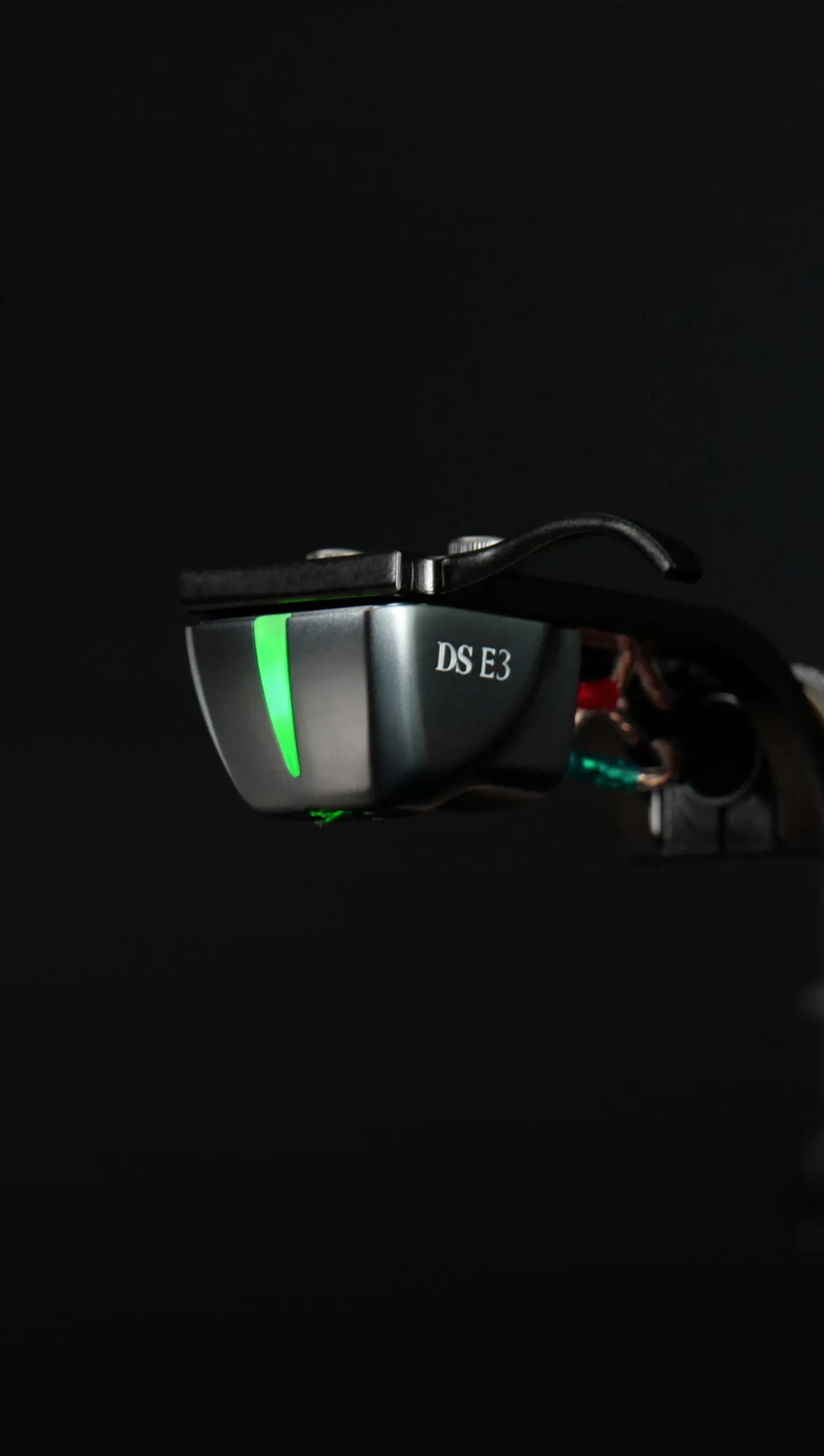

De DS Audio DS-E3 is een optisch platenspeler-element in stereo-uitvoering dat fijne details, krachtige dynamiek en een precieze plaatsing van stemmen en instrumenten combineert. Het element is voorzien van een aluminium cantilever en een massieve elliptische diamant. Voor gebruik is altijd een geschikte equalizer voor optische DS Audio-elementen nodig; een gewone MM- of MC-phono-voorversterker is niet geschikt.

Hoe werkt een optisch element?

De naald volgt de groef zoals bij een conventioneel element. Via de cantilever beweegt een zeer licht afschermplaatje tussen interne lichtbronnen en fotodetectoren. Die registreren de veranderingen in licht en zetten ze om in het elektrische muzieksignaal. Er wordt dus geen bewegende magneet of spoel gebruikt om het signaal op te wekken. De weergave blijft volledig analoog: optisch betekent hier geen digitale omzetting en ook geen contactloze aftasting van de plaat.

De DS-E3 gebruikt de derde generatie optische techniek van DS Audio, met een licht afschermplaatje van beryllium. De stereo-uitvoering heeft onafhankelijke lichtbronnen en fotodetectoren voor het linker- en rechterkanaal. Zo krijg je de belangrijkste technische uitgangspunten van de duurdere modellen in een toegankelijker uitvoering.

Wat levert dit klankmatig op?

De lage bewegende massa helpt de naald snel op veranderingen in de groef te reageren. De DS-E3 kenmerkt zich door duidelijk hoorbare kleine details, overtuigende dynamische verschillen en een directe weergave van piano, slagwerk en tokkelinstrumenten. Stemmen staan duidelijk in het geluidsbeeld en ook in drukke passages blijven instrumenten goed te onderscheiden. Het laag heeft kracht en definitie, terwijl de ruimtelijke informatie van de opname helder naar voren komt.

De uiteindelijke klank wordt mede bepaald door de equalizer, de toonarm en de afstelling. Nauwkeurig uitlijnen en de juiste naalddruk blijven daarom belangrijk.

Stereo-uitvoering, ook geschikt voor monoplaten

Deze DS-E3 leest beide stereokanalen afzonderlijk uit en is de veelzijdige keuze voor een collectie met stereo- en monoplaten. Je hebt dus niet verplicht een mono-element nodig om monopersingen te beluisteren.

Voor een platenspeler of aparte toonarm die uitsluitend voor monoplaten wordt gebruikt, is de DS Audio DS-E3 Mono afzonderlijk verkrijgbaar. Deze heeft een speciale ophanging die alleen de horizontale naaldbeweging uitleest en een massieve messing basis. Deze advertentie betreft uitsluitend de stereo-uitvoering.

Los verkrijgbare DS Audio HS-001 headshell

De DS-E3 wordt geleverd zonder headshell. Voor een toonarm met een passende SME-type bajonetaansluiting kun je bij HEAK de DS Audio HS-001 headshell los bestellen. Deze is uit massief ultraduraluminium gefreesd en wordt geleverd met handgesoldeerde 4N Litz headshell-kabels. De stijve constructie en stabiele aansluiting helpen ongewenste resonanties te beperken.

De HS-001 is een optionele upgrade: je kunt de DS-E3 ook monteren in een andere geschikte headshell of rechtstreeks in een toonarm met een vaste headshell. Controleer of de toonarm en het contragewicht het totale gewicht kunnen uitbalanceren. Het DS-E3 stereo-element weegt 7,7 gram; de HS-001 voegt circa 10,5 gram toe, exclusief headshell-kabels en bevestigingsmateriaal.

Een geschikte equalizer is noodzakelijk

Het losse DS-E3-element werkt niet zonder een geschikte equalizer voor optische DS Audio-elementen. Deze levert voeding aan de interne lichtbronnen, verzorgt de vereiste frequentiecorrectie en brengt het muzieksignaal op lijnniveau. Een gewone MM- of MC-phono-voorversterker, step-uptransformator of standaard phono-ingang kan deze taken niet overnemen.

De voeding loopt vanuit de equalizer via de phono-kabel en toonarmbedrading naar het element. Via dezelfde verbinding gaat het muzieksignaal terug. De vier geleiders van de toonarm moeten elektrisch onafhankelijk zijn; laat bij twijfel de bedrading controleren. De equalizer sluit je vervolgens met een interlink aan op een lijningang van je versterker, zoals AUX of LINE.

Welke DS Audio-equalizer past erbij?

De DS-E3 Equalizer vormt de bijpassende combinatie voor een eerste optisch systeem. Je kunt ook een DS003- of DS-W3-equalizer gebruiken. Voor een uitvoering met buizen zijn er de TB-50 met solid-state-versterking en buizenbuffer en de TB-100 met buizenversterking.

Heb je al een geschikte DS Audio-equalizer, dan kun je deze blijven gebruiken. Bekijk het DS Audio-assortiment bij HEAK of neem contact op voor een passende combinatie. De equalizer wordt niet bij dit losse element meegeleverd.

De meerwaarde van de duurdere DS003

De DS-E3 en DS003 delen de derde generatie optische techniek en een aluminium cantilever. Het belangrijkste verschil is de naald: de DS-E3 gebruikt een elliptische diamant, de DS003 een Line Contact-diamant. Deze fijnere geometrie kan korte golflengten in de groef nauwkeuriger volgen, vooral richting het einde van een plaatkant. Dat kan meer verfijning in hoge tonen, een duidelijkere scheiding van kleine details en minder aftastvervorming opleveren.

DS Audio specificeert daarnaast minimaal 27 dB kanaalscheiding voor de DS003, tegenover minimaal 26 dB voor de DS-E3. De DS003 is daarmee interessant wanneer je verder wilt investeren in aftastprecisie. Vergelijk je complete sets, dan speelt tevens het verschil tussen de equalizers mee.

Vervanging bij slijtage of beschadiging

Bij HEAK kun je de DS-E3 vervangingsnaald bestellen voor € 1.099,00. De naald en cantilever zijn niet door de gebruiker verwisselbaar. Neem daarom bij slijtage of beschadiging contact op met HEAK om de vervanging en afhandeling te bespreken.

Specificaties

• Type: optisch platenspeler-element; geen MM of MC
• Uitvoering: stereo
• Optische techniek: derde generatie
• Cantilever: aluminium
• Naald: massieve elliptische diamant
• Uitgangssignaal element: minimaal 70 mV
• Kanaalscheiding: minimaal 26 dB bij 1 kHz
• Behuizing: aluminium
• Gewicht: 7,7 gram
• Naalddruk: 2,0–2,2 gram; aanbevolen 2,1 gram
• Vereist: geschikte equalizer voor optische DS Audio-elementen
• Leveringseenheid: per stuk, zonder headshell en zonder equalizer
• Naald en cantilever: niet door de gebruiker verwisselbaar

Kort samengevat

• Derde generatie optische techniek voor een gedetailleerde, dynamische vinylweergave.
• Stereo-uitvoering met elliptische diamant en aluminium cantilever, ook geschikt voor monoplaten.
• Werkt met een geschikte optische equalizer die ook het element voedt.
• Mono-uitvoering is afzonderlijk verkrijgbaar.
