Ortofon SPU GTX E Moving Coil (MC) element | Elliptische diamant | Ingebouwde step-uptransformator voor MM-phono-ingang

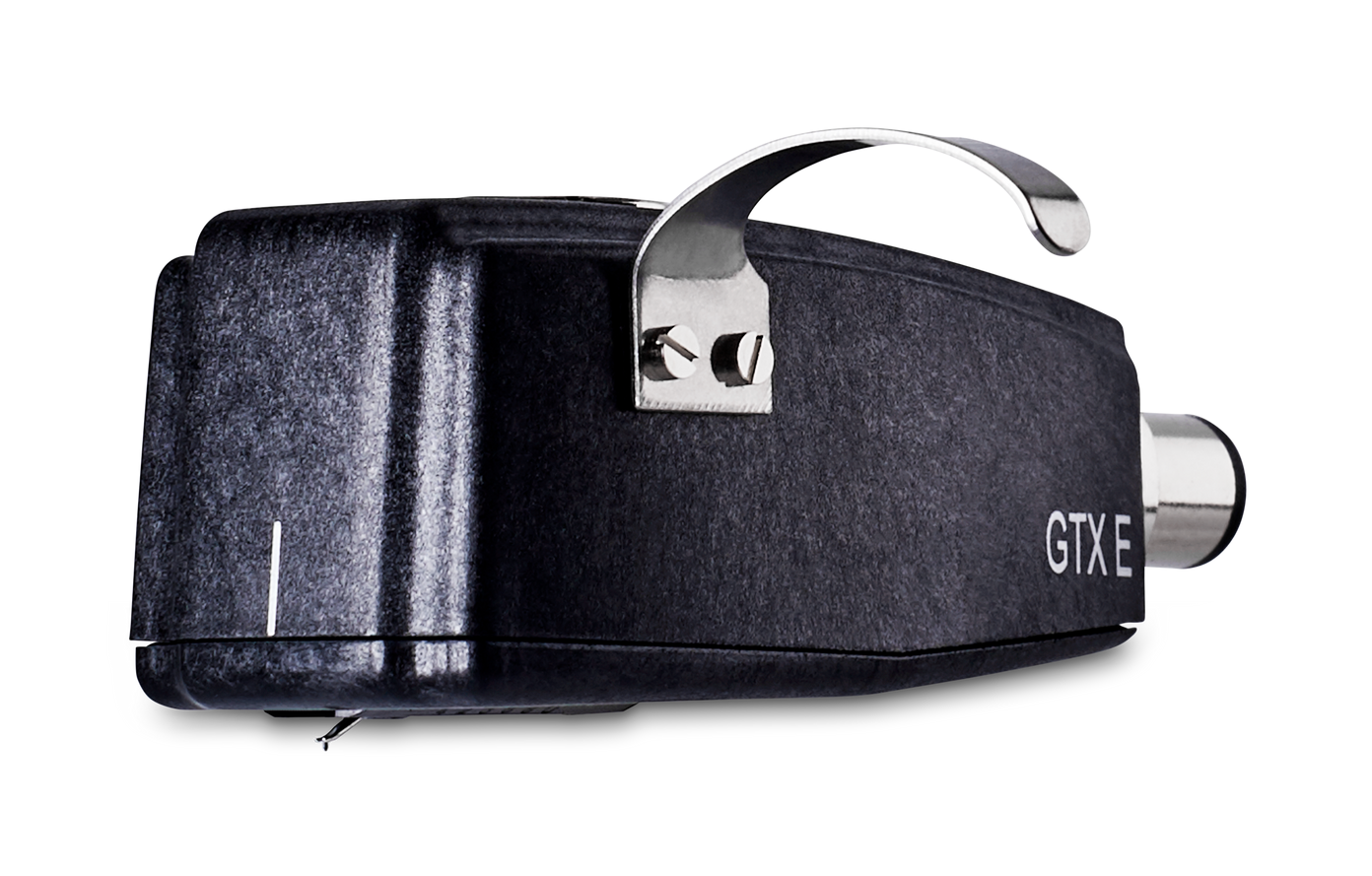

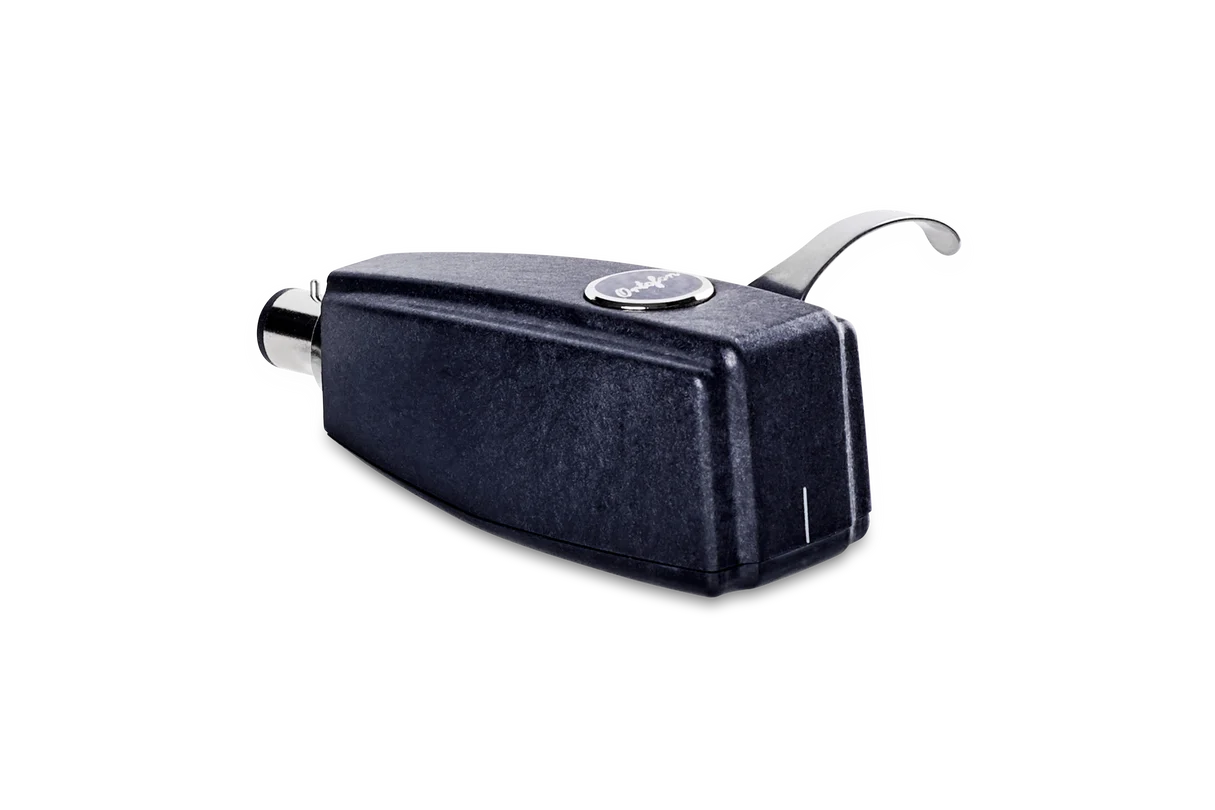

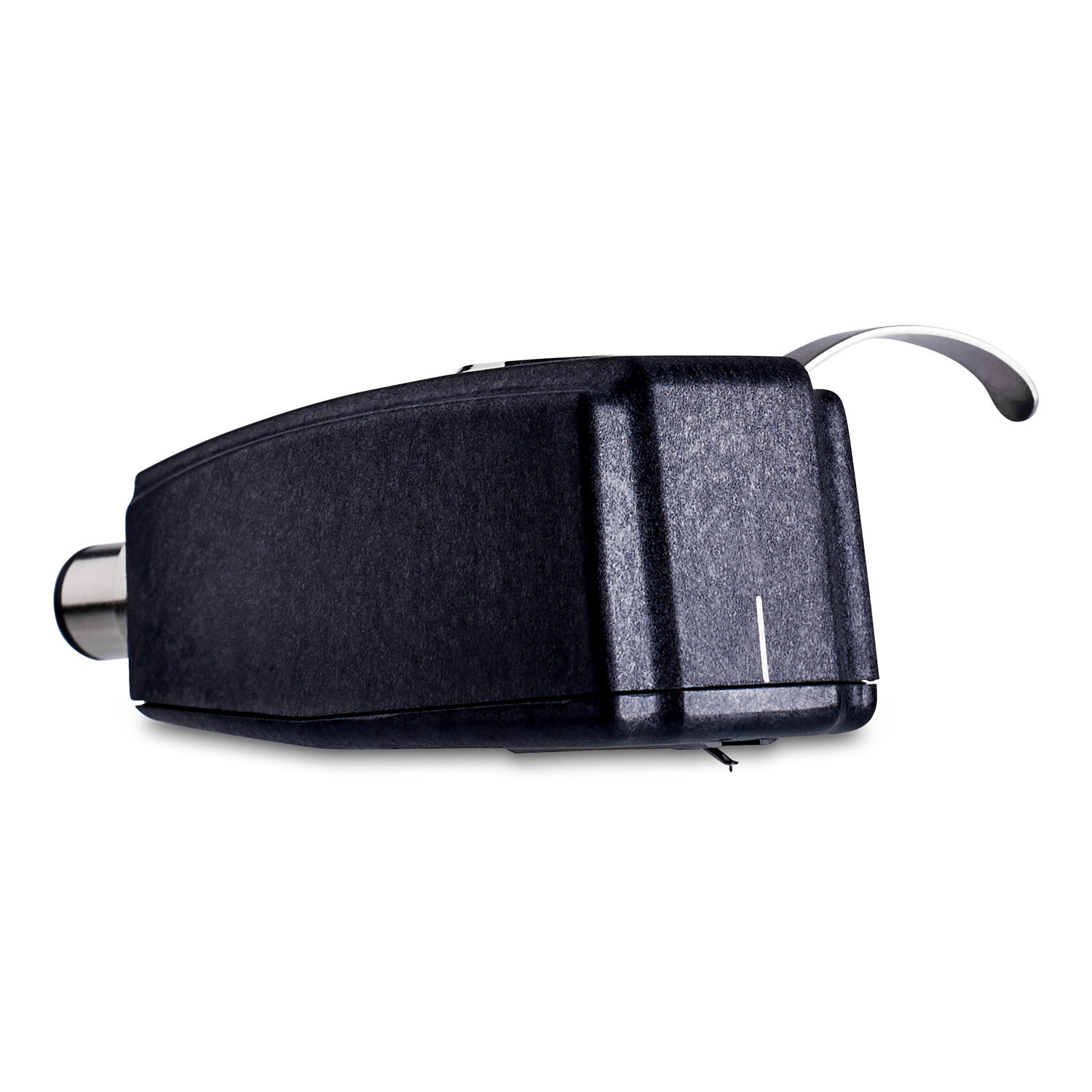

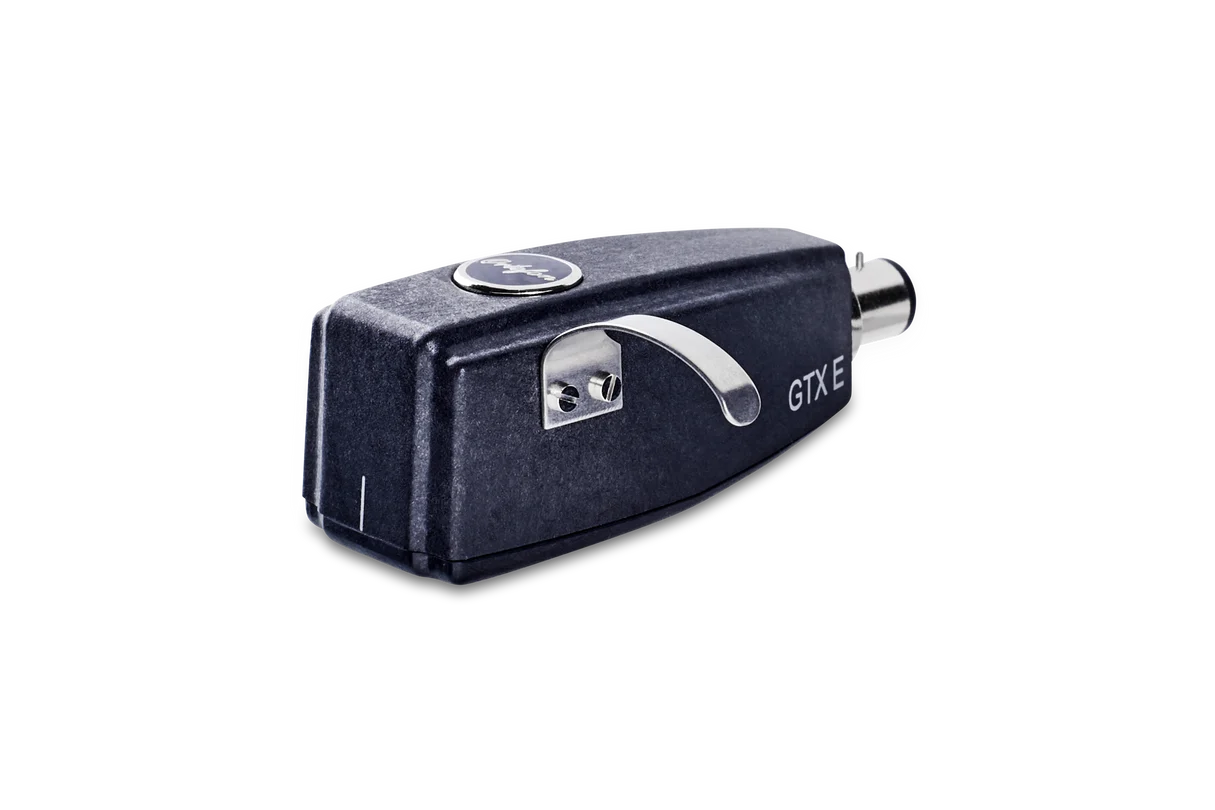

De Ortofon SPU GTX E is een Moving Coil stereo-element met een elliptische diamantnaald, geïntegreerde headshell en ingebouwde step-uptransformator. Hij combineert het volle, warme karakter van de SPU-reeks met een verfijnde groefaftasting en directe aansluiting op een MM-phono-ingang.

Waarom de Ortofon SPU GTX E?

De GTX E is de uitgebreidere uitvoering binnen het GTX-duo. De elliptische naald is gericht op een nauwkeurige weergave van fijne groefmodulaties, terwijl de ingebouwde transformator een aparte MC-phonotrap of externe step-uptransformator overbodig maakt. Daarmee is dit model aantrekkelijk voor wie de klassieke SPU-benadering wil combineren met een bestaande, hoogwaardige MM-phonovoorversterker.

Elliptische diamantnaald voor verfijnde aftasting

De GTX E gebruikt een getipte elliptische diamant met een radius van 8/18 µm. De kleinere radius in de aftastrichting helpt de naald om korte, fijne groefmodulaties te volgen. Dit is vooral relevant bij hoge frequenties en richting de binnenste groeven, waar de muziekinformatie dichter opeen ligt.

Klankkarakter: volle SPU-klank met oog voor detail

De GTX E behoudt de warme, rijke klankbalans die kenmerkend is voor de SPU-reeks. De elliptische naald voegt daar een verfijnde aftasting aan toe, met aandacht voor kleine nuances. Zo combineert dit model een volle, samenhangende presentatie met helderheid in de muzikale details.

Ingebouwde step-uptransformator voor MM-aansluiting

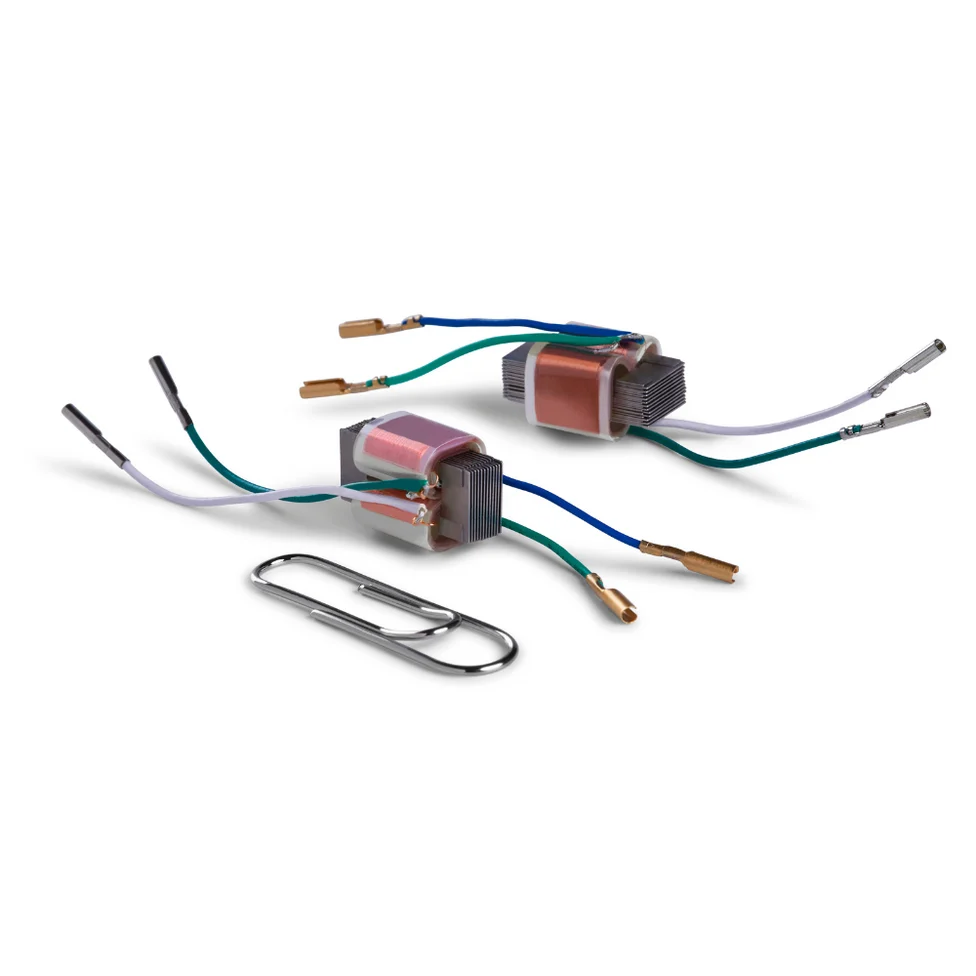

Ortofon ontwikkelde de geïntegreerde transformator samen met Lundahl Transformers. Deze verhoogt de kleine spanning van de Moving Coil-generator tot een uitgangsniveau van 4 mV, geschikt voor een MM-phono-ingang.

Een step-uptransformator werkt passief: het signaal wordt via magnetische koppeling tussen wikkelingen overgedragen, waarbij de spanning wordt verhoogd. Daarvoor is geen voeding nodig. De generator blijft een Moving Coil; de transformator past het uitgangssignaal aan voor gebruik met MM-versterking.

Sluit de GTX E aan op een MM-phono-ingang met een belastingsweerstand van 47 kΩ. Een extra MC-phonotrap of externe step-uptransformator is niet nodig. De MM-phonotrap blijft wel noodzakelijk voor de verdere versterking en RIAA-correctie: een gewone AUX- of lijningang is niet geschikt. Bij een omschakelbare MM/MC-phonovoorversterker gebruikt u de MM-stand.

Geïntegreerde headshell en geschikte toonarm

De SPU GTX E vormt één complete toonkop die via een SME-bajonetaansluiting op de toonarm wordt bevestigd. Hij vervangt dus de bestaande headshell. De positie van het element ligt vast in deze constructie; montage in de sleufgaten van een losse headshell is niet van toepassing.

Het totale gewicht van 38 gram vraagt om een toonarm met voldoende draagvermogen en een passend contragewicht. Controleer tevens de combinatie van effectieve armmassa en de compliantie van 10 µm/mN. De arm moet het element kunnen uitbalanceren en de aanbevolen naalddruk van 4 gram kunnen instellen.

De GTX E is bedoeld voor een draaitafel met een voor SPU geschikte toonarm. Dat kan een snaar-, direct-drive- of tussenwielaangedreven platenspeler zijn. Een S- of J-vormige arm met SME-bajonet kan een passende basis vormen, mits ook de geometrie, montageafstand en armhoogte kloppen. Alleen een passende aansluiting is geen garantie voor compatibiliteit. Op een arm met vaste headshell kan deze SPU niet rechtstreeks worden gemonteerd.

Stijve, glasvezelversterkte behuizing

De behuizing wordt uit één stuk gevormd van glasvezelversterkt copolymeer. Ook het bodemdeel gebruikt dit materiaal. De constructie biedt een stijve, resonantiearme basis voor de generator en transformator. De GTX-elementen worden met de hand gebouwd in Denemarken.

Verschil met de Ortofon SPU GTX S

De GTX S en GTX E delen dezelfde basisconstructie en ingebouwde transformator. Beide leveren 4 mV, wegen 38 gram en gebruiken een aanbevolen naalddruk van 4 gram. Het belangrijkste verschil is de naald: de GTX S heeft een sferische diamant met een radius van 18 µm, de GTX E een elliptische diamant van 8/18 µm.

De GTX S is de voordeligere keuze voor de klassieke, soepele SPU-presentatie. De GTX E is de stap omhoog voor wie meer nadruk legt op fijne groefaftasting en detaillering, met behoud van de volle SPU-klank. De meerprijs zit vooral in de naaldslijping; de aansluitmogelijkheden en eisen aan de toonarm blijven gelijk.

Positionering binnen de overige SPU-modellen

De SPU 1 E biedt eveneens een getipte elliptische diamant, maar heeft geen geïntegreerde step-uptransformator. Zijn uitgangsspanning bedraagt 0,18 mV, waardoor geschikte MC-versterking of een externe transformator nodig is. De GTX E onderscheidt zich hier vooral door de complete oplossing voor een MM-phono-ingang.

De Classic GE MkII gebruikt een naakte elliptische diamant en levert 0,2 mV. De Meister Silver G MkII en Synergy G zijn hoger gepositioneerde uitvoeringen met eveneens naakte elliptische diamanten; de Royal G MkII gebruikt een Replicant 100. Deze modellen vragen om passende MC-versterking en bieden andere combinaties van naald, generator en afstemming.

De GTX E neemt daardoor een eigen positie in: de verfijndere naald binnen de GTX-serie, gecombineerd met een ingebouwde transformator. Hij is vooral interessant wanneer u een complete SPU-toonkop voor een MM-phonotrap zoekt. Houd daarbij rekening met zijn hogere gewicht ten opzichte van veel andere SPU-modellen met geïntegreerde headshell, die 30 gram wegen.

Technische specificaties

• Type: Moving Coil (MC) stereo-element met ingebouwde step-uptransformator
• Uitvoering: complete SPU-toonkop met geïntegreerde headshell
• Aansluiting: SME/bajonet, voor een geschikte SPU-toonarm
• Transformator: ontwikkeld in samenwerking met Lundahl Transformers
• Uitgangsspanning bij 1 kHz, 5 cm/sec: 4 mV
• Phono-aansluiting: MM
• Aanbevolen belastingsweerstand: 47 kΩ
• Aanbevolen belastingscapaciteit: 150–600 pF
• Kanaalbalans bij 1 kHz: 1,5 dB
• Kanaalscheiding bij 1 kHz: 20 dB
• Frequentierespons: 20 Hz – 20 kHz, ±3 dB
• Aftastbaarheid bij 315 Hz: 60 µm
• Dynamische laterale compliantie: 10 µm/mN
• Naaldtype: getipte elliptische diamant
• Naaldradius (r/R): 8/18 µm
• Aanbevolen naalddruk: 4 gram
• Aftasthoek: 20°
• Interne gelijkstroomweerstand: 610 Ω
• Spoeldraad: zuurstofvrij koper (OFC)
• Behuizing: glasvezelversterkt copolymeer
• Totaalgewicht: 38 gram
• Kleur: zwart
• Leveringseenheid: per stuk, inclusief geïntegreerde headshell en transformator
