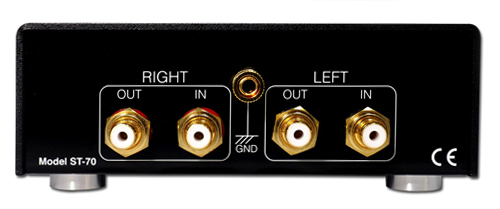

Ortofon ST-70 Step-up trafo geschikt voor de Cadenza Series en de meeste overige MC-elementen
€ 1.599,00
Prijs incl. BTW (21%) € 277,51
MC step-up transformator. 5-50 Ohm. 24 of 30 dB gain bij 1 kHz. 10 - 100.000 Hz. 47 kOhm aanbevolen load. 75x125x170 mm
Geschatte levertijd
1 - 2 dagen
Op voorraad
1
Productgegevens
Merk: Ortofon
EAN: 5705796310054
Ortofon ST-70 Step-up trafo geschikt voor de Cadenza Series meeste overige MC-elementen.
De ST-70 MC-step-up transformator is bedoeld voor de veeleisende audiofielen en muziekliefhebbers. De ST-70 combineert de beste componenten samen met techniek van wereldklasse, voor een ongeëvenaarde geluidsweergave. Beginnend met hoogwaardige Lundahl-transformatoren, omgeven door een gespecialiseerde mu-metaalafscherming, kunnen luisteraars er zeker van zijn dat elk detail in een complexe reeks noten met uiterste zuiverheid wordt gereproduceerd, zonder interne en externe interferentiebronnen. Deze twee items samen maken de ST-70 transformator een van de stilste en meest onthullende transformatoren. Met een dubbel mono-ontwerp biedt de ST-70 discrete circuits voor elk kanaal, wat resulteert in het elimineren van overspraak en mogelijke vervormingen. Dit resulteert in een schonere, helderdere weergave met een aanzienlijk verbeterd stereobeeld. Ongeacht de compositie die wordt gespeeld, zorgt de uitgebreide stereoscheiding van de ST-70 voor levensecht realisme en een nauwkeurige toonbalans zonder kleuring.
Enkele features zijn o.a:
- Dual mono-opvoertransformator
- Interne jumpers voor versterking en impedantie
- Vergulde RCA-connectoren met teflon-isolatie
- Minimale interne bedrading, hoogwaardige printplaat
- Uitstekend afgeschermd door Mu-Metaal blik en metalen kast
- Transformatoren gemaakt voor Ortofon door Lundahl transformers
Technical data Configuration A
- Recommended cartridge impedance 5-50 Ω
- Gain 24 dB at 1 kHz
- Frequency response 10 Hz - 100 kHz ± 1 dB
- Recommended load 47 KΩ // 200 pF
Technical data Configuration B
- Recommended cartridge impedance < 10 Ω
- Gain 30 dB at 1 kHz
- Frequency response 10 Hz - 80 kHz ± 1 dB
- Gain and frequency response at recommended load 47 kΩ / 200 pF
- Trafo output loading 47 kΩ // 200 pF
- Dimensions: 58 mm(W) x 135 mm(H) x 150 mm(D)
- Weight: 1.233 kg
Waarom een Step-up transformator?
Voor elk MC element biedt het gebruik van een stepup transformator (SUT) een aanzienlijke verbetering in geluidskwaliteit en behoud van klankkarakter. De spanningsafgifte van een MC element is lager dan van een MM element, een hogere versterkingsfactor is hierdoor noodzakelijk. Hiervoor zijn step-ups en phono pre-amps beschikbaar. Er zijn fundamentele verschillen in werkwijze met grote verschillen in klankkwaliteit. De step-up is volledig passief en introduceert en versterkt geen ruis.De phono pre-amp heeft een vaste afsluitimpedantie, de afsluitimpedantie van een step-up varieert met de frequentie. Het ontstaan en de structuur van harmonische en intermodulatie vervorming verloopt hierdoor anders. De harmonische vervorming in een step-up is het hoogst bij lage frequenties en neemt af wanneer de frequentie toeneemt. Bij een phono pre-amp neemt de vervorming juist toe wanneer de frequentie toeneemt. Dit gecombineerd met een veel lagere intermodulatie vervorming zorgt bij toepassing van een step-up voor een groter dynamisch bereik en een neutraler klankbeeld. Ortofon levert een compleet programma step-up transformatoren bruikbaar voor alle merken en types MC elementen.
Versterkingsfactor
Aan de ingang van een Phono-ingang dient een spanning aangeboden te worden tussen 2 en 5 mV. De versterkingsfactor (gain) van een step-up wordt gespecificeerd in dB’s (veelal bij 1 kHz). De versterkingsfactor is bij 12 dB x 4, bij 24 dB x 16 en bij 27 dB x 23. De spanningsafgifte van een Quintet Bronze is 0,3 mV en een SPU Classic 0,2 mV. Wanneer je een SUT met een gain van 24 dB (x16) toepast wordt dit respectievelijk 4,8 en 3,2 mV. De phono pre-amp versterkt veelal 100x (40 dB) waardoor e.e.a. op lijnniveau uit komt.
