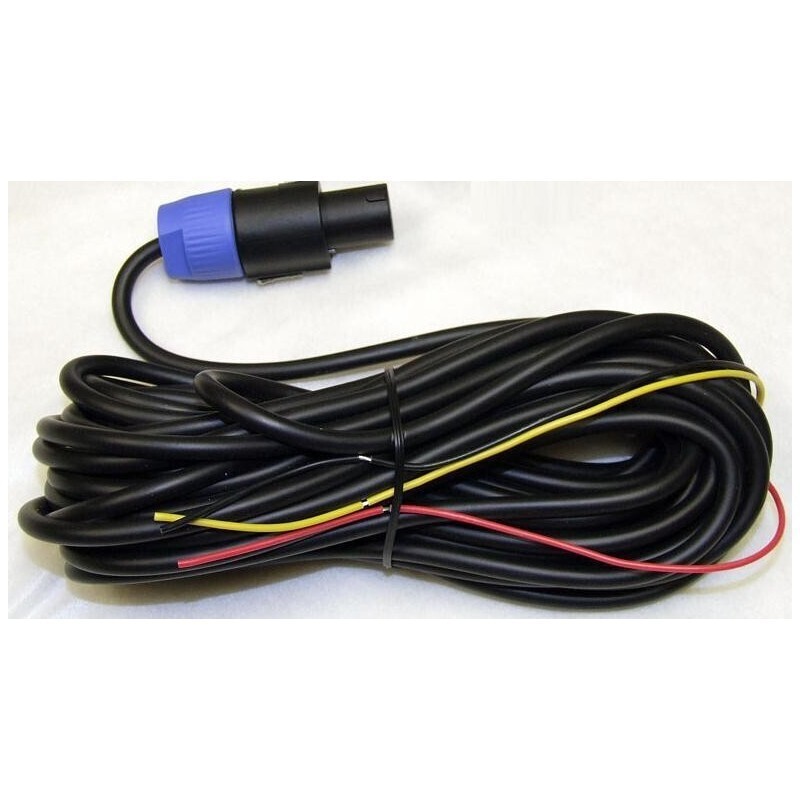

REL Speakon 10 | 3-aderige high-level subwooferkabel | vergrendelbare SpeakON-connector | 10 meter

€ 79,00 incl. 21% BTW € 65,29 excl. 21% BTW Prijs per stuk
Furutech laagste prijs garantie

Elders goedkoper gezien? Laat het ons weten, we helpen je graag verder.

Neem contact op
Klarna

Met de REL Speakon 10 laat u uw REL-subwoofer aansluiten op het klankkarakter van uw versterker en hoofdluidsprekers, voor een voller laag en een samenhangend geluidsbeeld. Deze 3-aderige high-level kabel neemt het signaal rechtstreeks af van de luidsprekeruitgangen en sluit met een vergrendelbare SpeakON-stekker aan op uw REL. De lengte van 10 meter geeft u ruimte om de subwoofer op de juiste plek te plaatsen.

Op voorraad

Bekijk alle producten van REL Acoustics
Vragen over dit product?

Wij staan voor je klaar. Contact ons gerust!

  • Beschrijving
  • Specificaties
  • Downloads

Beschrijving

Met de REL Speakon 10 verbindt u uw REL-subwoofer rechtstreeks met de luidsprekeruitgangen van uw versterker. Hierdoor ontvangt de subwoofer hetzelfde muzieksignaal als uw hoofdluidsprekers: de basis voor een samenhangende laagweergave die goed aansluit op de rest van uw installatie. Deze 3-aderige high-level subwooferkabel van 10 meter is geschikt als vervanging van een ontbrekende of beschadigde standaardkabel.

Hoe werkt de REL high-level aansluiting?

Een gewone RCA-subwooferkabel ontvangt zijn signaal van een subwoofer- of voorversterkeruitgang. De REL Speakon 10 neemt het signaal af bij de luidsprekeruitgangen van uw versterker, op hetzelfde punt waar uw linker- en rechterluidspreker zijn aangesloten. Daardoor krijgt de subwoofer ook het karakter van de eindversterker mee.

De kabel stuurt de high-level ingang van de REL aan. Deze ingang neemt slechts een zeer kleine hoeveelheid stroom af, waardoor de extra belasting van de versterker verwaarloosbaar is. De ingebouwde versterker van de subwoofer levert zelf het vermogen voor de basweergave. Uw gewone luidsprekers blijven rechtstreeks op de versterker aangesloten en spelen zoals voorheen.

Klankkarakter: laag dat aansluit op uw luidsprekers

De high-level benadering van REL is gericht op een bas die onderdeel wordt van het totale geluidsbeeld. Bij een goede plaatsing en afregeling voegt de subwoofer diepte, gewicht en ruimtelijkheid toe, zonder als een afzonderlijke geluidsbron op te vallen. Het doel is een vloeiende aansluiting tussen het laag van uw luidsprekers en de aanvulling van de subwoofer.

De Speakon 10 vormt hiervoor de standaardverbinding. U regelt op de REL hoeveel laag wordt toegevoegd en tot welke frequentie de subwoofer meespeelt. De hoofdluidsprekers worden door deze kabel niet van hun lage tonen ontlast; de REL vult hun weergave aan.

Voor welke subwoofers is deze kabel geschikt?

De kabel is bedoeld voor REL-subwoofers met een bijpassende high-level SpeakON-ingang, waaronder modellen uit de T/-, T/i-, T/x- en S-serie, de Classic 98 en Classic 99 en diverse Reference-modellen. Controleer de aansluiting op de achterzijde van uw subwoofer.

REL HT-modellen zonder high-level SpeakON-ingang gebruiken een RCA-verbinding en zijn niet geschikt voor deze kabel. De Speakon 10 is ook geen gewone SpeakON-luidsprekerkabel voor het aansluiten van passieve luidsprekers.

Ook bepaalde subwoofers van BK Electronics, MJ Acoustics, Sonus faber en Sumiko gebruiken een SpeakON high-level ingang. Controleer vóór gebruik of de pinbezetting overeenkomt met die van deze REL-kabel. HEAK helpt u graag de geschiktheid voor uw specifieke subwoofer en versterker te controleren.

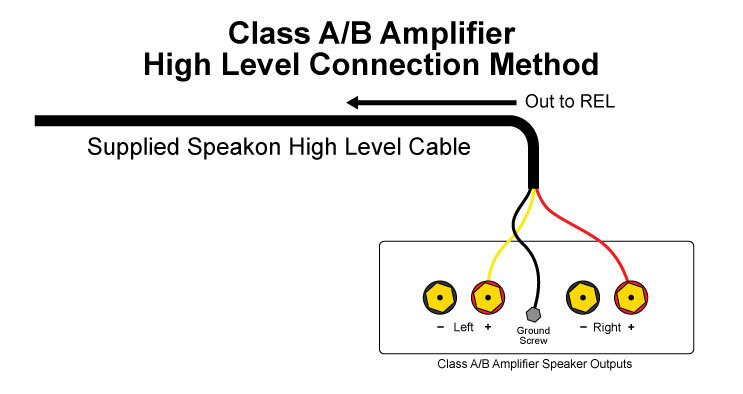

Zo sluit u één REL aan op een stereoversterker

Schakel de versterker en subwoofer uit voordat u aansluitingen maakt. Onderstaande uitleg geldt voor één REL op een stereoversterker die geschikt is voor deze aansluitmethode. Controleer vooral voor de zwarte draad de instructies voor uw versterkermodel.

  • Rode draad: aansluiten op de positieve luidsprekerklem van het rechterkanaal, gemarkeerd met R+.
  • Gele draad: aansluiten op de positieve luidsprekerklem van het linkerkanaal, gemarkeerd met L+.
  • Zwarte draad: aansluiten op het voor uw versterker voorgeschreven massapunt. REL noemt hiervoor in zijn actuele algemene instructie een geschikte massaklem of chassismassa.
  • SpeakON-stekker: in de high-level ingang van de REL steken en rechtsom draaien tot de vergrendeling vastklikt.

Uw luidsprekerkabels blijven op dezelfde luidsprekerklemmen aangesloten. De rode en gele draad van de REL komen daar parallel bij. Zet alle verbindingen stevig vast en voorkom dat losse koperstrengen een naastgelegen aansluiting raken. Verbind de linker- en rechteruitgang van de versterker nooit rechtstreeks met elkaar.

Let op bij de zwarte massadraad

Een zwarte luidsprekerklem is niet bij iedere versterker een massapunt. Bij conventionele versterkers met een gemeenschappelijke massa kan aansluiting op een negatieve luidsprekerklem zijn toegestaan, maar alleen wanneer de instructies voor uw apparatuur dit bevestigen.

Bij klasse-D-, gebrugde en volledig gebalanceerde of differentiële versterkers mag u de zwarte draad niet zonder modelspecifieke bevestiging op een negatieve luidsprekerklem aansluiten. Die aansluiting kan een actief signaal voeren. Afhankelijk van het ontwerp is een geschikt chassismassapunt nodig of schrijft REL voor dat de zwarte draad niet wordt aangesloten. Isoleer een ongebruikte draad zodat deze geen metalen delen kan raken.

Ook voor monoblokken en bepaalde versterkers met een afwijkende uitgangsschakeling gelden aparte instructies. Twijfelt u over de juiste aansluiting? Geef HEAK het merk en typenummer van uw versterker en REL-subwoofer door voordat u de kabel aansluit.

Afregelen voor een natuurlijke aansluiting

Begin met een laag high-level volume op de subwoofer en stel de overnamefrequentie af op uw hoofdluidsprekers. Verhoog het niveau geleidelijk totdat de bas meer fundament krijgt, zonder te overheersen. Controleer ook de fase-instelling en plaatsing volgens de handleiding van uw REL. Een goede afregeling zorgt dat u vooral een completer geluidsbeeld hoort.

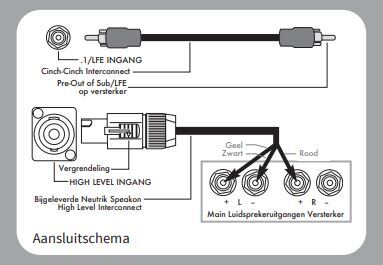

High-level voor muziek en .1/LFE voor film

Op REL-modellen die gelijktijdig high-level en .1/LFE ondersteunen, kunt u naast deze kabel een afzonderlijke RCA-subwooferkabel gebruiken. De SpeakON-verbinding vult dan het signaal van de hoofdluidsprekers aan, terwijl de RCA-verbinding het aparte LFE-signaal van de AV-receiver doorgeeft.

De receiverinstellingen bepalen welke lage frequenties naar de hoofdluidsprekers en de subwooferuitgang gaan. Stem de luidsprekerinstellingen daarom af op uw systeem en de REL-handleiding. De Speakon 10 vervangt niet de RCA-kabel voor het afzonderlijke .1/LFE-kanaal.

Meer verfijning met de REL Bassline Blue

Wilt u de standaard high-level verbinding verder opwaarderen? De REL Bassline Blue high-level subwooferkabel is de hoogwaardiger uitvoering binnen het REL-assortiment. Deze kabel heeft een verder ontwikkelde geleidergeometrie en een door REL ontworpen filtervoorziening.

REL beschrijft de meerwaarde als meer helderheid, controle en dynamische nuance, met een duidelijkere ruimtelijke weergave. De Speakon 10 biedt de standaardverbinding; de Bassline Blue richt zich op verdere verfijning van de samenwerking tussen subwoofer en hoofdluidsprekers. Voor bepaalde Naim-versterkers bestaat een speciale Bassline Blue-uitvoering. Laat bij deze versterkers vooraf controleren welke kabel en aansluitwijze nodig zijn.

Technische specificaties

  • Product: REL Speakon 10
  • Type: high-level subwooferkabel
  • Lengte: 10 meter
  • Uitvoering: 3-aderig
  • Aansluiting subwooferzijde: vergrendelbare SpeakON-stekker
  • Aansluiting versterkerzijde: drie losse draaduiteinden
  • Kleurcodering: rood, geel en zwart
  • Toepassing: verbinding tussen versterker en geschikte REL high-level ingang
  • Leveringsomvang: 1 REL Speakon 10 kabel van 10 meter

Kort samengevat

  • Standaard REL high-level subwooferkabel van 10 meter.
  • Laat de subwoofer het signaal van dezelfde versterkeruitgangen als uw hoofdluidsprekers ontvangen.
  • Vergrendelbare SpeakON-stekker en drie kleurgecodeerde aansluitdraden.
  • Verwaarloosbare extra versterkerbelasting dankzij de hoogohmige REL high-level ingang.
  • Geschikt als vervanging van een ontbrekende of beschadigde standaardkabel.
  • De REL Bassline Blue is de hoogwaardiger upgrade voor verdere verfijning.

Specificaties

EAN-nummer: 7805475570422
Categorie:
Merk: REL Acoustics
Kwaliteitsklasse

Premium

Type kabel

Subwooferkabel
