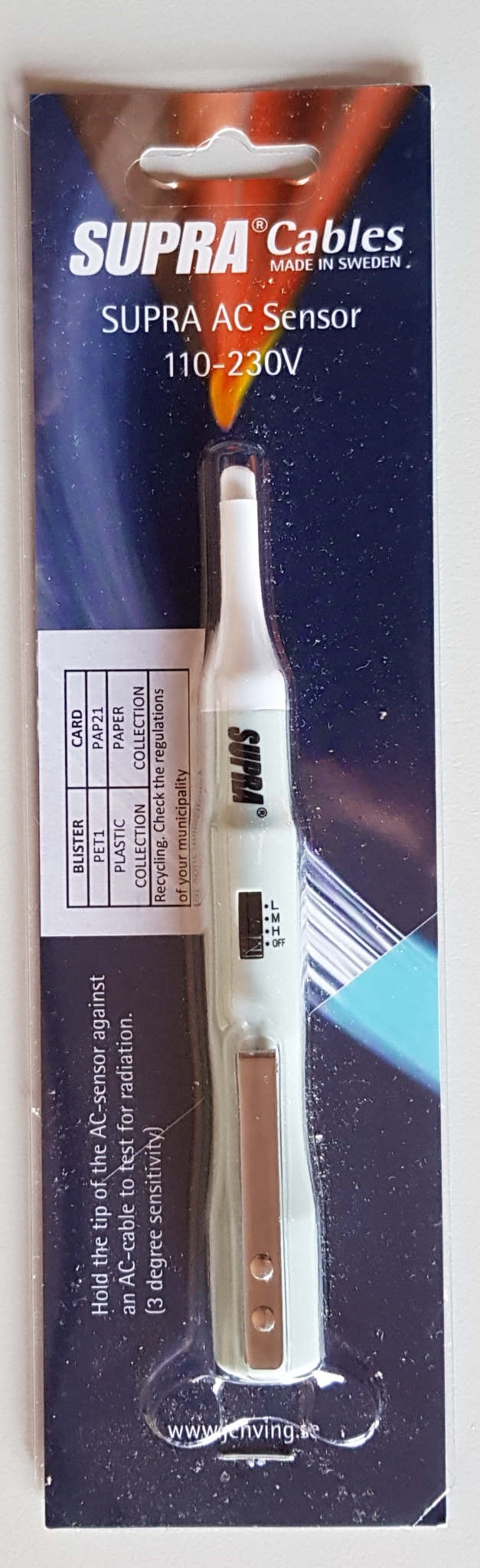

Supra AC Sensor | polariteitschecker voor audioapparatuur | contactloze netfase- en spanningsdetectie

Controleer de netfase en de voedingskabels van uw audioset met de Supra AC Sensor. Deze contactloze spanningsdetector geeft met rood licht en een geluidssignaal aan waar hij een elektrisch wisselveld detecteert. Zo controleert u de faseaansluiting en vergelijkt u de afscherming van voedingskabels, zonder blanke contacten aan te raken.

Waarom de netaansluiting aandacht verdient

Een omkeerbare netstekker past op twee manieren in het stopcontact. Uw versterker, cd-speler of DAC werkt in beide richtingen, maar de aansluiting van fase en nul kan invloed hebben op de restspanning op de audiomassa. Verschillen tussen apparaten kunnen kleine ongewenste stromen via de afscherming van interconnects veroorzaken.

Met de Supra AC Sensor herkent u de fasezijde van een stopcontact of geschikte netaansluiting. Zo kunt u controleren of de fase overeenkomt met de markering of aansluitinstructies van de fabrikant van uw apparatuur. De sensor geeft geen spanningswaarde weer en bepaalt niet zelfstandig welke aansluitrichting de laagste restspanning oplevert.

Wat kan een betere netaansluiting klankmatig opleveren?

Wanneer ongewenste stromen of elektrische instraling het audiosignaal verstoren, kunnen zachte details minder goed hoorbaar worden. Het verminderen van die storing kan zorgen voor een stillere achtergrond, duidelijkere stemmen en een preciezere plaatsing van instrumenten tussen de luidsprekers.

Dat hoort u bijvoorbeeld aan de nagalm rond een zangstem, het uitsterven van pianotonen en zachte instrumenten achter in de opname. Bij complexe muziek kunnen afzonderlijke partijen gemakkelijker te volgen zijn. Deze voordelen ontstaan wanneer een aanpassing daadwerkelijk storing vermindert; de sensor zelf verandert het geluid niet.

Controleer elektrische velden rond uw voedingskabels

Voedingskabels lopen achter een audioset vaak vlak langs interconnects en phonokabels. De Supra AC Sensor laat zien waar hij het elektrische wisselveld rond deze voedingskabels detecteert. Houd de punt bij de kabel: bij detectie licht deze rood op en klinkt een geluidssignaal.

Dit is vooral praktisch wanneer u een brom onderzoekt of de bekabeling achter uw set opnieuw indeelt. Houd voedingskabels waar mogelijk op afstand van gevoelige signaalkabels. Controleer na een wijziging opnieuw en luister of de storing is afgenomen. Een reactie van de sensor alleen bewijst niet dat er hoorbare storing aanwezig is.

De afscherming van Supra LoRad vergelijken

Met de AC Sensor kunt u een gewone voedingskabel vergelijken met een afgeschermde kabel, zoals Supra LoRad. Een correct aangesloten afscherming beperkt het elektrische veld buiten de kabel. Daardoor kan de sensor bij de afgeschermde kabel minder snel of helemaal niet reageren.

Gebruik voor een zinvolle vergelijking dezelfde gevoeligheid en houd de sensortip op dezelfde afstand van beide kabels. De controle gaat om het elektrische wisselveld op die plek. De sensor meet geen magnetische velden, wifi of 4G en beoordeelt dus niet alle vormen van afscherming.

Drie gevoeligheidsstanden

De Supra AC Sensor heeft een lage, middelhoge en hoge gevoeligheid. Met de hoge stand merkt u zwakkere velden op. Met een lagere stand kunt u dichter bij één kabel of aansluiting zoeken, zodat nabijgelegen voedingskabels de controle minder beïnvloeden.

Het licht- en geluidssignaal is direct waarneembaar, ook wanneer u achter uw audiorack werkt. De slanke behuizing en pocketclip maken de sensor gemakkelijk hanteerbaar.

Hoe gebruikt u de Supra AC Sensor?

1. Controleer de werking vooraf bij een bekende spanningsbron, binnen het toegestane bereik van uw uitvoering.
2. Schakel de sensor in en selecteer de gewenste gevoeligheid.
3. Houd de sensortip bij de geïsoleerde voedingskabel of aansluiting die u wilt controleren.
4. Let op het rode licht en het geluidssignaal. Verlaag zo nodig de gevoeligheid om gerichter te zoeken.
5. Vergelijk kabels steeds op dezelfde afstand en met dezelfde gevoeligheid.

Schakel uw apparatuur uit voordat u netstekkers omdraait of kabels losneemt. Laat de beschermingsaarde altijd aangesloten.

Download de datasheet en gebruiksaanwijzing

In de downloadbare Supra AC Sensor-datasheet en gebruiksaanwijzing vindt u uitleg over de bediening, gevoeligheidsinstelling, batterijvervanging en aanvullende toepassingen. Raadpleeg voor het toegestane spanningsbereik altijd de aanduiding op uw eigen uitvoering; de actuele datasheet kan betrekking hebben op een nieuwere versie.

Verschil met de Van den Hul Polarity Checker

De Supra AC Sensor detecteert elektrische wisselvelden zonder direct elektrisch contact en waarschuwt met licht en geluid. De Van den Hul Polarity Checker biedt daarnaast een directe testfunctie met een lcd-scherm dat spanning in vaste stappen aangeeft. Die functie is bedoeld om onder meer restspanningsindicaties bij audioapparatuur te vergelijken.

De Supra is daarmee vooral een praktisch hulpmiddel voor faseherkenning en het controleren van elektrische velden rond voedingskabels. Hij controleert niet de plus- en minaansluitingen van luidsprekers.

Veilig gebruiken

Volg de gebruiksaanwijzing en blijf binnen het spanningsbereik van uw uitvoering. Geen licht- of geluidssignaal is geen bewijs dat een kabel of aansluiting spanningsloos is. Gebruik voor het veilig vaststellen van spanningsloosheid een geschikte tweepolige spanningstester.

Specificaties

• Merk: Supra Cables
• Model: AC Sensor
• Type: contactloze wisselspanningsdetector
• Detectie: elektrische wisselvelden
• Indicatie: rood lichtsignaal en geluidssignaal
• Gevoeligheid: laag, midden en hoog
• Toepassingen: faseherkenning en controle rond voedingskabels en aansluitingen
• Voeding volgens de actuele datasheet: twee LR44/A76-knoopcellen

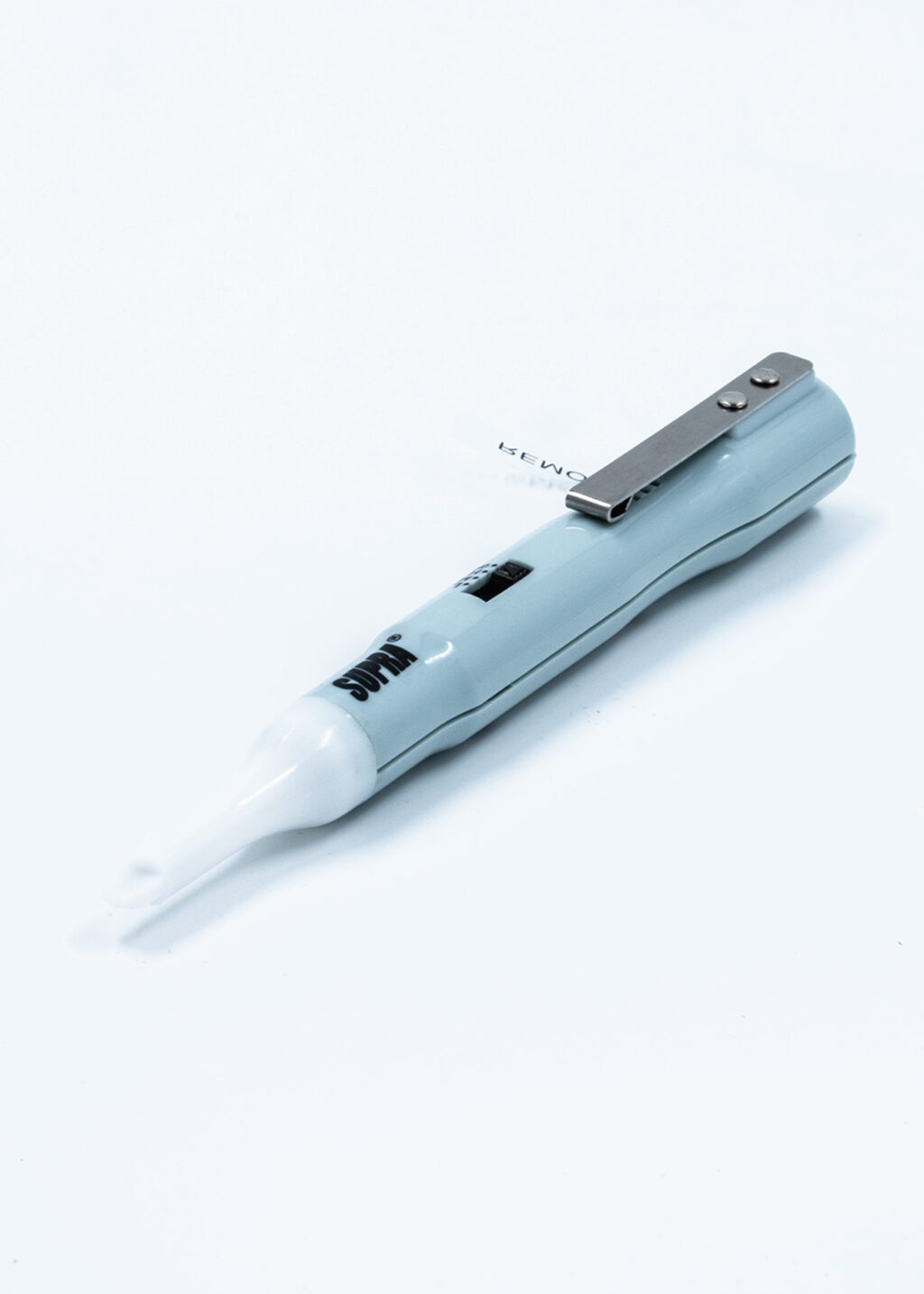

• Uitvoering: penmodel met pocketclip
• Kleur: Supra Ice Blue
• Artikelnummer: 1071100026
• EAN: 7330060201516
• Levering: per stuk

Samenvatting

• Controleer de netfase met een contactloze detector.
• Spoor elektrische wisselvelden rond voedingskabels op.
• Vergelijk afgeschermde en niet-afgeschermde kabels, bijvoorbeeld met Supra LoRad.
• Directe indicatie met rood licht en geluid.
• Drie gevoeligheidsstanden voor gericht controleren.
• Datasheet en gebruiksaanwijzing beschikbaar als download.

Download de datasheet en gebruiksaanwijzing

Download de Supra AC Sensor-datasheet bij dit product op HEAK voor uitleg over de bediening, de drie gevoeligheidsstanden, batterijvervanging en aanvullende toepassingen.
