Supra Ply 3.4S | afgeschermde luidsprekerkabel | vertind OFC-koper | 2 × 3,4 mm² | AWG 12 | per meter

Meer rust in het geluidsbeeld maakt kleine muzikale nuances beter hoorbaar. De Supra Ply 3.4S combineert de platte, gevlochten geleiders van het Ply-ontwerp met extra afscherming tegen elektronische storing. Deze luidsprekerkabel van 2 × 3,4 mm² vertind OFC-koper is gericht op een open, gedetailleerde en dynamische muziekweergave en wordt per meter geleverd.

Het Ply-ontwerp: detail en dynamiek

De twee signaalgeleiders zijn plat gevormd en liggen met hun brede zijden dicht tegenover elkaar. Supra ontwikkelde deze constructie voor het behouden van snelle muzikale inzetten en ruimtelijke informatie. Het muzikale doel is een duidelijke plaatsing van stemmen en instrumenten, herkenbare dynamische verschillen en een helder te volgen weergave van complexe passages.

Vertind OFC-koper met extra afscherming

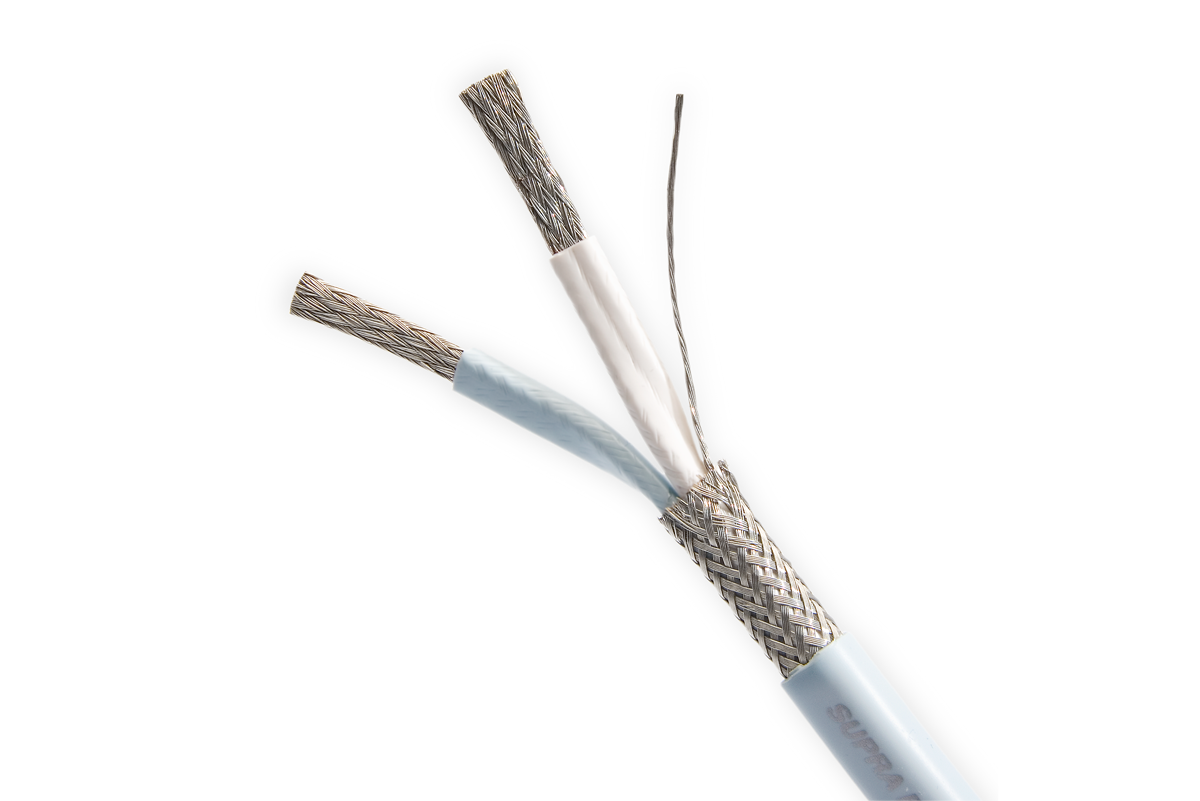

Iedere signaalgeleider bestaat uit 192 fijne draden van zuurstofvrij koper, voorzien van een tinlaag die het koper beschermt tegen oxidatie. Rond de geïsoleerde geleiders bevindt zich een gevlochten scherm van vertind koper met 98% dekking. Een beschermende PVC-buitenmantel omsluit de kabel.

De afscherming helpt hoogfrequente storing van buitenaf te beperken en vermindert de uitstraling vanuit de kabel. Dat is vooral interessant in installaties waarin luidsprekerkabels langs andere bekabeling lopen of veel elektronische apparatuur dicht bij elkaar staat.

Het verschil met de Supra Ply 3.4

De Supra Ply 3.4 en Ply 3.4S hebben dezelfde signaalgeleiders van 2 × 3,4 mm² vertind OFC-koper. Beide hebben ook een buitenmantel. De S-uitvoering voegt een gevlochten afscherming en een aparte schermaansluitdraad toe.

Klankmatig delen beide kabels de basis van het Ply-ontwerp. De extra afscherming kan in een storingsgevoelige installatie bijdragen aan meer rust, beter hoorbare zachte details en een duidelijker ruimtelijk beeld. Het verschil hangt af van de aanwezige storing en uw apparatuur.

Zo sluit u de Supra Ply 3.4S aan

De Ply 3.4S heeft twee geïsoleerde signaalgeleiders en een afzonderlijke, dunnere aansluitdraad voor de afscherming. Deze drie draden hebben elk een eigen functie. Verbind de blauwe geleider met de plusaansluiting van de versterker en de plusaansluiting van de luidspreker, doorgaans rood gemarkeerd. Verbind de witte geleider met de minaansluiting aan beide uiteinden, doorgaans zwart gemarkeerd. Gebruik voor iedere luidspreker een eigen kabel en zorg dat losse koperdraden geen andere aansluitingen raken.

Verbind de dunne schermaansluitdraad uitsluitend aan de versterkerzijde met een daarvoor geschikt aard- of chassispunt. Supra noemt hiervoor een aardklem of een geschikte chassisschroef. De draad kan ook op de negatieve luidsprekeruitgang worden aangesloten wanneer de fabrikant van uw versterker dit toestaat. Bij versterkers met zwevende of gebrugde uitgangen is de minpool niet vanzelfsprekend een aardpunt, controleer hiervoor de handleiding of vraag HEAK om advies.

Aan de luidsprekerzijde blijft de afscherming los

Sluit de dunne schermaansluitdraad aan de luidsprekerzijde nergens op aan. Isoleer het uiteinde met krimpkous of isolatietape. Zorg ook dat het gevlochten scherm geen contact maakt met de luidsprekerklemmen. Alleen de blauwe en witte signaalgeleiders worden op de luidspreker aangesloten.

Technische specificaties

• Type: Supra Ply 3.4S afgeschermde luidsprekerkabel
• Geleiderdoorsnede: 2 × 3,4 mm²
• Geleidermaat: AWG 12
• Geleidermateriaal: vertind OFC-koper
• Opbouw: twee platte, gevlochten signaalgeleiders
• Per signaalgeleider: 192 koperdraden van 0,15 mm
• Afscherming: gevlochten vertind OFC-koper, 98% dekking
• Afzonderlijke aansluitdraad voor de afscherming
• Buitenmantel: PVC GA78
• Buitenmaat: 7,3 × 7,3 mm
• Gewicht: 156 gram per meter
• Kleur: Ice Blue
• Polariteitsmarkering: blauw voor plus, wit voor min
• Land van herkomst: Zweden
• Levering: per meter, zonder connectoren

Kort samengevat

• Het Ply-ontwerp met 2 × 3,4 mm² vertind OFC-koper voor detail en dynamiek.
• Extra gevlochten afscherming ter bescherming tegen elektronische storing.
• De afscherming wordt uitsluitend aan de versterkerzijde aangesloten.
