Van den Hul AES-EBU Professional | digitale interlink | AES/EBU 110 Ω | solid-core verzilverd OFC | per meter

Een digitale AES/EBU-kabel op de juiste lengte

Met de Van den Hul AES-EBU Professional per meter maakt u een digitale verbinding die past bij uw installatie. Deze 110-ohm-kabel combineert massieve verzilverde OFC-geleiders met viervoudige afscherming tegen EMI en RFI. Geschikt voor het zelf afmonteren van digitale XLR-interlinks en voor langere kabeltrajecten tussen digitale bron en DAC.

Specifiek ontwikkeld voor digitale signaaloverdracht

De AES-EBU Professional onderscheidt zich door een nauwkeurig vastgelegde karakteristieke impedantie van 110 ohm, een lage signaalverzwakking en een hoge transmissiebandbreedte. De interne geometrie houdt de geleiders op een vaste afstand van elkaar. Dit helpt de impedantie over de kabellengte constant te houden en signaalreflecties te beperken.

Die eigenschappen zijn vooral waardevol wanneer uw apparatuur verder uit elkaar staat. De kabel is ontwikkeld voor zowel hifi-installaties als professionele digitale verbindingen, waarbij betrouwbare overdracht over langere afstanden belangrijk is.

Klankkarakter: controle, definitie en rust

Het klankbeeld van de afgemonteerde AES-EBU Professional kenmerkt zich door controle, focus en rust in de achtergrond. De presentatie is overzichtelijk, met een duidelijke ruimtelijke afbakening en een beheerste laagweergave. Details blijven herkenbaar binnen het geheel, zonder dat de weergave onrustig wordt.

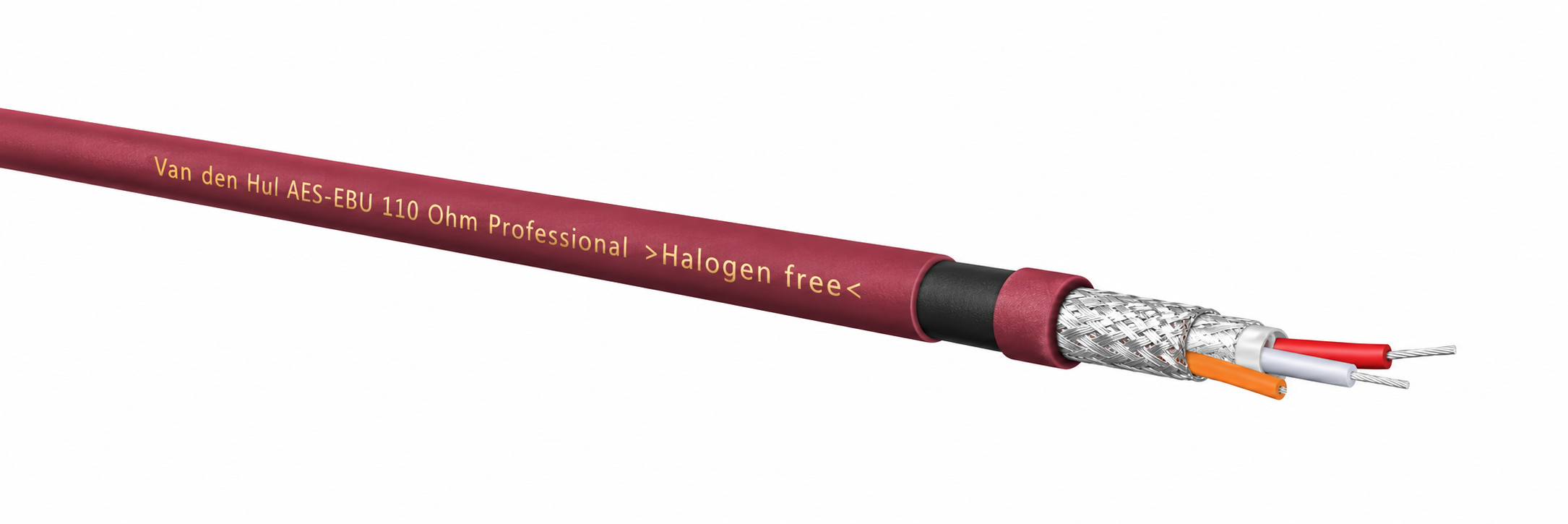

Twee solid-core geleiders van verzilverd OFC

De kabel bevat twee massieve, oftewel solid-core, geleiders van hoogzuiver OFC-koper met een dichte zilverlaag. Iedere geleider heeft een diameter van 0,75 mm en bestaat uit één massieve draad. Beide geleiders zijn afzonderlijk geïsoleerd met massief polyethyleen.

Speciaal behandelde vulvezels ondersteunen de interne geometrie en beperken het binnendringen van vocht. De donkerrode, halogeenvrije Hulliflex-mantel beschermt de constructie tegen mechanische belasting en invloeden van buitenaf, voor langdurig gebruik.

Viervoudige afscherming tegen EMI en RFI

De afscherming bestaat uit twee aluminiumfolies, een vlechtwerk van verzilverd OFC-koper en een met Linear Structured Carbon, LSC, verzadigde buitenlaag. Deze combinatie helpt elektromagnetische interferentie (EMI) en radiofrequente interferentie (RFI) te beperken.

Dit maakt de kabel geschikt voor routes langs voedingen, netwerkelektronica en andere bekabeling. De uitgebreide afscherming is ook relevant wanneer meerdere digitale verbindingen naast elkaar worden aangelegd.

Zelf afmonteren met XLR-connectoren

Deze uitvoering wordt zonder connectoren geleverd. Voor een digitale AES/EBU-interlink monteert u een 3-polige XLR female-connector aan de bronzijde en een 3-polige XLR male-connector aan de ontvangende zijde. Kies connectoren die geschikt zijn voor digitale AES/EBU-toepassingen en voor de kabeldiameter van 8 mm.

De twee signaalgeleiders worden aan beide uiteinden op dezelfde pinnummers aangesloten, pin 2 naar pin 2 en pin 3 naar pin 3. De afscherming wordt aangesloten op pin 1. Volg bij het solderen de montage-instructies van de gekozen connector en houd de blootgelegde geleiders zo kort mogelijk. Zo blijft de kabelconstructie tot dicht bij de contacten behouden.

HEAK kan bijpassende Neutrik XLR-connectoren of een geschikt alternatief van een ander merk meeleveren. Neem contact op met HEAK voor advies over passende connectoren voor uw afmontage.

Ruime bochten behouden de kabelgeometrie

Houd bij het leggen en afmonteren een minimale buigradius van 8 cm aan. Vermijd scherpe knikken en knel de kabel niet af met te strak aangetrokken kabelbinders. Dit helpt de interne geometrie en de karakteristieke impedantie te behouden, vooral bij langere kabeltrajecten.

Ook verkrijgbaar als afgemonteerde interlink

Wilt u direct aansluiten? De Van den Hul AES-EBU Professional met XLR-connectoren is ook verkrijgbaar als complete digitale interlink. Deze uitvoering wordt bij Van den Hul in de eigen werkplaats in Nederland afgemonteerd met hoogwaardige montage- en productiematerialen en vergulde Neutrik XLR-connectoren.

Op de door Van den Hul voorgemonteerde kabels wordt 30 jaar onvoorwaardelijke klankgarantie verleend. Afwijkende lengtes zijn op verzoek leverbaar. Neem contact op met HEAK voor een maatwerkoplossing.

Specificaties

• Type: digitale AES/EBU-kabel van de rol
• Levering: per meter, zonder connectoren
• Karakteristieke impedantie: 110 ohm
• Constructie: gebalanceerd met twee solid-core kerngeleiders
• Geleidermateriaal: hoogzuiver verzilverd OFC-koper
• Diameter per kerngeleider: 0,75 mm
• Isolatie: massief polyethyleen
• Afscherming: twee aluminiumfolies, verzilverd OFC-vlechtwerk en een met LSC verzadigde laag
• Capaciteit tussen de geleiders: 47 pF per meter
• Geleiderweerstand: 4 ohm per 100 meter
• Bandbreedte: meer dan 300 MHz bij 10 meter kabellengte, gemeten bij -3 dB
• Buitenmantel: halogeenvrij Hulliflex, donkerrood
• Buitendiameter: 8 mm
• Minimale aanbevolen buigradius: 8 cm
• Afmontage: solderen met passende XLR-connectoren
• Bijpassende Neutrik XLR-connectoren of alternatieven via HEAK leverbaar
• Ook verkrijgbaar als complete digitale XLR-interlink

Samengevat

• 110-ohm AES/EBU-kabel per meter voor afmontage op de gewenste lengte
• Massieve verzilverde OFC-geleiders met viervoudige afscherming tegen EMI en RFI
• Lage signaalverzwakking en hoge bandbreedte, ook geschikt voor langere digitale verbindingen
