Van den Hul BERRI BUS | verwisselbare banaanpluggen en spades | 24-karaats verguld | soldeermontage | kabelentree 4,5–13,2 mm | set 4 stuks

Van banaanplug naar spade wisselen zonder uw luidsprekerkabel opnieuw af te monteren? Met de Van den Hul BERRI BUS schroeft u eenvoudig het gewenste contactdeel op de vaste connectorbasis. De set bevat vier bases met zowel banaancontacten als spadecontacten, zodat u de aansluiting kunt aanpassen aan uw versterker of luidsprekers.

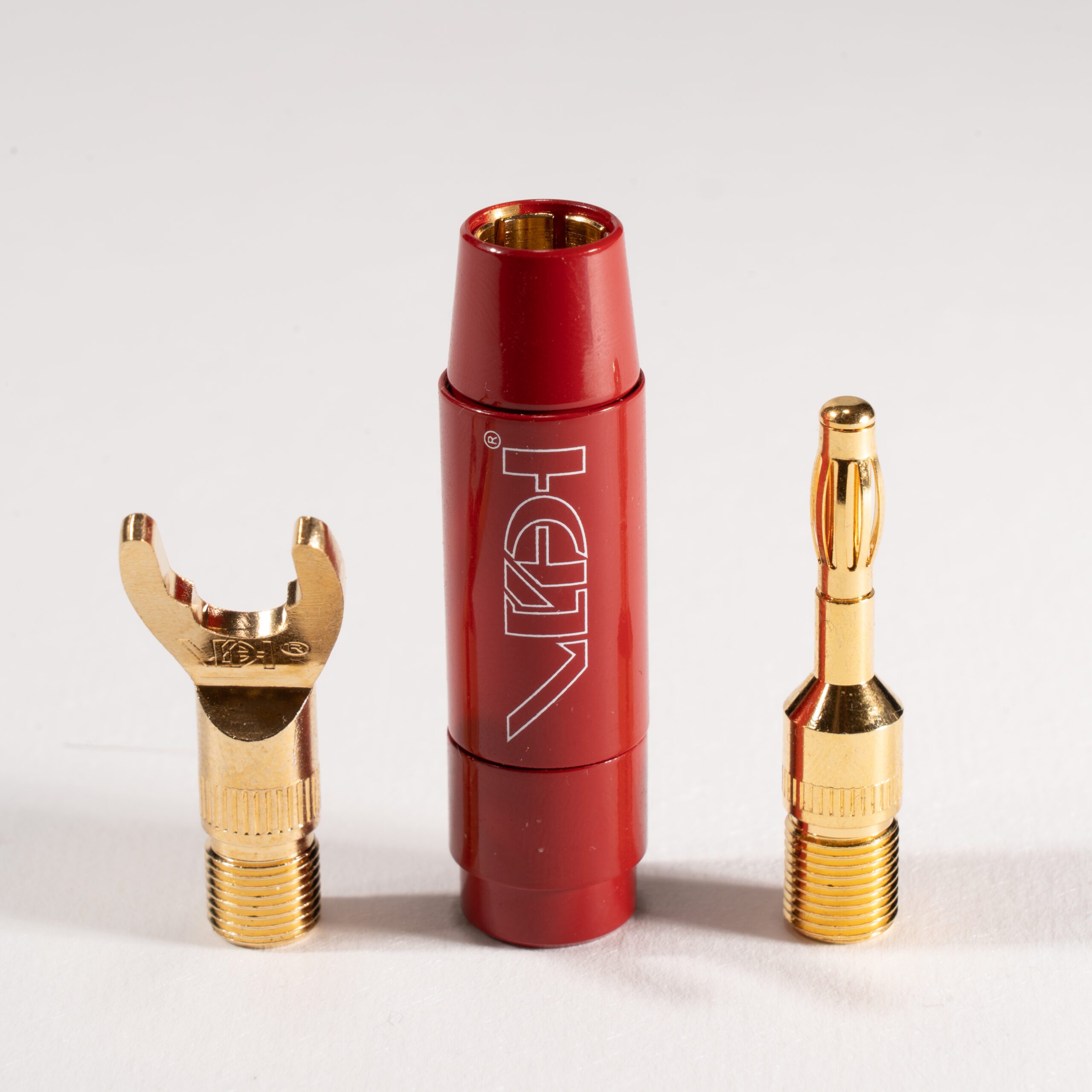

Verwisselbare banaanpluggen en spades

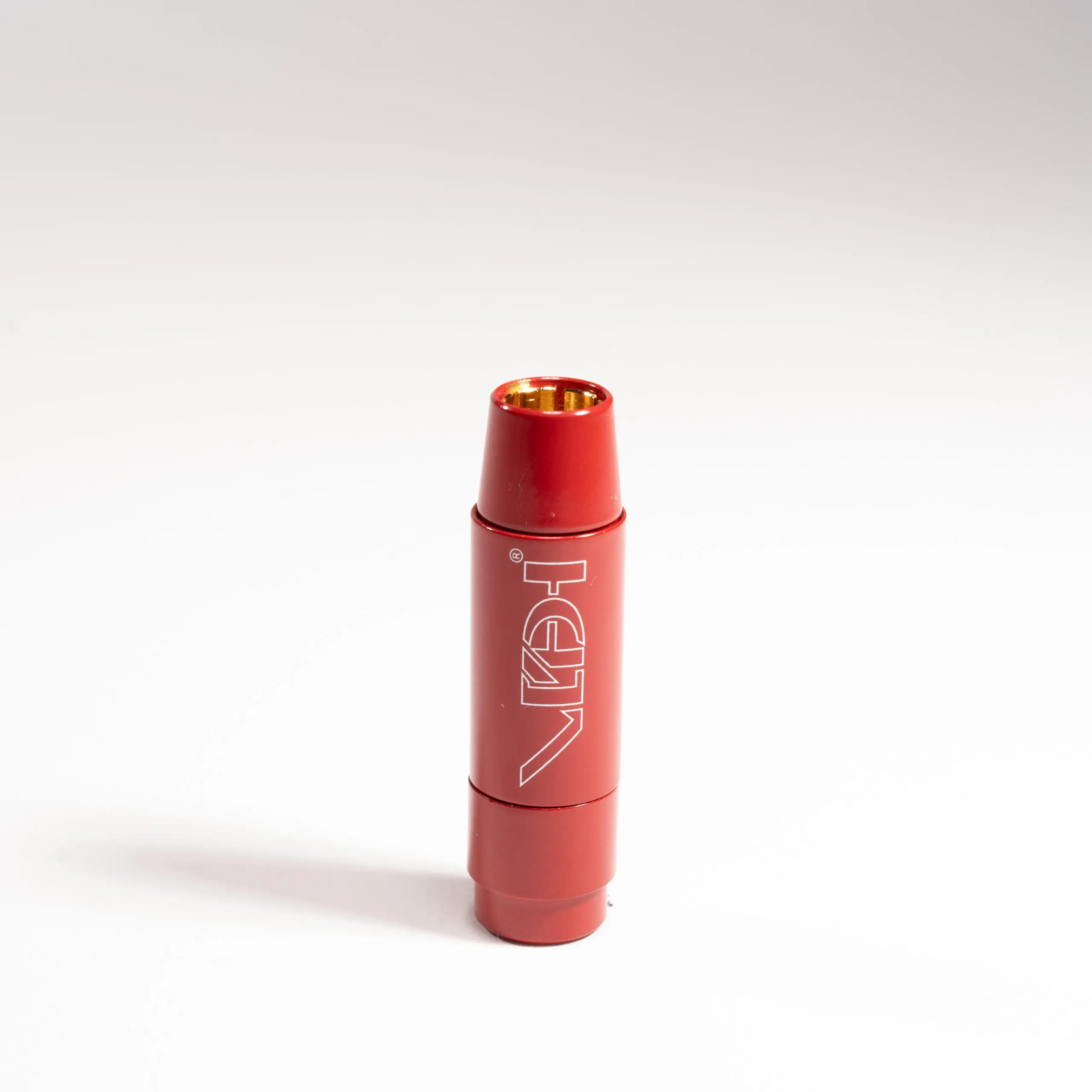

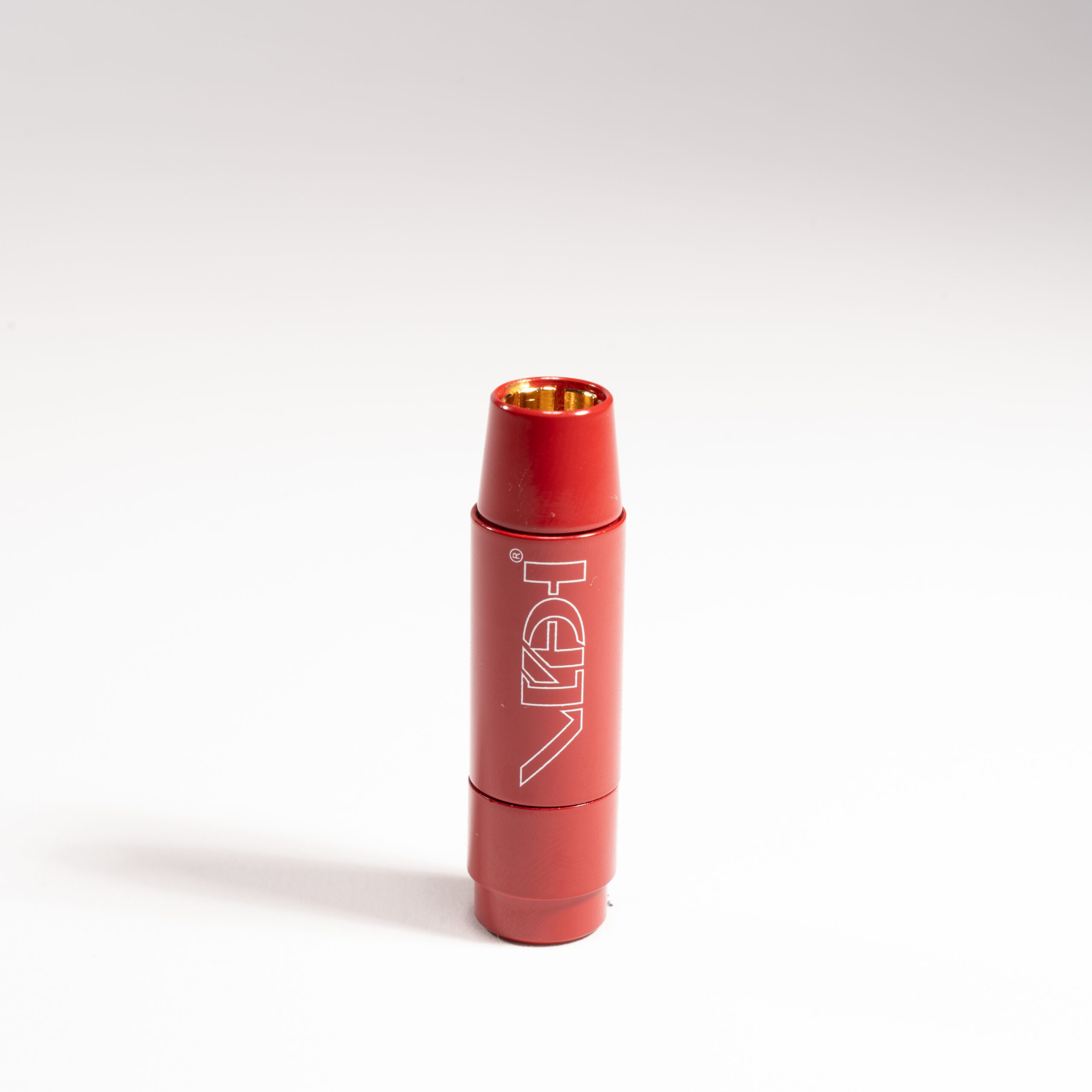

De Van den Hul BERRI BUS is een modulair connectorsysteem voor luidsprekerkabels. De basis blijft aan de kabel bevestigd, terwijl u het aansluitdeel zonder gereedschap kunt verwisselen. Dat is praktisch wanneer u andere apparatuur aanschaft of aan de versterkerzijde een ander type aansluiting wilt gebruiken dan aan de luidsprekerzijde.

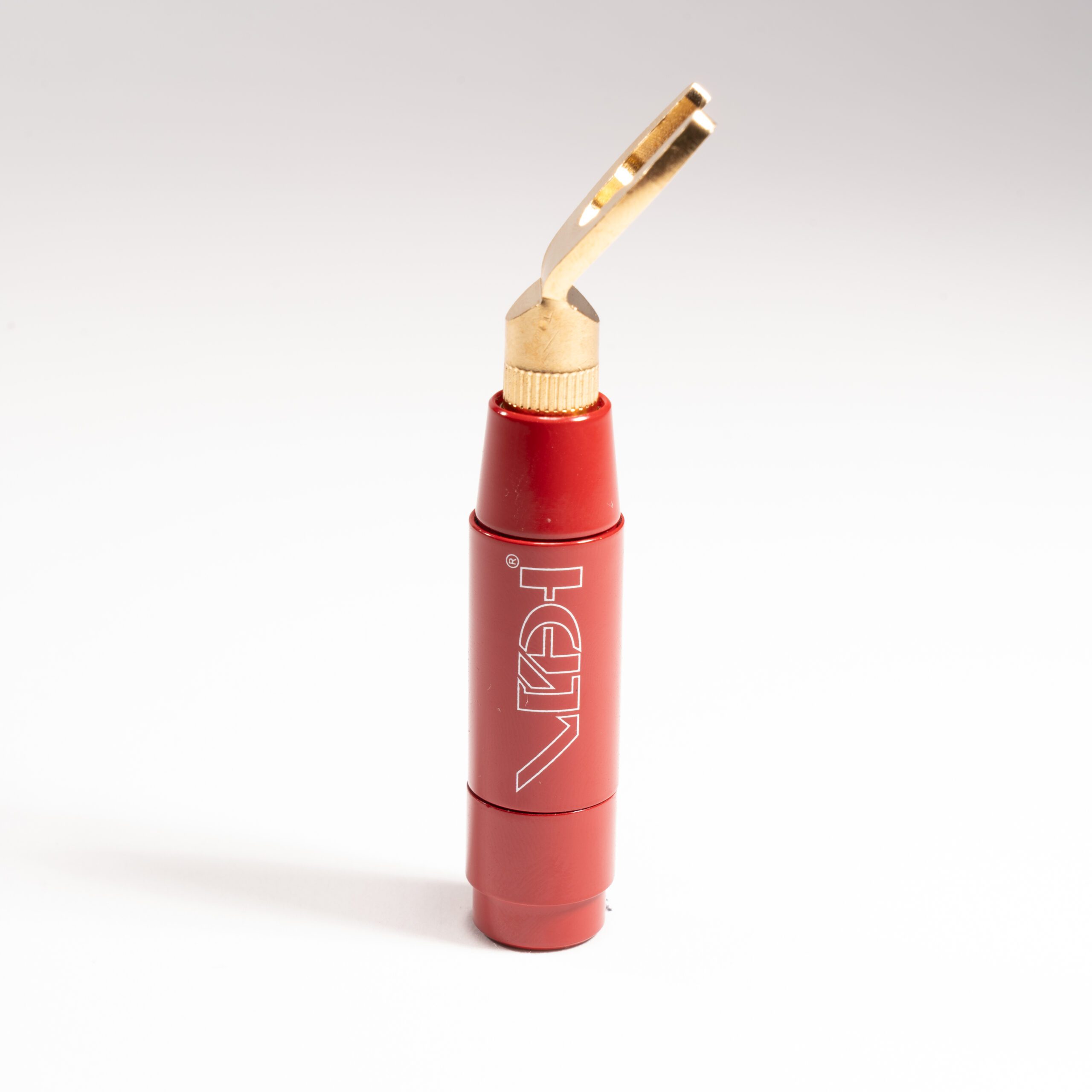

Gebruik de banaanpluggen voor eenvoudig insteken en losnemen. Kies de spades wanneer u de verbinding onder de schroefknop van een aansluitterminal wilt vastzetten. Bij het wisselen van contactdeel hoeft u de kabel niet in te korten of opnieuw te solderen.

24-karaats vergulde contacten

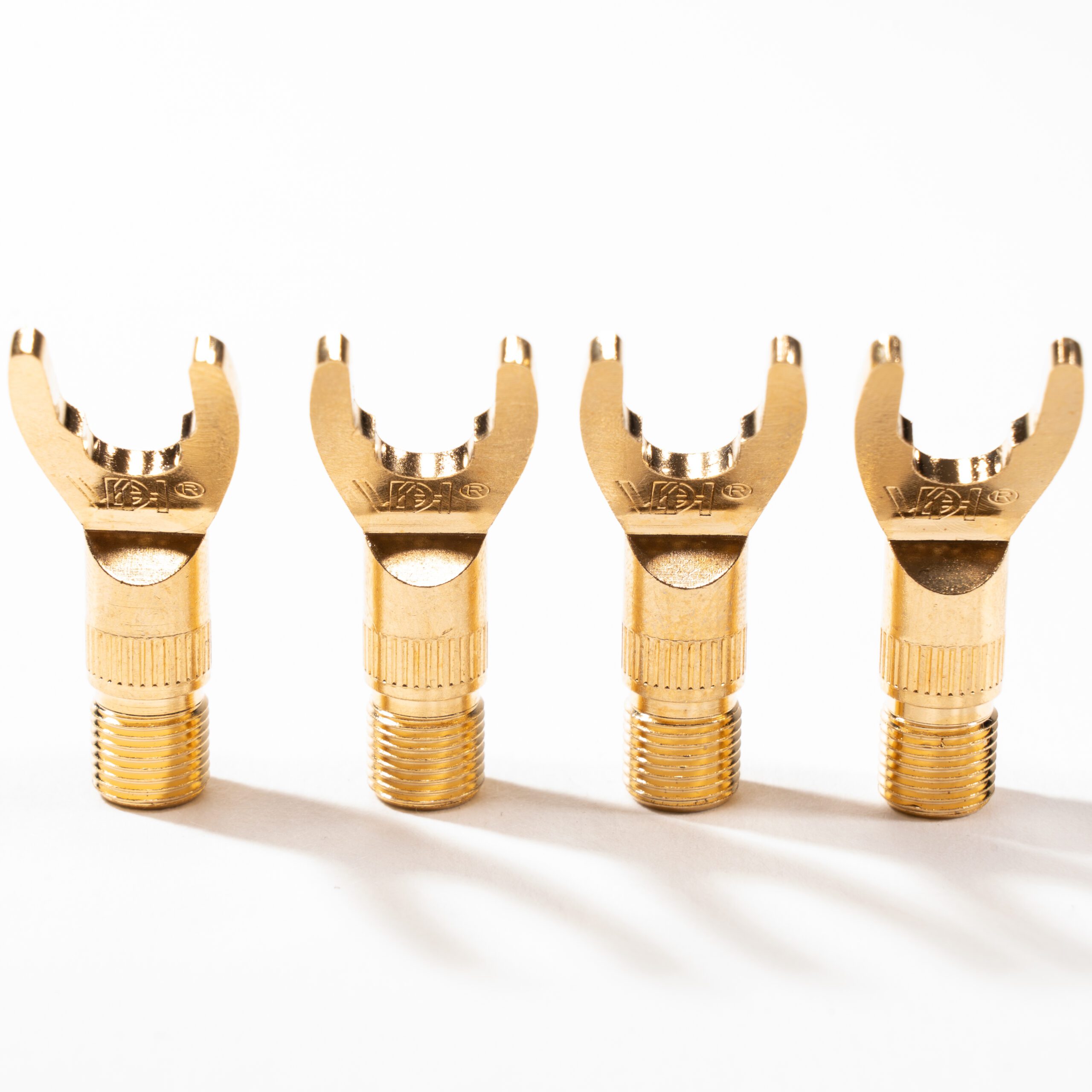

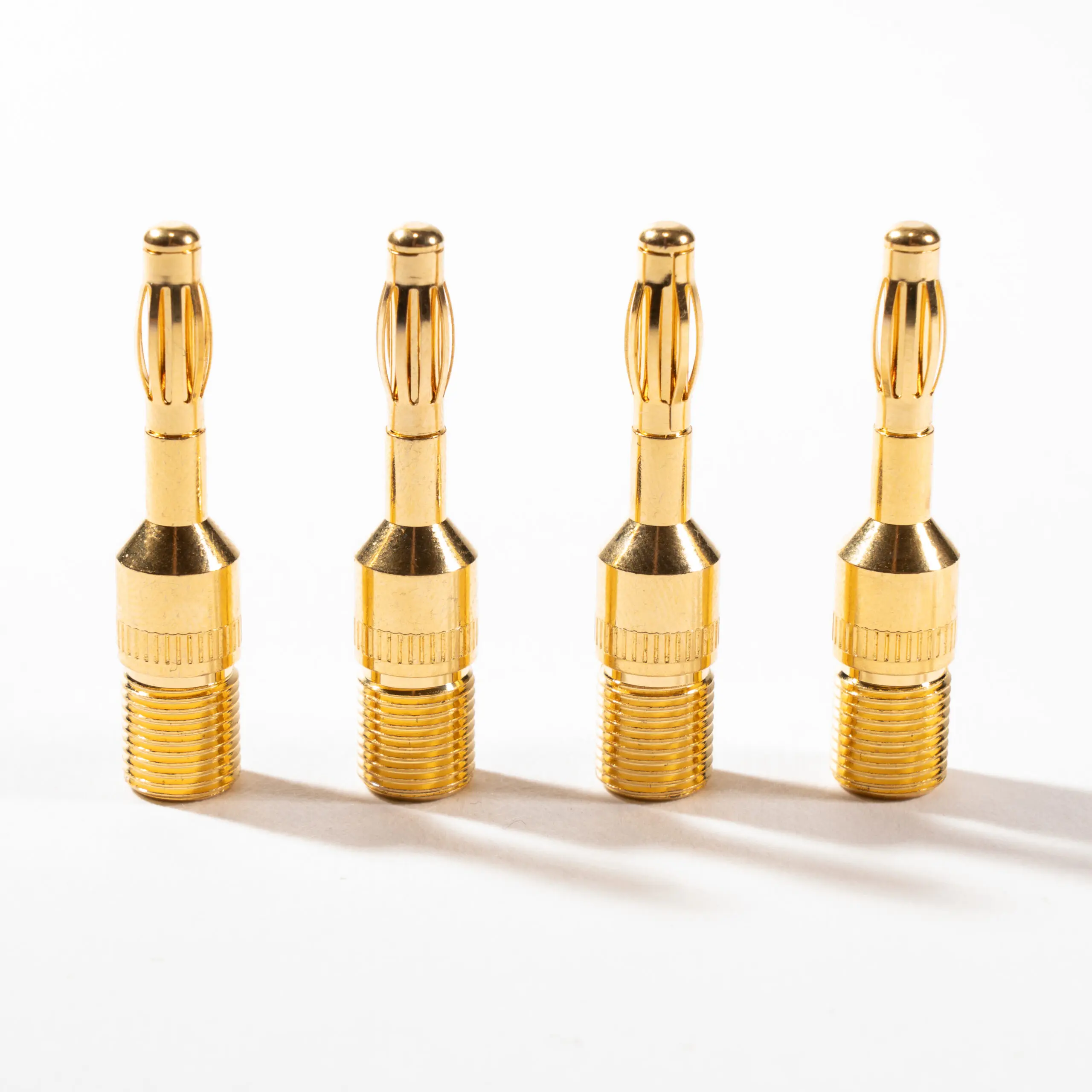

De binnenbus en de aansluitdelen zijn 24-karaats verguld. Deze afwerking helpt oxidatie tegen te gaan en de contactkwaliteit bij langdurig gebruik te behouden. De banaancontacten hebben een verend contactgedeelte; de haakse spades worden onder de schroefknop van de aansluitterminal geklemd.

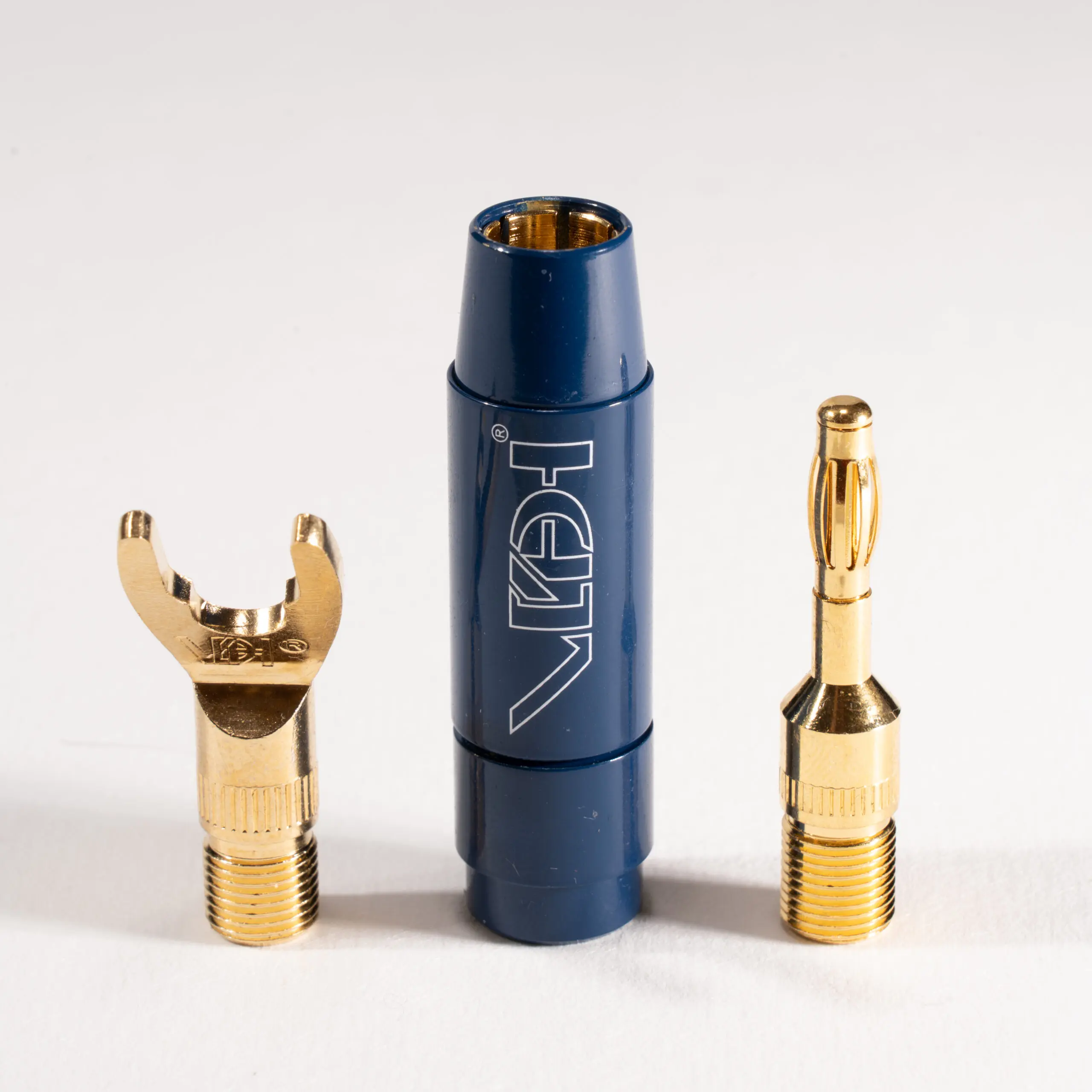

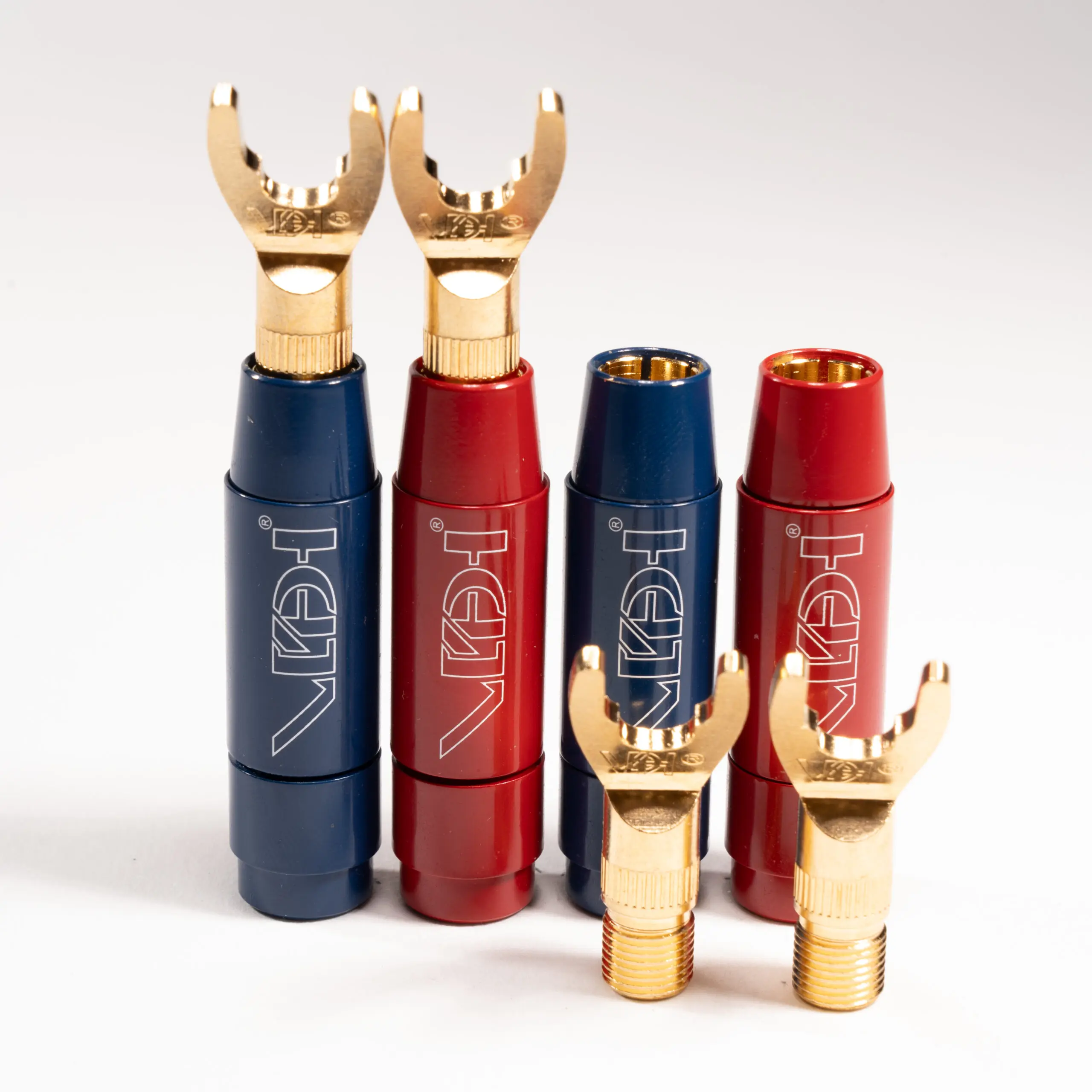

De rode en blauwe behuizingen maken de polariteit herkenbaar en zorgen voor een nette afwerking zonder aanvullende krimpkous rond de connector.

Welke kabelentree heeft u nodig?

De BERRI BUS is verkrijgbaar met verschillende kabelentrees. Kies de maat op basis van de buitendiameter van het kabeldeel dat daadwerkelijk in de connector gaat, inclusief de isolatie. Bij een luidsprekerkabel waarvan de aders aan het uiteinde worden gesplitst, meet u dus de afzonderlijke geïsoleerde ader.

• Ø 4,5 mm kabelentree
• Ø 6,5 mm kabelentree
• Ø 8,3 mm kabelentree
• Ø 10,0 mm kabelentree
• Ø 13,2 mm kabelentree

Deze maten beschrijven de kabelentree inclusief isolatie. Het zijn geen geleiderdoorsneden in mm². Ook luidsprekerkabels van andere merken kunnen met de BERRI BUS worden afgemonteerd, mits de afmetingen en constructie geschikt zijn.

Passende Van den Hul luidsprekerkabels

De onderstaande indeling is gebaseerd op de BERRI BUS-maattabel van Van den Hul:

• Ø 4,5 mm: The Clearline, The Cleartrack, The Clearwater, The Twin, The Skyline Hybrid, The Skytrack Hybrid, The Snowline, The Snowtrack en The Twin Red.
• Ø 6,5 mm: CS-122 Hybrid cream, The Goldwater, The Teatrack Hybrid en The Wind Hybrid.
• Ø 8,3 mm: The Breeze Hybrid, D-352 Hybrid, The Magnum Hybrid, The Revolution Hybrid, SCS-4 en SCS-6.
• Ø 10,0 mm: SCS-2.
• Ø 13,2 mm: The Revelation Hybrid.

Bij The Inspiration, The Nova en The Super Nova hangt de benodigde maat ook af van de aansluitwijze. Zo gebruikt The Inspiration bij een normale aansluiting 8,3 mm, bij bi-wire een combinatie van 8,3 en 4,5 mm en bij bi-amp 4,5 mm. Voor The Nova en The Super Nova vermeldt de tabel bij bi-amp 8,3 mm.

Raadpleeg de downloadbare BERRI BUS-maattabel bij dit product voor het volledige overzicht met connectorformaten en aantallen per aansluitwijze. De tabel vermeldt ook een 20,0 mm uitvoering voor bepaalde aansluitingen van The Super Nova, deze valt buiten de vijf maten op deze productpagina.

Controleer bij uw eigen kabel altijd de afmetingen en uitvoering. Twijfelt u over de juiste maat of de afwerking van een bi-wire- of bi-ampkabel? Neem dan contact met ons op voor advies.

Hoe wordt de BERRI BUS gemonteerd?

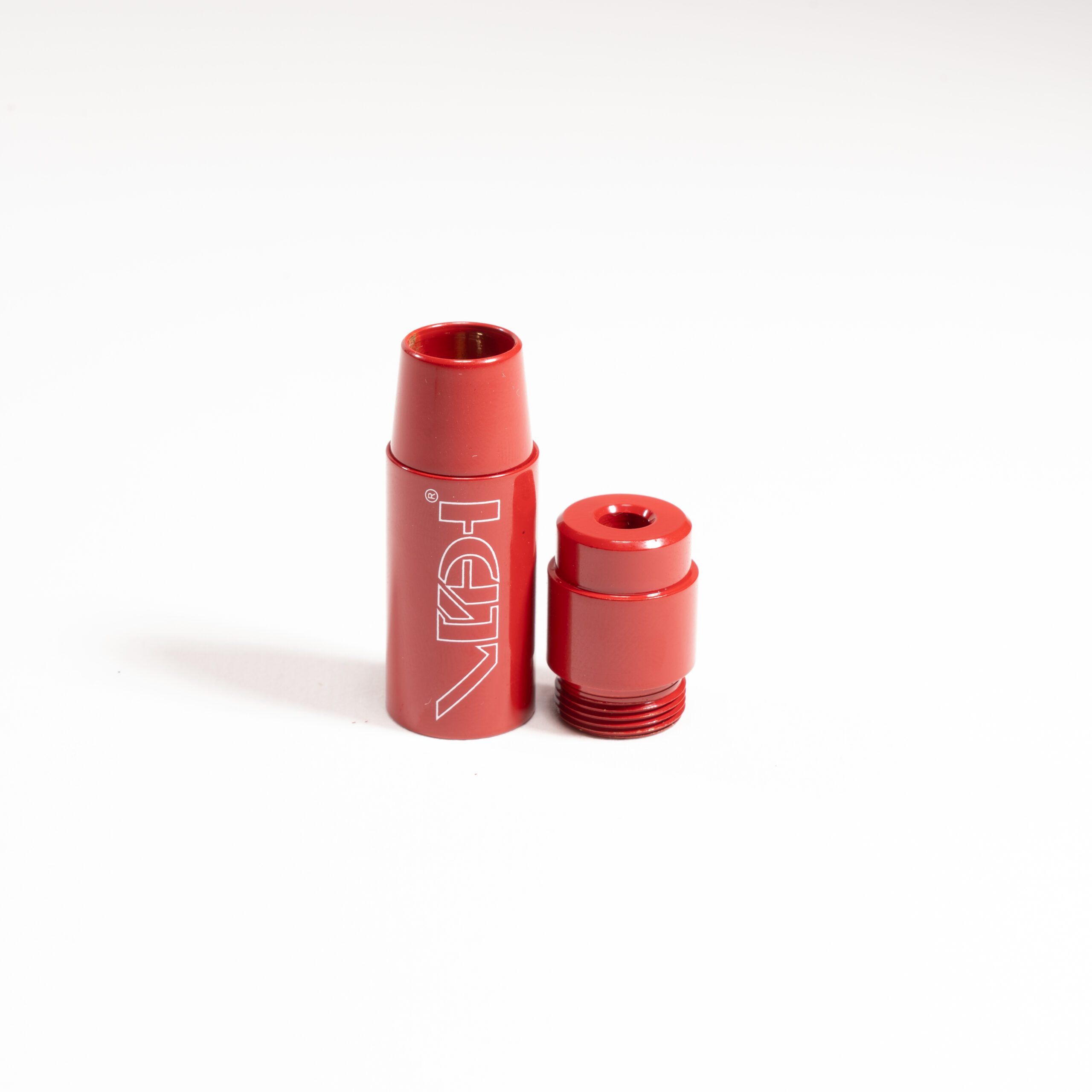

De geleider wordt aan de binnenbus van de connectorbasis gesoldeerd. Na het afwerken van de basis schroeft u de gewenste banaanplug of spade op de connector. De soldeerverbinding blijft intact wanneer u later het aansluitdeel verwisselt.

Dit is een andere montagewijze dan bij de Van den Hul DIY-connectoren, waarbij de geleiderstrengen mechanisch worden vastgeklemd. Wilt u uw luidsprekerkabels zonder solderen afmonteren? Bekijk dan de Van den Hul DIY banaanpluggen of de Van den Hul DIY Spade connectoren.

HEAK kan uw luidsprekerkabels ook op verzoek afmonteren. Neem contact met ons op om de mogelijkheden voor uw kabel en gewenste aansluitingen te bespreken.

Wat ontvangt u?

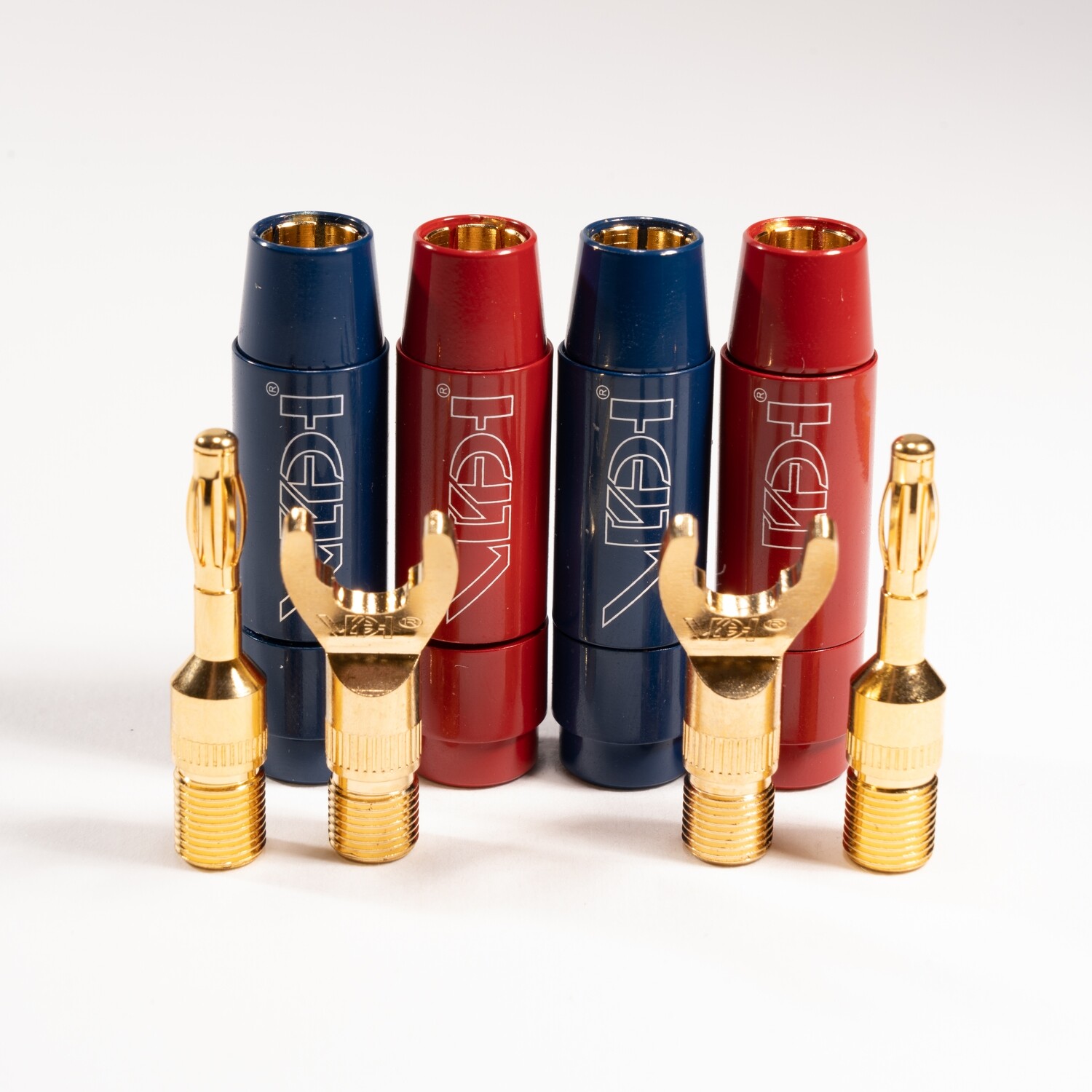

De set bevat vier connectorbases met vier banaancontacten en vier spadecontacten. Daarmee maakt u vier complete aansluitingen, naar keuze als banaanplug of spade. De extra contactdelen bewaart u om later van aansluiting te kunnen wisselen.

Eén set is voldoende voor één uiteinde van een standaard stereo single-wire kabelset. Voor afmontage aan zowel de versterkerzijde als de luidsprekerzijde heeft u twee sets nodig.

Specificaties

• Merk: Van den Hul
• Model: BERRI BUS
• Type: modulair connectorsysteem voor luidsprekerkabels
• Contactafwerking: 24-karaats vergulde binnenbus en aansluitdelen
• Kabelmontage: soldeerverbinding aan de binnenbus
• Aansluitdelen: verwisselbaar via schroefdraad
• Kabelentrees: Ø 4,5 / 6,5 / 8,3 / 10,0 / 13,2 mm
• Banaancontact: 4 mm met verend contactgedeelte
• Spadecontact: haaks, geschikt voor aansluitpennen van Ø 5,0 tot 9,0 mm
• Dikte spadecontact: 2,0 mm
• Buitenbreedte spadecontact: 15 mm
• Kleurcodering: rood en blauw
• Levering: vier bases, vier banaancontacten en vier spadecontacten
• Losse banaan- en spadecontacten zijn eveneens bij HEAK te bestellen.

Samenvatting

• Wissel tussen banaanpluggen en spades zonder de kabel opnieuw af te monteren.
• 24-karaats vergulde binnenbus en aansluitdelen.
• Keuze uit vijf kabelentrees, van 4,5 tot 13,2 mm.
• Geschikt voor passende luidsprekerkabels van Van den Hul en andere merken.
• Vaste soldeerverbinding aan de kabel, met opschroefbare contactdelen.
• Set voor vier complete aansluitingen, inclusief beide typen contactdelen.
• Downloadbare maattabel voor het kiezen van de juiste uitvoering.
• Afmontage door HEAK mogelijk op verzoek.
