De WBT-0114 Ag nextgen brengt fijnzilveren contacten en een afschermende messing behuizing samen in een vergrendelbare RCA-connector. Een sterke combinatie voor analoge interlinks en gevoelige phono-verbindingen, met daarnaast ondersteuning voor digitale 75Ω-coaxkabels. Geschikt voor kabels tot Ø 9 mm en verkrijgbaar per stuk of als set van 4 stuks.
- Laagste prijs garantie
- Gratis verzending & retour binnen de EU
- Worldwide Shipping
-
Op werkdagen vóór 17:00 besteld, morgen in huis
-
De exacte levertijd weten? Contact ons via WhatsApp, telefoon of e-mail.
Bekijk alle producten van
WBT
Wij staan voor je klaar. Contact ons gerust!
Beschrijving
De WBT-0114 Ag nextgen combineert fijnzilveren contacten met een afschermende messing behuizing voor analoge interlinks en digitale 75Ω-coaxkabels. Vooral bij gevoelige phonoverbindingen is die afscherming waardevol, terwijl de vergrendelbare klemhuls zorgt voor stevig en stabiel contact met uw apparatuur. Geschikt voor kabels tot Ø 9 mm en verkrijgbaar per stuk of als set van 4 stuks.

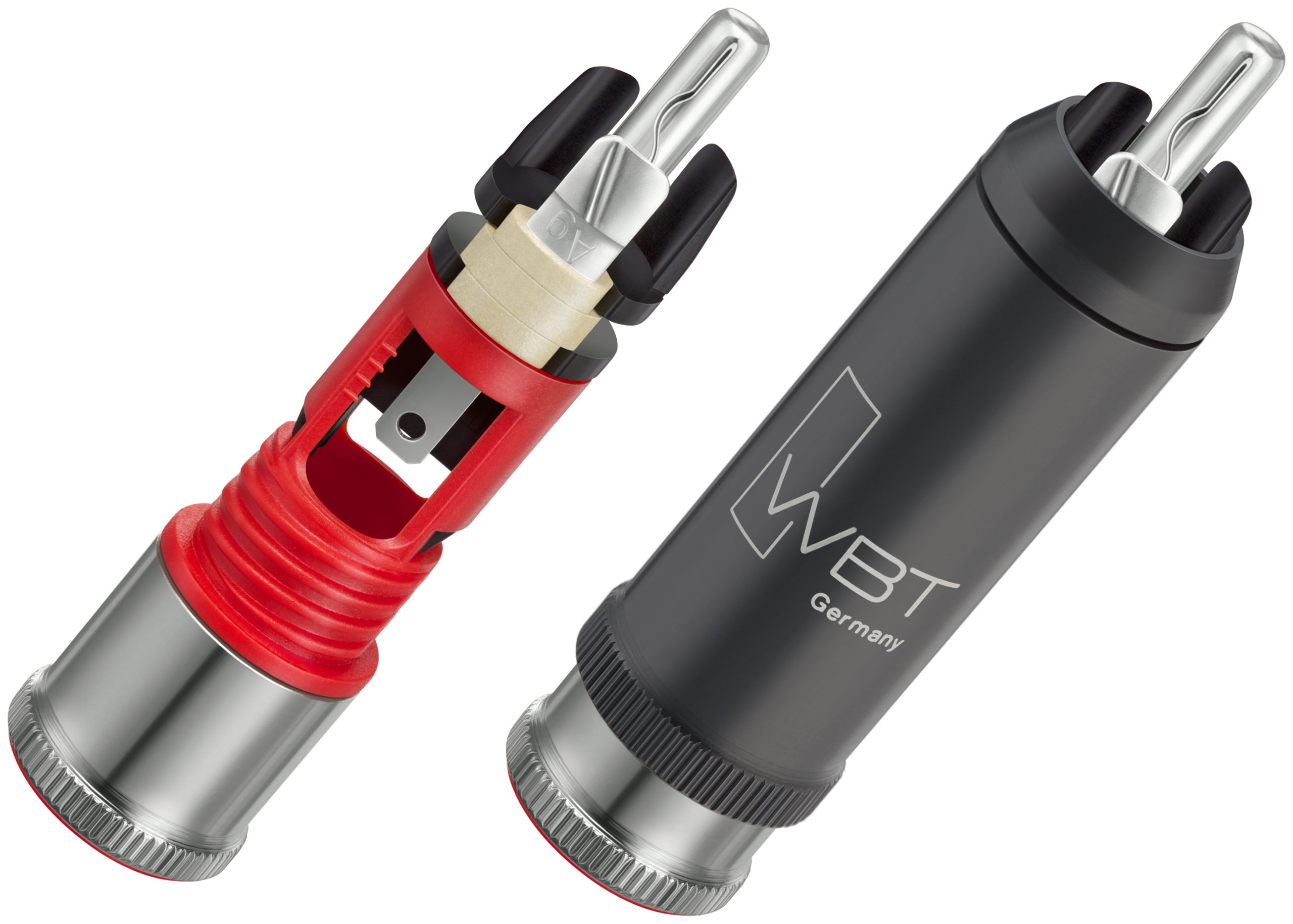

Fijnzilveren contacten en het nextgen-ontwerp
Zowel het signaalcontact als het retourcontact is vervaardigd uit fijnzilver. Het gaat om zilveren contactelementen, niet om een verzilverde koperlegering. Daarmee is de 0114 Ag geschikt voor wie bewust fijnzilver wil toepassen in de verbinding tussen kabel en apparatuur.
Het nextgen-ontwerp beperkt de hoeveelheid metaal in de signaalvoerende delen. Dit helpt ongewenste elektrische effecten, waaronder wervelstromen, te verminderen. Een isolerende kunststof draagconstructie ondersteunt de contacten en geeft de connector mechanische stevigheid.
Messing behuizing voor afscherming
De messing klemhuls is verbonden met het retourcontact en vormt samen met de achterkap een afscherming tegen elektromagnetische instraling. Dit is vooral relevant bij phonokabels: het zwakke signaal van een platenspelerelement is gevoeliger voor storing dan een gewoon lijnsignaal.
De afscherming van de connector vult de kabelafscherming aan. Zo wordt ook de overgang van de kabel naar de RCA-aansluiting beschermd tegen ongewenste instraling.
Vergrendelbare aansluiting
Met de verstelbare klemhuls klemt u het buitencontact vast op de RCA-aansluiting van uw apparatuur. Hiermee vangt de connector kleine maatverschillen tussen aansluitingen op en blijft de contactdruk behouden. Dat ondersteunt een lage, stabiele overgangsweerstand.
De tweedelige huls voorkomt dat de contactelementen tijdens het vastzetten worden meegedraaid. De gesleufde middenpin maakt verend contact met de binnenzijde van de RCA-aansluiting.
Voor analoge interlinks en digitale coaxkabels
Gebruik de WBT-0114 Ag voor analoge verbindingen tussen bijvoorbeeld een cd-speler, DAC en versterker, of voor een phonokabel met RCA-aansluitingen. U kunt er nieuwe kabels mee afmonteren of bestaande connectoren mee vervangen.
De 0114 Ag is daarnaast geschikt voor digitale S/PDIF-verbindingen en heeft een karakteristieke impedantie van 75 Ω tot 400 MHz. Combineer hem hiervoor met een 75Ω-coaxkabel. Voor analoge interlinks is deze impedantie geen vereiste.
WBT-0114 Ag of WBT-0110 Ag?
De WBT-0110 Ag heeft eveneens fijnzilveren contacten en een kabelinvoer tot Ø 9 mm. Het belangrijkste verschil zit in de klemhuls: messing bij de 0114 Ag en aluminium-magnesium bij de 0110 Ag. De 0114 Ag legt de nadruk op afscherming, terwijl de 0110 Ag een ruimere 75Ω-bandbreedte tot 1 GHz biedt.
Kies de 0114 Ag wanneer u vooral analoge interlinks of phonokabels wilt afmonteren en de afschermende messing constructie zoekt. De 0110 Ag is het alternatief wanneer u specifiek de uitvoering met ruimere bandbreedte voor een digitale coaxverbinding wilt. Beide modellen zijn geschikt voor analoge én digitale audio.
De 0114 is ook verkrijgbaar als WBT-0114 Cu, met vergulde contacten van zuiver koper.
Montage en kabelbevestiging
Controleer vóór montage de buitendiameter van de volledige kabel, inclusief mantel, en de beschikbare ruimte rond de RCA-aansluitingen. Houd achter de apparatuur voldoende ruimte vrij voor de kabelbocht.
De elektrische aansluiting wordt gesoldeerd, bijvoorbeeld met WBT-0805 zilversoldeer, of gekrimpt met een 2,8 mm WBT-vlakstekkabelschoen. Kies bij krimpmontage een kabelschoen die past bij de geleiderdoorsnede van uw kabel. De afzonderlijke Torx-schroef verzorgt de trekontlasting en is niet bedoeld voor het vastklemmen van de signaalgeleiders.
Ontgrendel de klemhuls voordat u de connector aansluit of verwijdert. Na het insteken draait u de huls vast om het buitencontact op de RCA-aansluiting te klemmen.
Per stuk of als set van 4 stuks
Voor één digitale coaxkabel of mono-interlink met RCA aan beide uiteinden heeft u twee connectoren nodig. De set van 4 stuks bevat 2 × rood en 2 × wit en is voldoende voor één complete stereo-interlink: rood voor het rechterkanaal en wit voor het linkerkanaal. Voor vervanging van één connector kunt u ook per stuk bestellen.
Technische specificaties
- Model: WBT-0114 Ag nextgen.
- Type: rechte RCA-connector.
- Signaal- en retourcontact: fijnzilver.
- Klemhuls: messing, matzwart afgewerkt.
- Achterkap: messing, zilverkleurig afgewerkt.
- Vergrendeling: tweedelige, verstelbare klemhuls.
- Karakteristieke impedantie: 75 Ω tot 400 MHz.
- Maximale kabelbuitendiameter: 9 mm.
- Buitendiameter connector: 13,6 mm.
- Totale lengte: 51 mm.
- Montage: solderen of krimpen.
- Soldeeradvies: WBT-0805 zilversoldeer.
- Krimpaansluiting: 2,8 mm WBT-vlakstekkabelschoen, passend bij de geleiderdoorsnede.
- Trekontlasting: Torx-schroef.
- Leveringsomvang: één RCA-connector of een set van 4 stuks (2 × rood en 2 × wit).
Officiële WBT-datasheet
De officiële WBT-0114 Ag datasheet (pdf) bevat de maattekening, materiaalgegevens en aansluitinformatie. Gebruik deze om vóór aankoop de afmetingen te controleren en de afmontage voor te bereiden.
