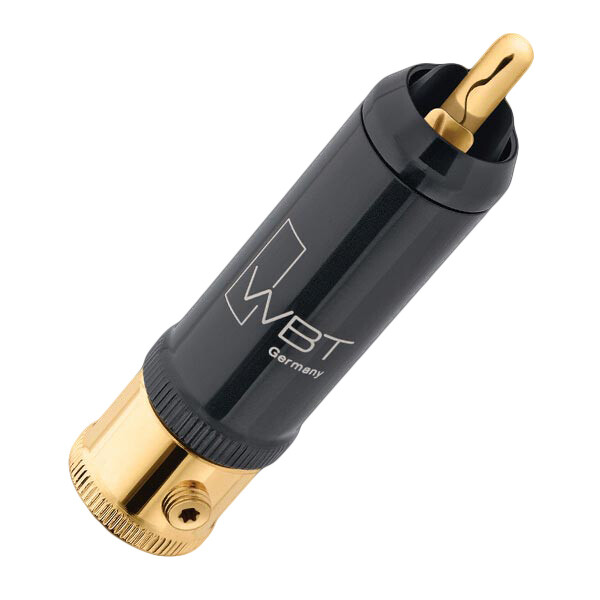

WBT-0152 Cu nextgen | RCA-connector | vergulde kopercontacten | analoog & digitaal 75 Ω | tot Ø 10,5 mm

De WBT-0152 Cu nextgen biedt ruimte aan dikkere audiokabels tot Ø 10,5 mm en combineert vergulde kopercontacten met een stevige, afschermende messing constructie. Deze vergrendelbare RCA-connector is geschikt voor hoogwaardige analoge interlinks en digitale 75Ω-coaxkabels tot 200 MHz. Verkrijgbaar per stuk of als set van 4 stuks, voldoende voor het afmonteren van een stereo-interlink.

Ruimte voor dikkere audiokabels

De ruimere kabelinvoer maakt de WBT-0152 Cu geschikt voor kabels die niet in een connector met een opening van Ø 9 mm passen. De messing draagconstructie ondersteunt ook stijvere kabels, terwijl de Torx-schroef de kabel vastzet en de trekontlasting verzorgt. Met een totale lengte van 55 mm biedt deze uitvoering extra kabelruimte bij een buitendiameter van Ø 13,6 mm.

Vergulde contacten van zuiver koper

Het middencontact en het massacontact zijn gemaakt van zuiver koper en voorzien van een goudlaag zonder nikkelonderlaag. Koper biedt een hoge elektrische geleidbaarheid; de vergulding beschermt het contactoppervlak tegen oxidatie. Het nextgen-ontwerp beperkt de hoeveelheid metaal in de signaalcontacten om wervelstromen te verminderen.

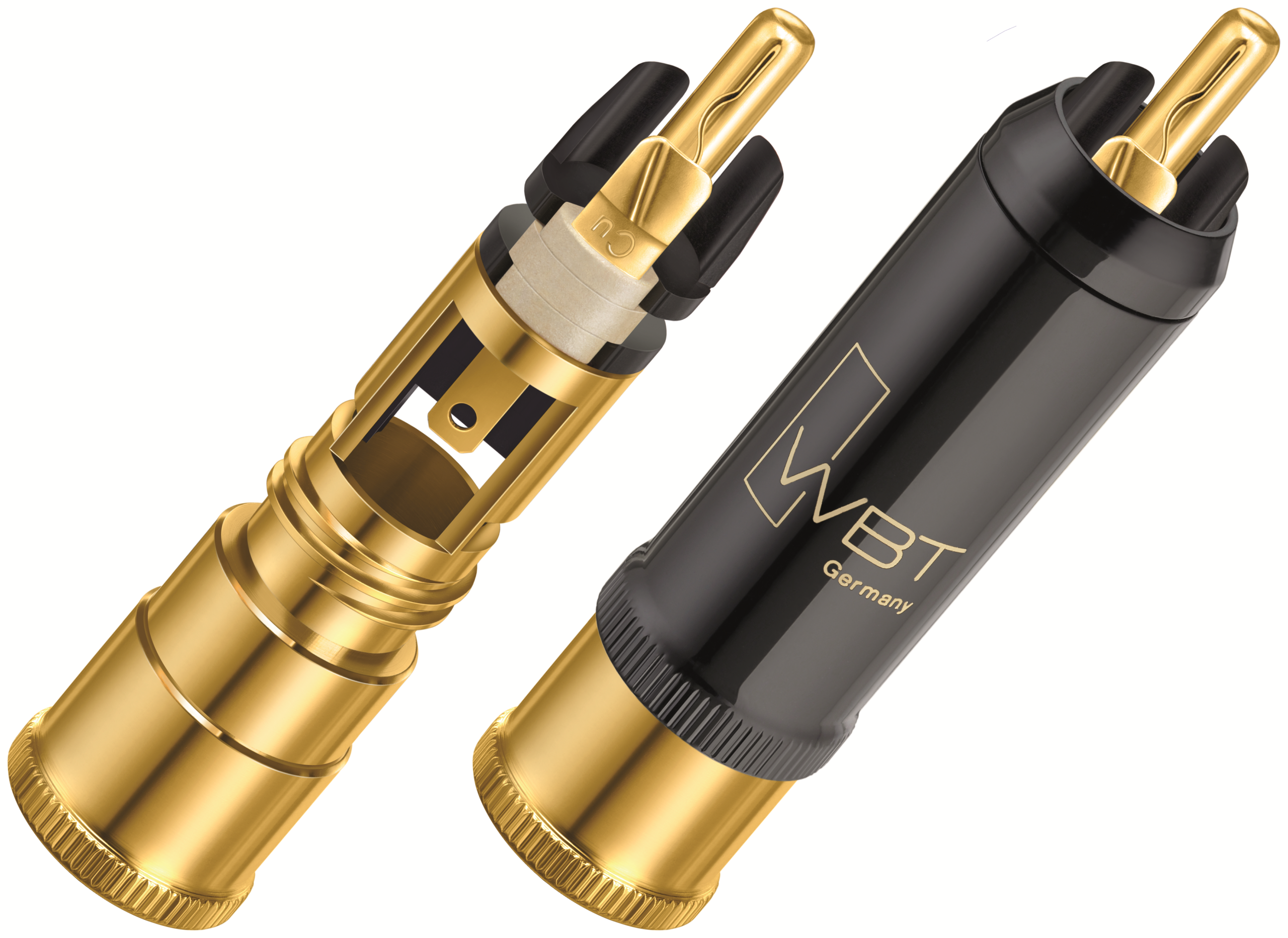

Messing behuizing met afscherming

De tweedelige messing klemhuls heeft een zwarte hoogglansafwerking en is verbonden met het massacontact. Samen met de messing draagconstructie draagt deze bij aan de afscherming tegen elektromagnetische invloeden. Dat is vooral relevant bij gevoelige analoge verbindingen, zoals die tussen een platenspeler en phonovoorversterker.

Vergrendelbare RCA-aansluiting

Door de klemhuls aan te draaien, klemt het buitencontact zich vast rond de RCA-aansluiting van uw apparatuur. De tweedelige constructie voorkomt dat de contactdelen tijdens het vastzetten worden verdraaid. De geveerde middenpen zorgt voor stevig contact aan de signaalzijde. Draai de vergrendeling altijd los voordat u de connector aansluit of verwijdert.

WBT-0152 Cu of WBT-0152 Ag?

Het belangrijkste verschil zit in het materiaal van de signaalcontacten. De WBT-0152 Cu gebruikt verguld zuiver koper: een combinatie van hoge geleidbaarheid en een contactoppervlak dat beschermd is tegen oxidatie. De WBT-0152 Ag heeft contactdelen van fijnzilver, het metaal met de hoogste elektrische geleidbaarheid.

De Ag-uitvoering is daarmee het alternatief wanneer u specifiek fijnzilveren contacten wilt gebruiken, bijvoorbeeld bij het afmonteren van zilveren interlinks. Beide uitvoeringen bieden een messing constructie, een vergrendelbare aansluiting, ruimte voor kabels tot Ø 10,5 mm en een gespecificeerde impedantie van 75 Ω tot 200 MHz. De meerprijs van de Ag-uitvoering zit vooral in het contactmateriaal.

Gebruikt u een kabel tot Ø 9 mm? Dan is de WBT-0102 Cu een compacter alternatief met vergulde kopercontacten, een vergelijkbare messing constructie en dezelfde 75Ω-bandbreedte tot 200 MHz.

Montage en kabelbevestiging

De kabel kan worden gesoldeerd of aangesloten met een 2,8 mm WBT-vlakstekkabelschoen. Kies bij krimpmontage een kabelschoen die past bij de gebruikte geleiderdoorsnede. Voor soldeermontage kunt u WBT-0805 zilversoldeer gebruiken. De elektrische aansluiting en de mechanische kabelbevestiging zijn gescheiden: de Torx-schroef dient uitsluitend voor de trekontlasting.

Per stuk of als set van 4 stuks

De WBT-0152 Cu is verkrijgbaar per stuk en als set van 4 stuks. Eén set is voldoende voor beide uiteinden van een stereo-interlink. Voor het afmonteren van één digitale coaxkabel zijn twee connectoren nodig.

Technische specificaties

• Model: WBT-0152 Cu nextgen.
• Type: vergrendelbare RCA-connector.
• Toepassing: analoge interlinks en digitale 75Ω-coaxkabels.
• Signaalcontacten: zuiver koper.
• Contactafwerking: 24-karaats verguld zonder nikkelonderlaag.
• Draagconstructie: verguld messing.
• Klemhuls: tweedelig messing, zwarte hoogglansafwerking.
• Karakteristieke impedantie: 75 Ω tot 200 MHz.
• Maximale kabeldiameter: Ø 10,5 mm.
• Buitendiameter connector: Ø 13,6 mm.
• Totale lengte: 55 mm.
• Montage: solderen of krimpen.
• Soldeeradvies: WBT-0805 zilversoldeer.
• Krimpaansluiting: 2,8 mm WBT-vlakstekkabelschoen, passend bij de geleiderdoorsnede.
• Trekontlasting: Torx T6-schroef.
• Levering: per stuk of als set van 4 stuks.

Officiële WBT-datasheet downloaden

Onder het tabblad Downloads vindt u de officiële WBT-datasheet met maattekening, materiaalgegevens en aansluitinformatie. Gebruik deze om vóór aankoop de afmetingen te controleren en de afmontage voor te bereiden.
