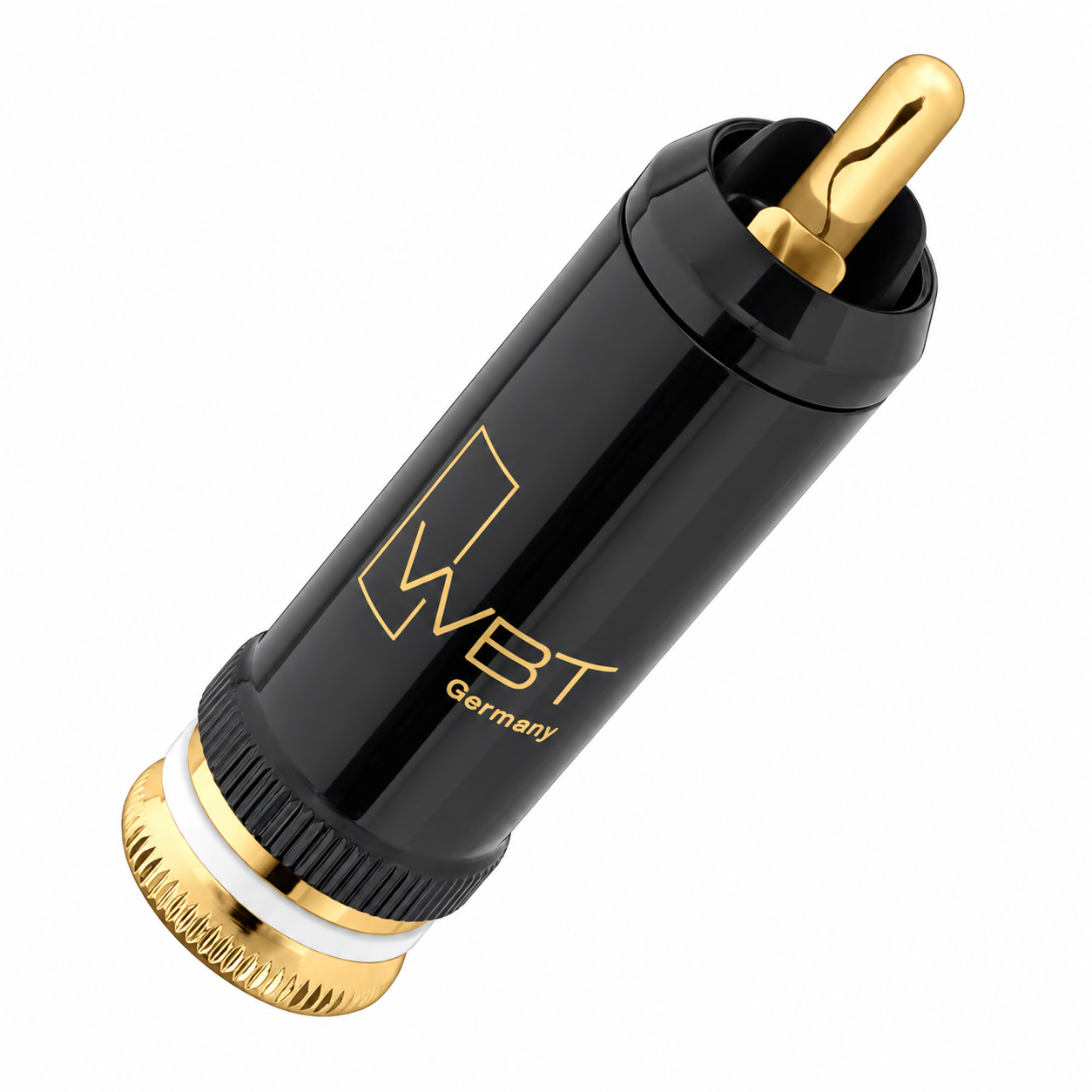

WBT-0102 Cu nextgen | RCA-connector | vergulde kopercontacten | analoog & digitaal 75 Ω | tot Ø 9 mm

De WBT-0102 Cu nextgen combineert vergulde kopercontacten met een stevige messing constructie voor analoge interlinks en digitale 75Ω-coaxkabels tot 200 MHz. De afschermende messing klemhuls maakt deze connector ook interessant voor gevoelige phonoverbindingen, terwijl de vergrendelbare RCA-aansluiting en solide draagconstructie zorgen voor stevig contact en ondersteuning van stijvere kabels. Geschikt voor kabels tot Ø 9 mm en verkrijgbaar per stuk of als set van 4 stuks.

Vergulde contacten van zuiver koper

De signaalcontacten zijn gemaakt van zuiver koper en voorzien van een goudlaag zonder nikkelonderlaag. Deze afwerking beschermt het koper tegen oxidatie en helpt de contactkwaliteit te behouden. Het nextgen-ontwerp beperkt de hoeveelheid metaal in de signaalcontacten om wervelstromen te verminderen.

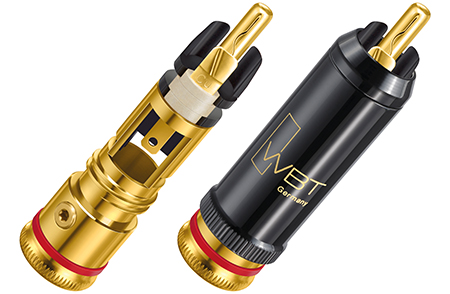

Stevige constructie met afscherming

De messing draagconstructie geeft mechanische ondersteuning bij het afmonteren van stijvere kabels. De tweedelige messing klemhuls heeft een zwarte hoogglansafwerking en is verbonden met het massacontact. Deze constructie draagt bij aan de afscherming tegen elektromagnetische invloeden, wat vooral relevant is bij gevoelige analoge verbindingen, zoals die tussen een platenspeler en phonovoorversterker.

Vergrendelbare RCA-aansluiting

Door de klemhuls aan te draaien, klemt het buitencontact zich vast rond de RCA-aansluiting van uw apparatuur. De tweedelige constructie voorkomt dat de contactdelen daarbij worden verdraaid. De geveerde middenpen zorgt voor een stevig contact aan de signaalzijde. Draai de vergrendeling altijd los voordat u de connector aansluit of verwijdert.

WBT-0102 Cu of WBT-0110 Cu?

Kies de WBT-0102 Cu wanneer u een solide connector zoekt met een messing draagconstructie en aandacht voor afscherming. Hij is geschikt voor analoge interlinks en ondersteunt digitale 75Ω-verbindingen tot 200 MHz.

De WBT-0110 Cu combineert een kunststof draagconstructie met een aluminium-magnesium klemhuls en biedt een gespecificeerde 75Ω-impedantie tot 1 GHz. Dat maakt hem interessant wanneer digitale toepassing vooropstaat. Beide modellen hebben vergulde kopercontacten en zijn geschikt voor analoge interlinks en kabels tot Ø 9 mm.

Heeft uw kabel een grotere buitendiameter? De WBT-0152 Cu biedt een vergelijkbare messing constructie en dezelfde 75Ω-bandbreedte tot 200 MHz, maar heeft ruimte voor kabels tot Ø 10,5 mm en een iets langere behuizing.

Montage en kabelbevestiging

De kabel kan worden gesoldeerd of aangesloten met een 2,8 mm WBT-vlakstekkabelschoen. Kies bij krimpmontage een kabelschoen die past bij de gebruikte geleiderdoorsnede. Voor soldeermontage is WBT-0805 zilversoldeer een passende keuze. De Torx-schroef verzorgt de trekontlasting, zodat trekkracht op de kabel wordt opgevangen door de behuizing.

Per stuk of als set van 4 stuks

De WBT-0102 Cu is verkrijgbaar per stuk en als set van 4 stuks: 2 met rode en 2 met witte markering. Eén set is voldoende voor beide uiteinden van een stereo-interlink. Voor het afmonteren van één digitale coaxkabel zijn twee connectoren nodig.

Technische specificaties

• Model: WBT-0102 Cu nextgen.
• Type: vergrendelbare RCA-connector.
• Toepassing: analoge interlinks en digitale 75Ω-coaxkabels.
• Signaalcontacten: zuiver koper.
• Contactafwerking: verguld zonder nikkelonderlaag.
• Draagconstructie: messing.
• Klemhuls: tweedelig messing, zwarte hoogglansafwerking.
• Karakteristieke impedantie: 75 Ω tot 200 MHz.
• Maximale kabeldiameter: Ø 9 mm.
• Buitendiameter connector: Ø 13,6 mm.
• Totale lengte: 51 mm.
• Montage: solderen of krimpen.
• Soldeeradvies: WBT-0805 zilversoldeer.
• Krimpaansluiting: 2,8 mm WBT-vlakstekkabelschoen, passend bij de geleiderdoorsnede.
• Trekontlasting: Torx T6-schroef.
• Levering: per stuk of als set van 4 stuks.
• Set van 4: 2 × rood en 2 × wit.

Officiële WBT-datasheet downloaden

Onder het tabblad Downloads vindt u de officiële Engelstalige datasheet met maattekening, materiaalgegevens en aansluitinformatie. Gebruik deze om vóór aankoop de afmetingen te controleren en de afmontage voor te bereiden.
