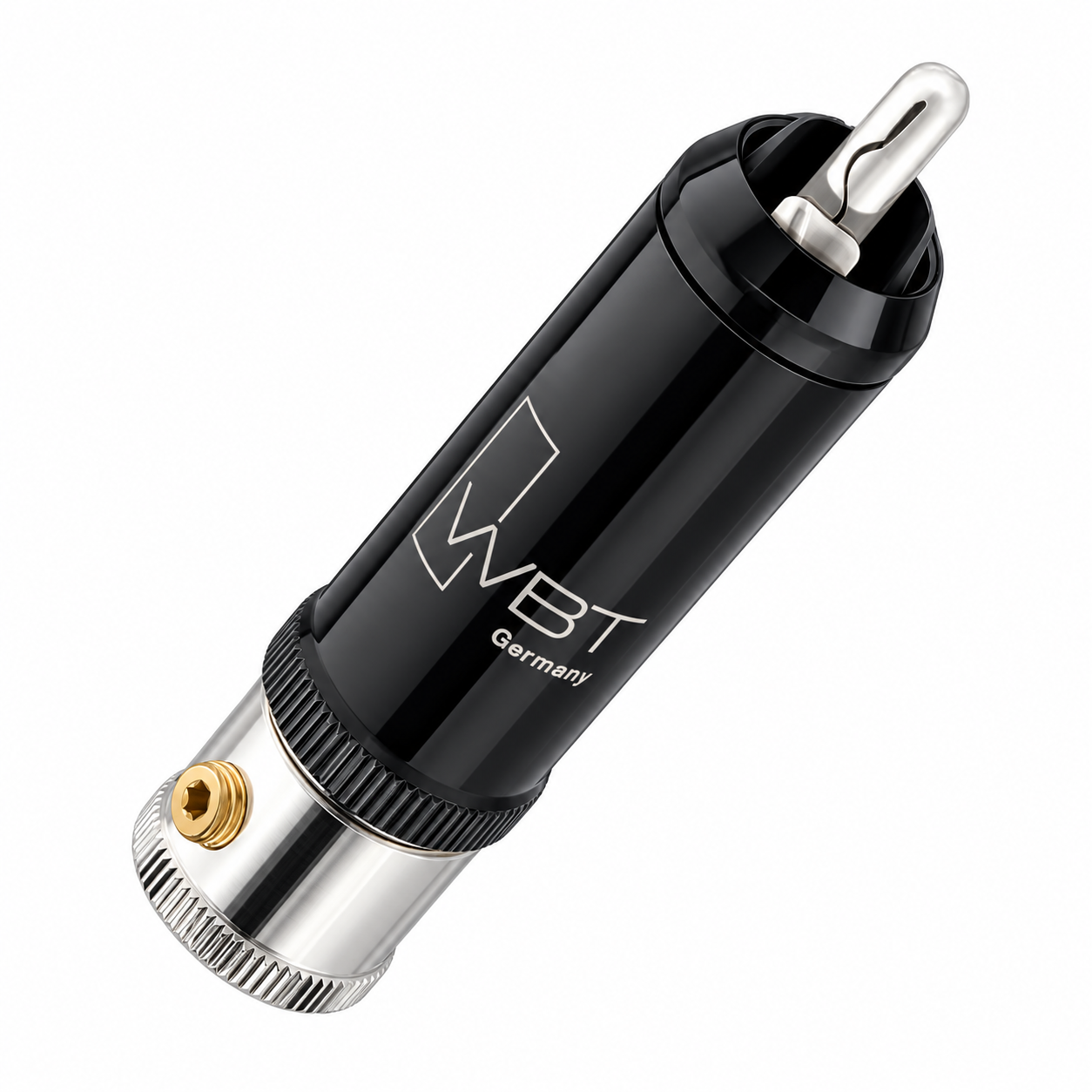

WBT-0152 Ag nextgen Signature | RCA-connector | fijnzilveren contacten | analoog & digitaal 75 Ω | tot Ø 10,5 mm

De WBT-0152 Ag nextgen combineert fijnzilveren signaalcontacten met extra ruimte voor dikkere audiokabels tot Ø 10,5 mm. De stevige, afschermende messing constructie en vergrendelbare RCA-aansluiting maken deze connector geschikt voor hoogwaardige analoge interlinks en digitale 75Ω-coaxkabels tot 200 MHz. Verkrijgbaar per stuk of als set van 4 stuks.

Waarom kiezen voor fijnzilveren contacten?

Zowel het middencontact als het massacontact is gemaakt van hoogzuiver fijnzilver, het metaal met de hoogste elektrische geleidbaarheid. De contactdelen bestaan volledig uit dit materiaal; het gaat dus niet om een dunne verzilvering. Daarmee biedt de WBT-0152 Ag een passende afmontage voor wie specifiek fijnzilveren contacten wil gebruiken, bijvoorbeeld in combinatie met zilveren interlinks.

Het nextgen-ontwerp beperkt de hoeveelheid metaal in de signaalcontacten om wervelstromen te verminderen. De contacten zijn gepassiveerd om het zilveren oppervlak te beschermen.

Ruimte en ondersteuning voor dikkere kabels

De kabelinvoer biedt plaats aan kabels met een buitendiameter tot Ø 10,5 mm. De messing draagconstructie ondersteunt ook stijvere kabels en is afgewerkt met platina zonder nikkelonderlaag. De connector is 55 mm lang; de buitendiameter van de behuizing bedraagt Ø 13,6 mm.

Afscherming voor gevoelige analoge verbindingen

De messing klemhuls is verbonden met het massacontact en draagt samen met de draagconstructie bij aan de afscherming tegen elektromagnetische invloeden. Dat is vooral relevant bij de kleine signalen tussen een platenspeler en phonovoorversterker. De zwarte hoogglansafwerking geeft de behuizing een verzorgde uitstraling.

Vergrendelbare RCA-aansluiting

Door de klemhuls aan te draaien, klemt het buitencontact zich vast rond de RCA-aansluiting van uw apparatuur. De tweedelige huls voorkomt dat de contactdelen tijdens het vastzetten worden verdraaid. De geveerde middenpen zorgt voor stevig contact aan de signaalzijde. Draai de vergrendeling altijd los voordat u de connector aansluit of verwijdert.

WBT-0152 Ag of WBT-0152 Cu?

Het belangrijkste verschil zit in het contactmateriaal. De WBT-0152 Ag heeft fijnzilveren signaalcontacten, terwijl de WBT-0152 Cu vergulde contacten van zuiver koper gebruikt. De Ag-uitvoering biedt de hogere elektrische geleidbaarheid van fijnzilver; de Cu-uitvoering combineert de hoge geleidbaarheid van koper met een goudlaag die het contactoppervlak tegen oxidatie beschermt.

Beide uitvoeringen bieden dezelfde kabelruimte tot Ø 10,5 mm, een stevige messing constructie, een vergrendelbare aansluiting en een gespecificeerde impedantie van 75 Ω tot 200 MHz. De meerprijs van de Ag-uitvoering zit vooral in het gebruik van fijnzilver voor beide signaalcontacten.

Gebruikt u een kabel tot Ø 9 mm? Dan is de WBT-0102 Ag een compacter alternatief met fijnzilveren contacten, een vergelijkbare messing constructie en dezelfde 75Ω-bandbreedte tot 200 MHz.

Montage en kabelbevestiging

De kabel kan worden gesoldeerd of aangesloten met een 2,8 mm WBT-vlakstekkabelschoen. Kies bij krimpmontage een kabelschoen die past bij de gebruikte geleiderdoorsnede. Voor soldeermontage kunt u WBT-0805 zilversoldeer gebruiken. De Torx-schroef verzorgt de trekontlasting en houdt de kabel mechanisch op zijn plaats.

Per stuk of als set van 4 stuks

De WBT-0152 Ag is verkrijgbaar per stuk en als set van 4 stuks. Eén set is voldoende voor beide uiteinden van een stereo-interlink. Voor het afmonteren van één digitale coaxkabel zijn twee connectoren nodig.

Technische specificaties

• Model: WBT-0152 Ag nextgen.
• Type: vergrendelbare RCA-connector.
• Toepassing: analoge interlinks en digitale 75Ω-coaxkabels.
• Signaalcontacten: hoogzuiver fijnzilver, gepassiveerd.
• Draagconstructie: messing met platina-afwerking zonder nikkelonderlaag.
• Klemhuls: tweedelig messing, zwarte hoogglansafwerking.
• Karakteristieke impedantie: 75 Ω tot 200 MHz.
• Geschikt voor kabels tot Ø 10,5 mm.
• Buitendiameter behuizing: Ø 13,6 mm.
• Totale lengte connector: 55 mm.
• Montage: solderen of krimpen.
• Soldeeradvies: WBT-0805 zilversoldeer.
• Krimpaansluiting: 2,8 mm WBT-vlakstekkabelschoen, passend bij de geleiderdoorsnede.
• Trekontlasting: Torx T6-schroef.
• Levering: per stuk of als set van 4 stuks.

Officiële WBT-datasheet downloaden

Onder het tabblad Downloads vindt u de officiële WBT-datasheet met maattekening, materiaalgegevens en aansluitinformatie. Gebruik deze om vóór aankoop de afmetingen te controleren en de afmontage voor te bereiden.
