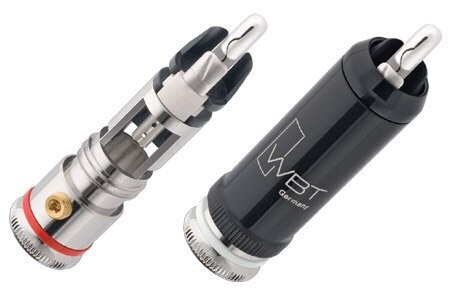

WBT-0102 Ag nextgen Signature | RCA-connector | fijnzilveren contacten | analoog & digitaal 75 Ω | tot Ø 9 mm

De WBT-0102 Ag nextgen combineert fijnzilveren signaalcontacten met een stevige, afschermende messing constructie voor hoogwaardige analoge interlinks en digitale 75Ω-coaxkabels tot 200 MHz. Deze uitvoering biedt de hoge elektrische geleidbaarheid van fijnzilver, een vergrendelbare RCA-aansluiting en mechanische ondersteuning voor stijvere audiokabels. Geschikt voor kabels tot Ø 9 mm en verkrijgbaar per stuk of als set van 4 stuks.

Waarom kiezen voor de Ag-uitvoering?

Zowel het middencontact als het massacontact is gemaakt van hoogzuiver fijnzilver, het metaal met de hoogste elektrische geleidbaarheid. De contactdelen bestaan volledig uit dit materiaal, het gaat dus niet om een dunne zilverlaag op koper. Daarmee is de WBT-0102 Ag een passende keuze wanneer u uw interlinks wilt afmonteren met fijnzilveren contacten, bijvoorbeeld in combinatie met een kabel met zilveren geleiders.

De meerprijs ten opzichte van de WBT-0102 Cu zit vooral in dit contactmateriaal. De Cu-uitvoering heeft vergulde kopercontacten en biedt dezelfde soort messing constructie, vergrendeling en 75Ω-bandbreedte tot 200 MHz. Met de Ag-uitvoering kiest u specifiek voor fijnzilver in beide signaalcontacten.

Nextgen-ontwerp met beperkte metaalmassa

Het nextgen-ontwerp beperkt de hoeveelheid metaal in de signaalcontacten om wervelstromen te verminderen. De fijnzilveren contacten zijn gepassiveerd om het oppervlak te beschermen. De elektrische contactdelen en de mechanische draagconstructie hebben ieder hun eigen functie: signaalgeleiding aan de voorzijde en ondersteuning van de kabel in de behuizing.

Messing constructie en afscherming

De messing draagconstructie heeft een platina-afwerking en biedt ondersteuning aan stijvere audiokabels. De tweedelige messing klemhuls is afgewerkt in zwart hoogglans en verbonden met het massacontact. Deze constructie draagt bij aan de afscherming tegen elektromagnetische invloeden, wat vooral relevant is bij gevoelige verbindingen tussen een platenspeler en phonovoorversterker.

Vergrendelbare RCA-aansluiting

Door de klemhuls aan te draaien, klemt het buitencontact zich vast rond de RCA-aansluiting van uw apparatuur. De tweedelige huls voorkomt dat de contactdelen tijdens het vastzetten worden verdraaid. De geveerde middenpen zorgt voor stevig contact aan de signaalzijde. Draai de vergrendeling altijd los voordat u de connector aansluit of verwijdert.

WBT-0102 Ag of WBT-0110 Ag?

De WBT-0102 Ag is een passende keuze voor analoge interlinks waarbij een stevige messing constructie en afscherming centraal staan. Daarnaast ondersteunt hij digitale 75Ω-verbindingen tot 200 MHz.

De WBT-0110 Ag combineert een kunststof draagconstructie met een aluminium-magnesium klemhuls en biedt een gespecificeerde 75Ω-impedantie tot 1 GHz. Daarmee is hij interessant wanneer een grotere digitale bandbreedte vooropstaat. Beide modellen hebben fijnzilveren contacten en zijn geschikt voor analoge interlinks en kabels tot Ø 9 mm.

Heeft uw kabel een grotere buitendiameter? De WBT-0152 Ag biedt een vergelijkbare messing constructie en dezelfde 75Ω-bandbreedte tot 200 MHz, maar heeft ruimte voor kabels tot Ø 10,5 mm en een iets langere behuizing.

Montage en kabelbevestiging

De kabel kan worden gesoldeerd of aangesloten met een 2,8 mm WBT-vlakstekkabelschoen. Kies bij krimpmontage een kabelschoen die past bij de gebruikte geleiderdoorsnede. Voor soldeermontage kunt u WBT-0805 zilversoldeer gebruiken. De Torx-schroef verzorgt de trekontlasting, zodat trekkracht op de kabel wordt opgevangen door de behuizing.

Per stuk of als set van 4 stuks

De WBT-0102 Ag is verkrijgbaar per stuk en als set van 4 stuks: 2 met rode en 2 met witte markering. Eén set is voldoende voor beide uiteinden van een stereo-interlink. Voor het afmonteren van één digitale coaxkabel zijn twee connectoren nodig.

Technische specificaties

• Model: WBT-0102 Ag nextgen.
• Type: vergrendelbare RCA-connector.
• Toepassing: analoge interlinks en digitale 75Ω-coaxkabels.
• Signaalcontacten: hoogzuiver fijnzilver, gepassiveerd.
• Draagconstructie: messing met platina-afwerking zonder nikkelonderlaag.
• Klemhuls: tweedelig messing, zwarte hoogglansafwerking.
• Karakteristieke impedantie: 75 Ω tot 200 MHz.
• Maximale kabeldiameter: Ø 9 mm.
• Buitendiameter connector: Ø 13,6 mm.
• Totale lengte: 51 mm.
• Montage: solderen of krimpen.
• Soldeeradvies: WBT-0805 zilversoldeer.
• Krimpaansluiting: 2,8 mm WBT-vlakstekkabelschoen, passend bij de geleiderdoorsnede.
• Trekontlasting: Torx T6-schroef.
• Levering: per stuk of als set van 4 stuks.
• Set van 4: 2 × rood en 2 × wit.

Officiële WBT-datasheet downloaden

Onder het tabblad Downloads vindt u de officiële Engelstalige datasheet met maattekening, materiaalgegevens en aansluitinformatie. Gebruik deze om vóór aankoop de afmetingen te controleren en de afmontage voor te bereiden.
