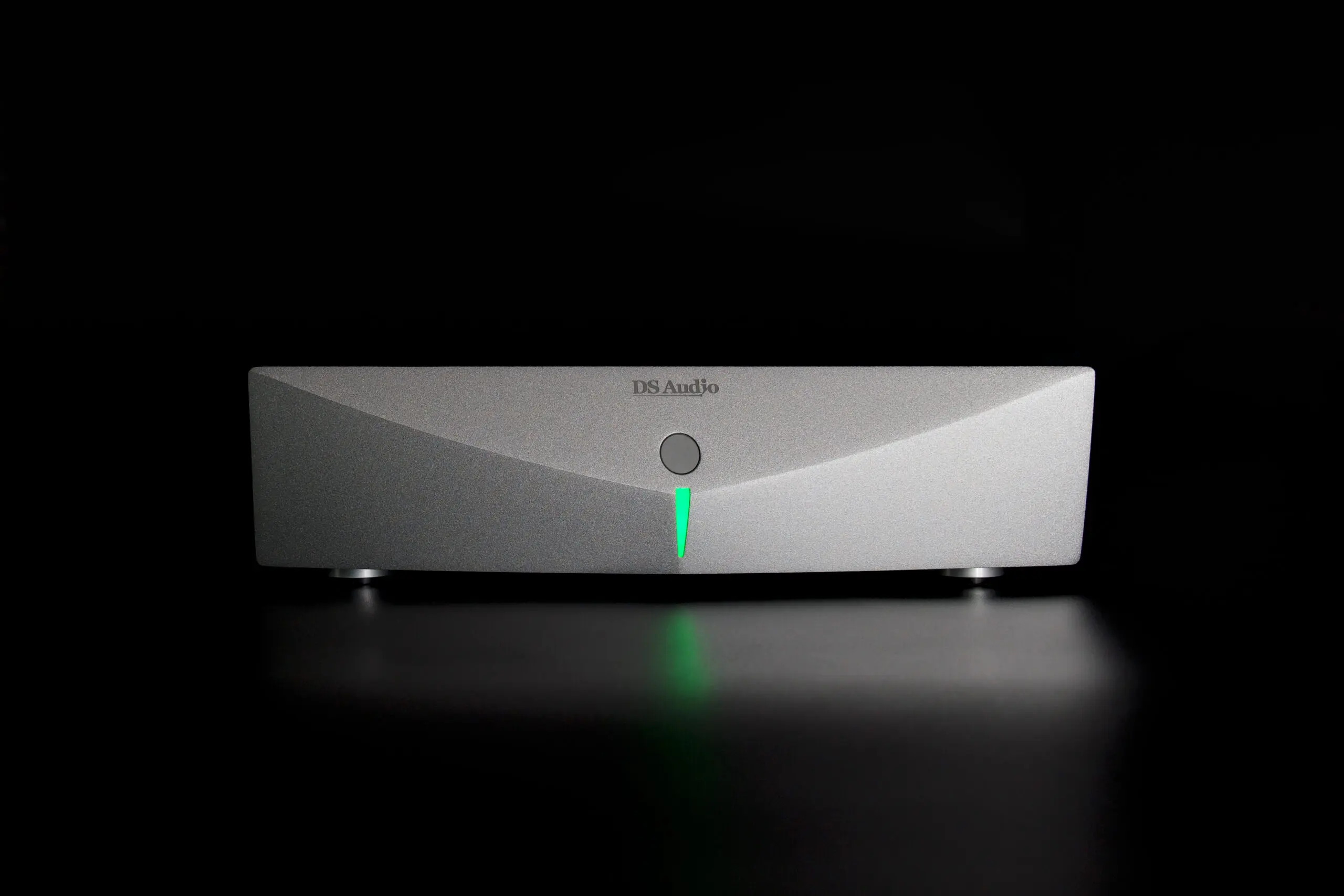

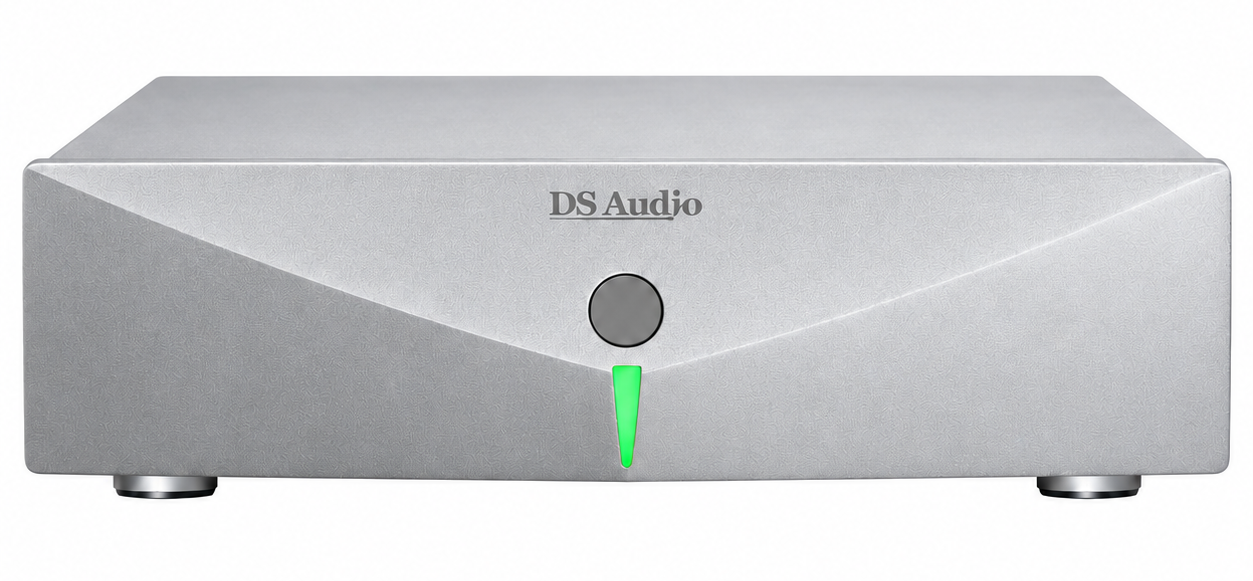

DS Audio DS-E3 equalizer | phono-voorversterker en voeding voor optische DS Audio-elementen

De DS Audio DS-E3 equalizer maakt het mogelijk om een optisch DS Audio-element op de lijningang van je versterker aan te sluiten. Hij combineert de voeding van het element, de benodigde frequentiecorrectie en de signaalversterking in één compacte behuizing. Samen met het DS-E3-element vormt hij een volledig analoge combinatie voor een heldere, directe en gedetailleerde vinylweergave.

Wat is de DS-E3 equalizer en waarvoor heb je hem nodig?

Een optisch DS Audio-element werkt niet met een gewone MM- of MC-phono-voorversterker. Het element heeft elektrische voeding nodig voor de interne lichtbronnen en levert een muzieksignaal dat een eigen frequentiecorrectie vereist. De DS-E3 equalizer verzorgt beide functies en versterkt het signaal tot lijnniveau.

Je plaatst de DS-E3 equalizer tussen je platenspeler met optisch DS Audio-element en je voorversterker of geïntegreerde versterker. Hij vervult daarmee de rol van phono-voorversterker én voeding. Een extra phono-voorversterker of losse voeding voor het element is niet nodig.

De benaming equalizer verwijst naar de correctie die nodig is om het platensignaal met de juiste frequentiebalans weer te geven. Het is geen grafische equalizer waarmee je afzonderlijke frequenties naar smaak instelt.

De bijpassende partner voor het DS-E3-element

De DS-E3 equalizer is de bijbehorende partner van het DS Audio DS-E3 optische element. Het element leest de groef uit met een elliptische diamant en zet de naaldbeweging met licht om in een elektrisch muzieksignaal. De equalizer levert de voeding en verwerkt dat signaal voor je versterker.

Beide onderdelen hebben dus hun eigen taak en zijn samen nodig voor een werkend systeem. Deze advertentie betreft uitsluitend de DS-E3 equalizer, het element is afzonderlijk verkrijgbaar. De volledige signaalverwerking blijft analoog, zonder digitale omzetting.

Ook geschikt voor andere optische DS Audio-elementen

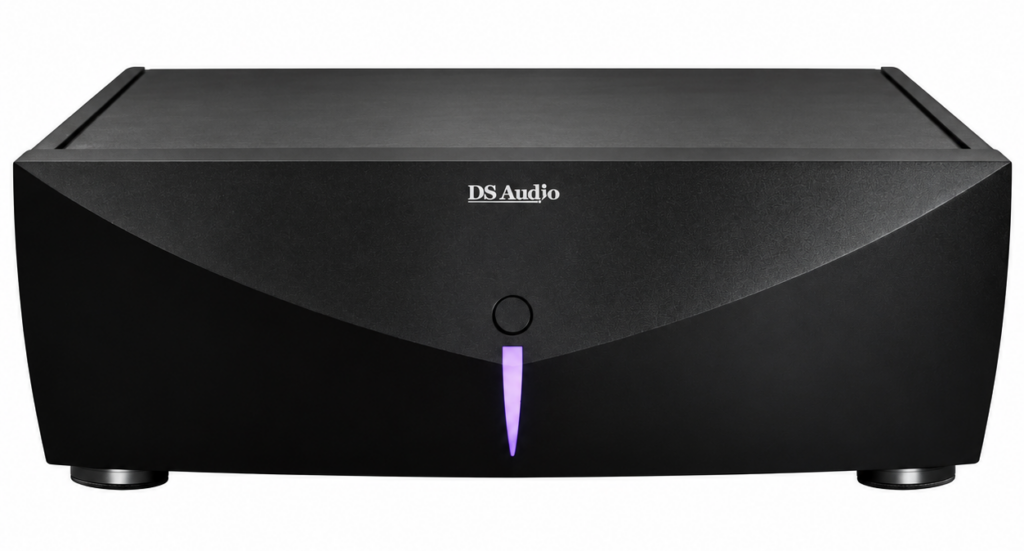

Je bent niet gebonden aan het DS-E3-element. De DS-E3 equalizer kan ook worden gecombineerd met andere optische DS Audio-elementen, zoals de DS003, DS-W3 en Master 3. Omgekeerd kun je het DS-E3-element gebruiken met een andere geschikte DS Audio-equalizer.

Dat biedt ruimte om je installatie stapsgewijs uit te breiden: je kunt eerst het element vervangen en later de equalizer, of andersom. Bekijk hiervoor ook de optische DS Audio-elementen bij HEAK.

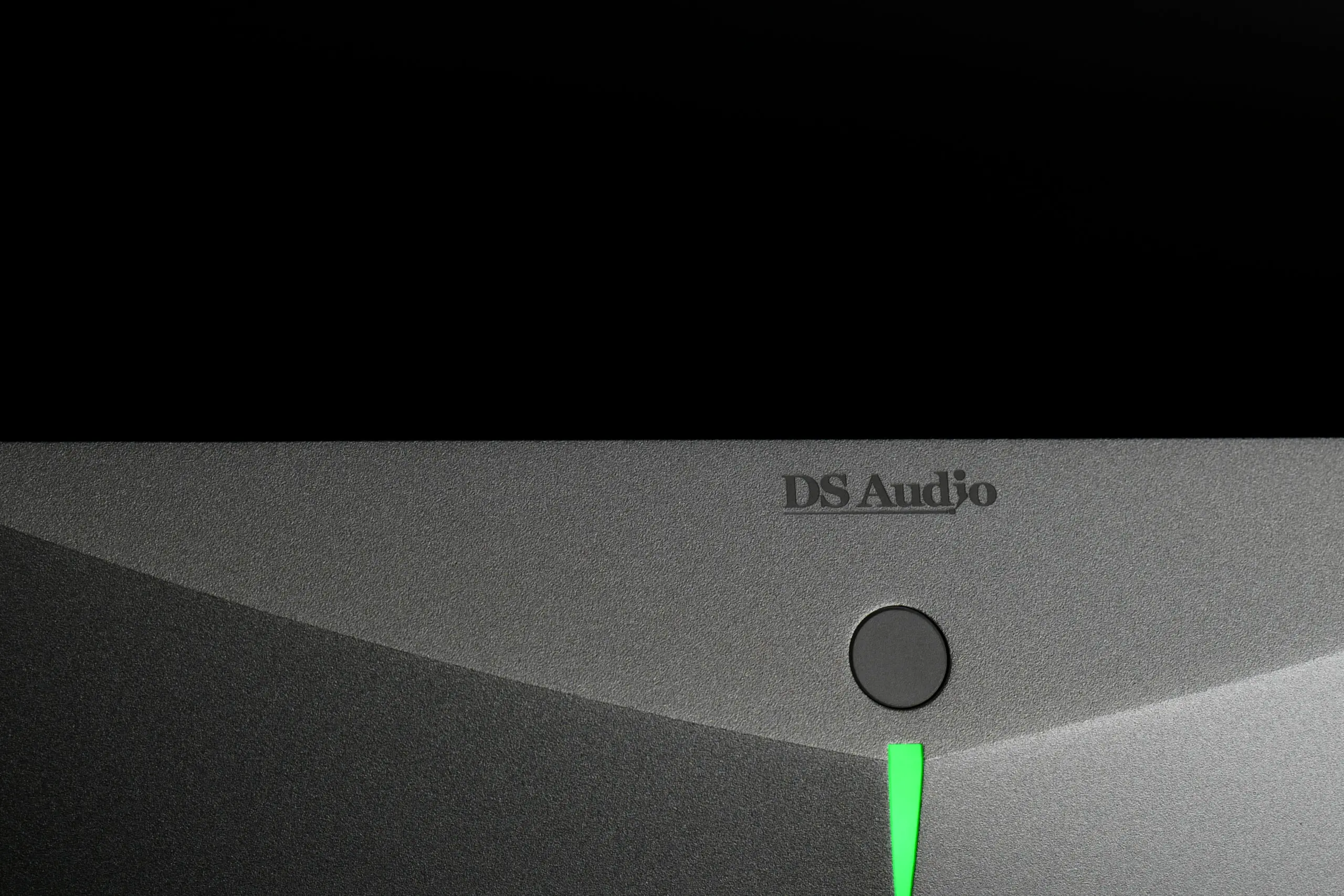

Heldere, directe weergave uit een compacte behuizing

De DS-E3 equalizer combineert een symmetrisch opgebouwde versterkerschakeling met een gestabiliseerde voedingsspanning voor het element. DS Audio heeft deze opbouw ontwikkeld met het oog op een heldere en snelle weergave. De nadruk ligt op duidelijk hoorbare details en een directe weergave van dynamische veranderingen.

Voor de versterking wordt een opamp gebruikt: een geïntegreerde versterkerschakeling die een korte signaalweg met relatief weinig onderdelen mogelijk maakt. Hierdoor blijft de behuizing compact. Met een breedte van 26 cm en een hoogte van 6,9 cm is de DS-E3 eenvoudig in een bestaande installatie te plaatsen.

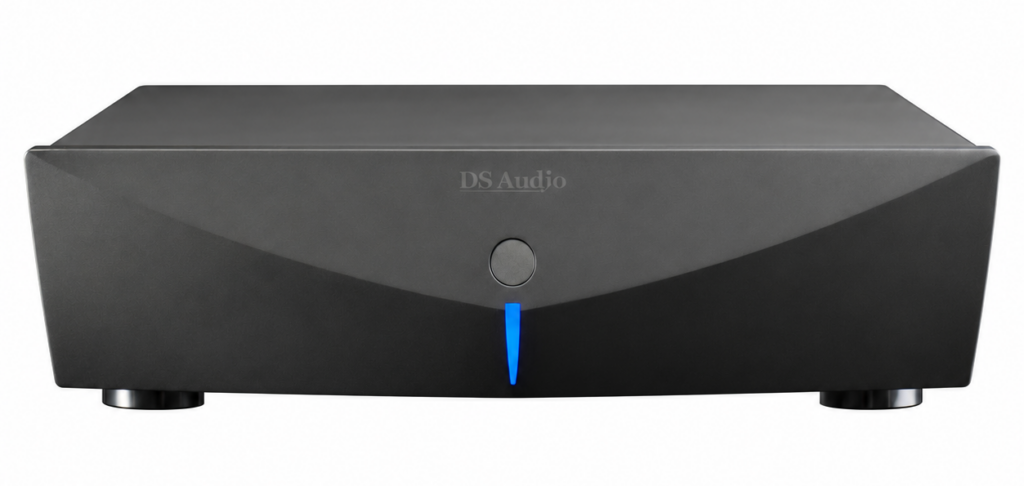

Wat biedt de DS003-equalizer extra?

De DS003-equalizer heeft een uitgebreidere opbouw met afzonderlijke versterkercomponenten en directe verbindingen op belangrijke plaatsen in de signaalweg. Daarnaast biedt hij vier instellingen voor de laagafval, tegenover twee bij de DS-E3. Daarmee kun je de weergave van de laagste frequenties nauwkeuriger afstemmen op je platenspeler en luidsprekers.

De duidelijkste praktische meerwaarde is die extra controle over het laag. Wanneer ongewenste zeer lage frequenties veel wooferbeweging veroorzaken, geeft de DS003 meer keuze om deze te onderdrukken. Dat helpt voorkomen dat je luidsprekers energie besteden aan beweging die niet bij de muziek hoort.

De uitgebreidere schakeling maakt de DS003 daarnaast interessant als volgende stap voor wie meer verfijning en ruimtelijke informatie uit hetzelfde element wil halen. Hoe groot die klankmatige stap is, beoordeel je het beste met hetzelfde element en een gelijk luistervolume. De specificaties alleen bewijzen geen vaste winst in detail of ruimtelijkheid.

Je hoeft voor deze stap dus geen DS003-element aan te schaffen: ook het DS-E3-element kan met de DS003-equalizer worden gebruikt.

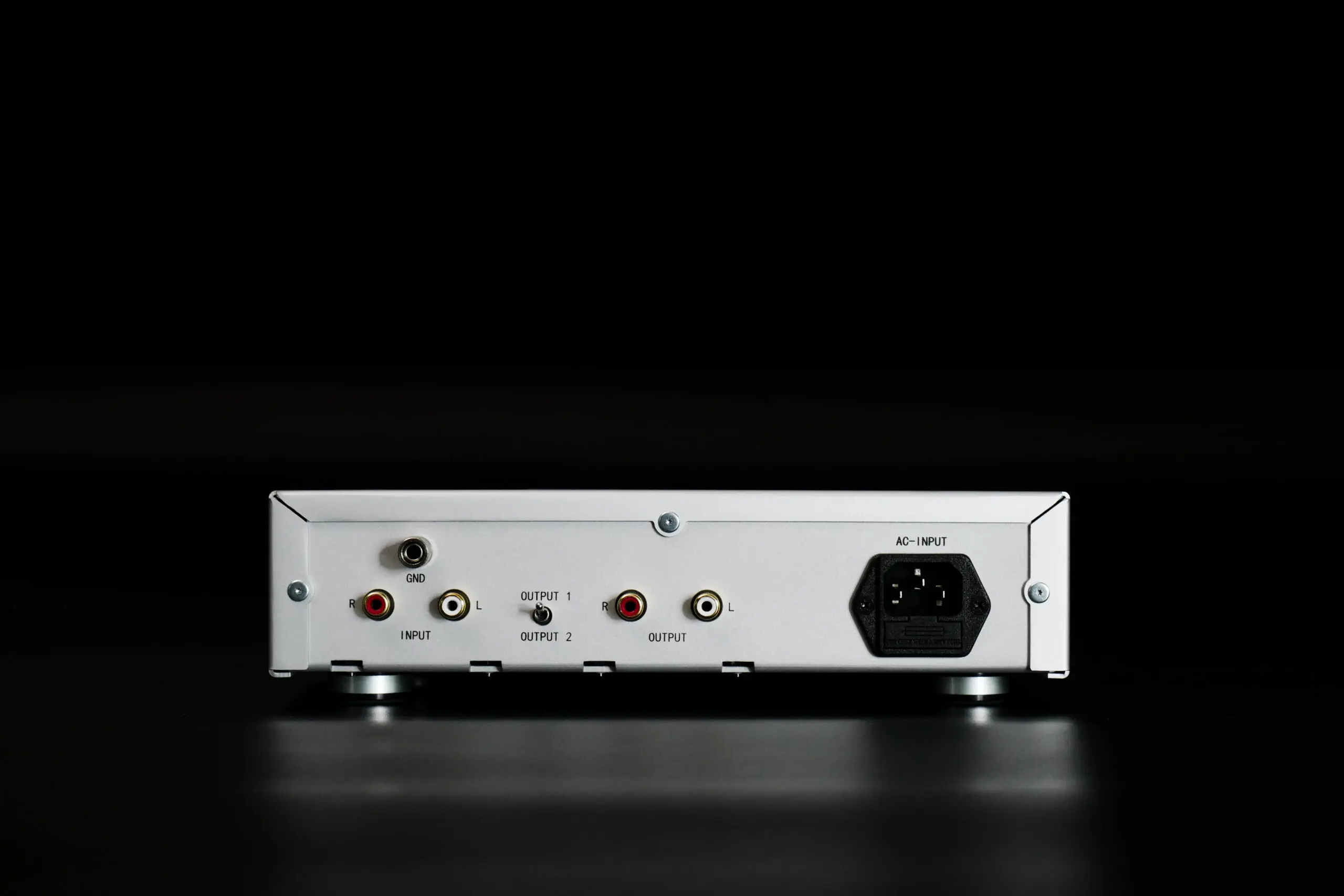

Aansluiten op je versterker

Verbind de phono-kabel van je platenspeler met de RCA-ingangen van de DS-E3 equalizer en sluit de aarddraad aan op de aardaansluiting. De RCA-uitgang verbind je met een lijningang van je versterker, bijvoorbeeld AUX, CD of LINE. Sluit de equalizer niet aan op een MM- of MC-phono-ingang. Via de schakelaar kies je uit twee karakteristieken voor de laagweergave. De DS-E3 heeft hiervoor één stereo RCA-uitgang.

De ingangen zijn uitsluitend bestemd voor optische DS Audio-elementen. Sluit hier geen MM- of MC-element op aan.

Technische specificaties

• Type: equalizer, phono-voorversterker en voeding voor optische DS Audio-elementen
• Signaalverwerking: analoog, solid-state
• Versterkerschakeling: opamp, symmetrisch opgebouwd
• Voeding element: gestabiliseerd, via de phono-kabel
• Nominale uitgangsspanning: 500 mV bij 1 kHz
• Uitgangsimpedantie: 120 Ω
• Vereiste ingangsimpedantie aangesloten versterker: hoger dan 10 kΩ
• Ingang: stereo RCA
• Uitgang: één stereo RCA-uitgang
• Laagweergave: twee karakteristieken, selecteerbaar met een schakelaar
• Afmetingen: 260 × 69 × 195 mm (B × H × D)
• Gewicht: 1,86 kg
• Leveringseenheid: per stuk, zonder optisch element

Kort samengevat

• Verzorgt de voeding, frequentiecorrectie en versterking voor een optisch DS Audio-element.
• Past bij het DS-E3-element en is ook bruikbaar met andere optische DS Audio-elementen.
• Compacte analoge opbouw met RCA-aansluitingen en twee instellingen voor de laagweergave.
