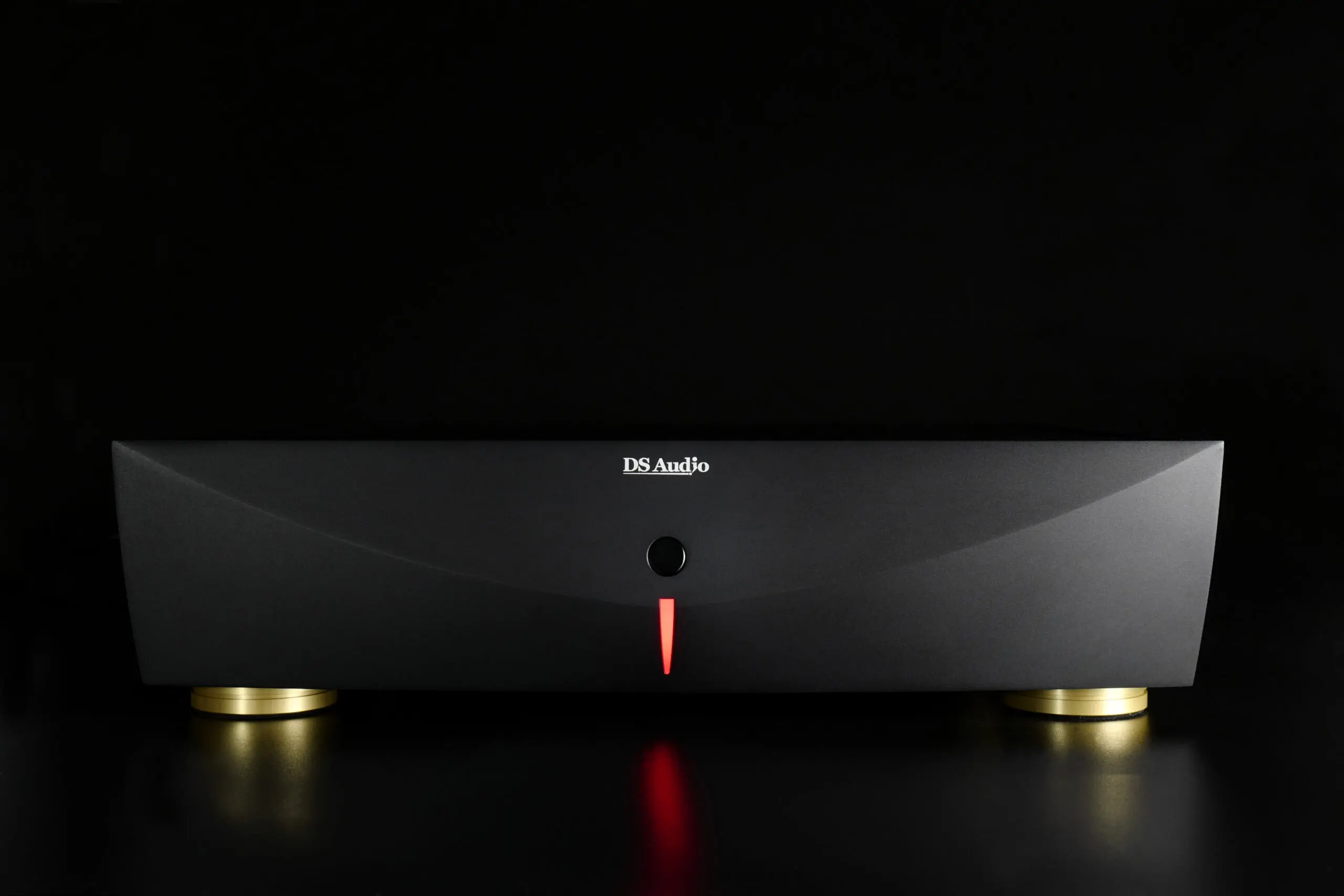

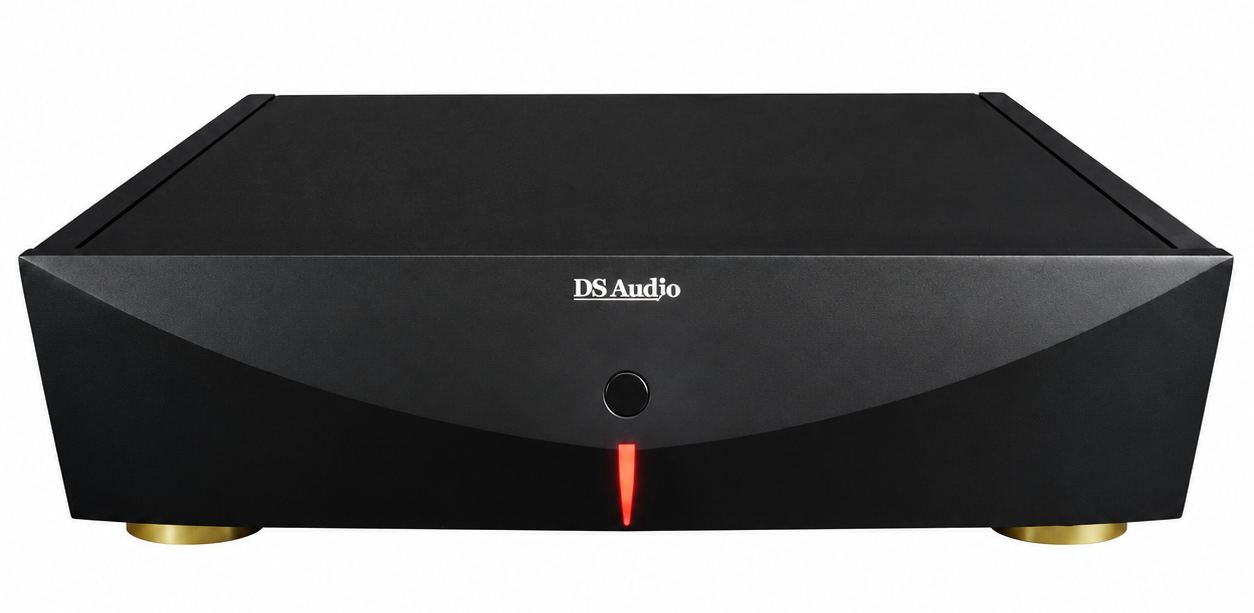

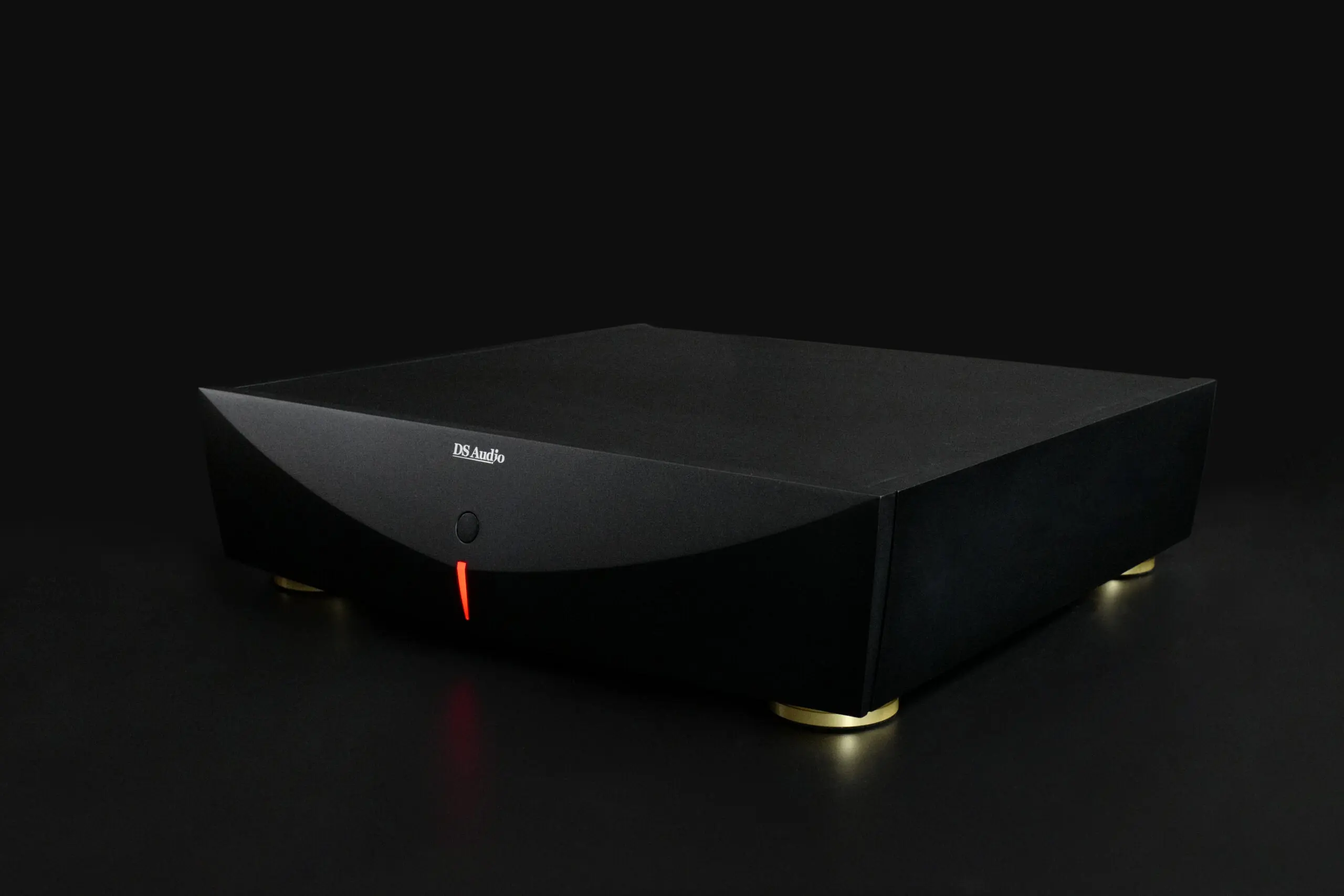

DS Audio DS-W3 | equalizer en phono-voorversterker | voeding voor optische DS Audio-elementen | RCA- en XLR-uitgangen

De DS Audio DS-W3 equalizer verzorgt de voeding en signaalverwerking van je optische DS Audio-element en biedt zowel RCA- als gebalanceerde XLR-uitgangen. Deze volledig analoge phono-voorversterker brengt het platensignaal op lijnniveau voor je versterker en geeft je vier instellingen voor de laagafsnijding. Hij vormt de bijpassende partner voor het DS-W3-element, maar werkt ook met andere optische DS Audio-elementen.

Wat is de DS-W3 equalizer en waarvoor heb je hem nodig?

Een optisch DS Audio-element heeft een speciale phono-voorversterker nodig. De interne lichtbronnen moeten van voeding worden voorzien en het muzieksignaal vraagt om een andere frequentiecorrectie dan bij een MM- of MC-element. De DS-W3 equalizer verzorgt deze voeding, frequentiecorrectie en versterking in één apparaat.

Je plaatst hem tussen je platenspeler met optisch DS Audio-element en je voorversterker of geïntegreerde versterker. Het uitgangssignaal sluit je rechtstreeks aan op een lijningang. Een extra phono-voorversterker of afzonderlijke voeding voor het element is niet nodig.

De benaming equalizer verwijst naar de correctie die nodig is om het platensignaal met de juiste frequentiebalans weer te geven. Het is geen grafische equalizer waarmee je afzonderlijke frequenties harder of zachter zet.

De bijpassende partner voor het DS-W3-element

Het DS Audio DS-W3-element volgt de groef met een Line Contact-diamant op een boron cantilever. De naaldbeweging wordt met licht uitgelezen en omgezet in een elektrisch muzieksignaal. De DS-W3 equalizer voedt het element via de phono-kabel en verwerkt dat signaal voor je versterker.

Het element en de equalizer vervullen ieder een eigen functie. De kwaliteit van de aftasting wordt bepaald door het element; de equalizer verzorgt vervolgens de voeding en verwerking van het afgegeven signaal. De weergave blijft volledig analoog, zonder digitale omzetting.

Deze advertentie betreft uitsluitend de DS-W3 equalizer. Het optische element is afzonderlijk verkrijgbaar.

Ook geschikt voor andere optische DS Audio-elementen

De DS-W3 equalizer kan ook worden gecombineerd met andere optische DS Audio-elementen, zoals de DS-E3, DS003 en Master 3. Je hoeft dus geen DS-W3-element te bezitten om deze equalizer te gebruiken.

Dat maakt een stapsgewijze upgrade mogelijk. Je kunt je bestaande optische DS Audio-element behouden en eerst de equalizer vervangen. Later kun je afzonderlijk investeren in een ander element.

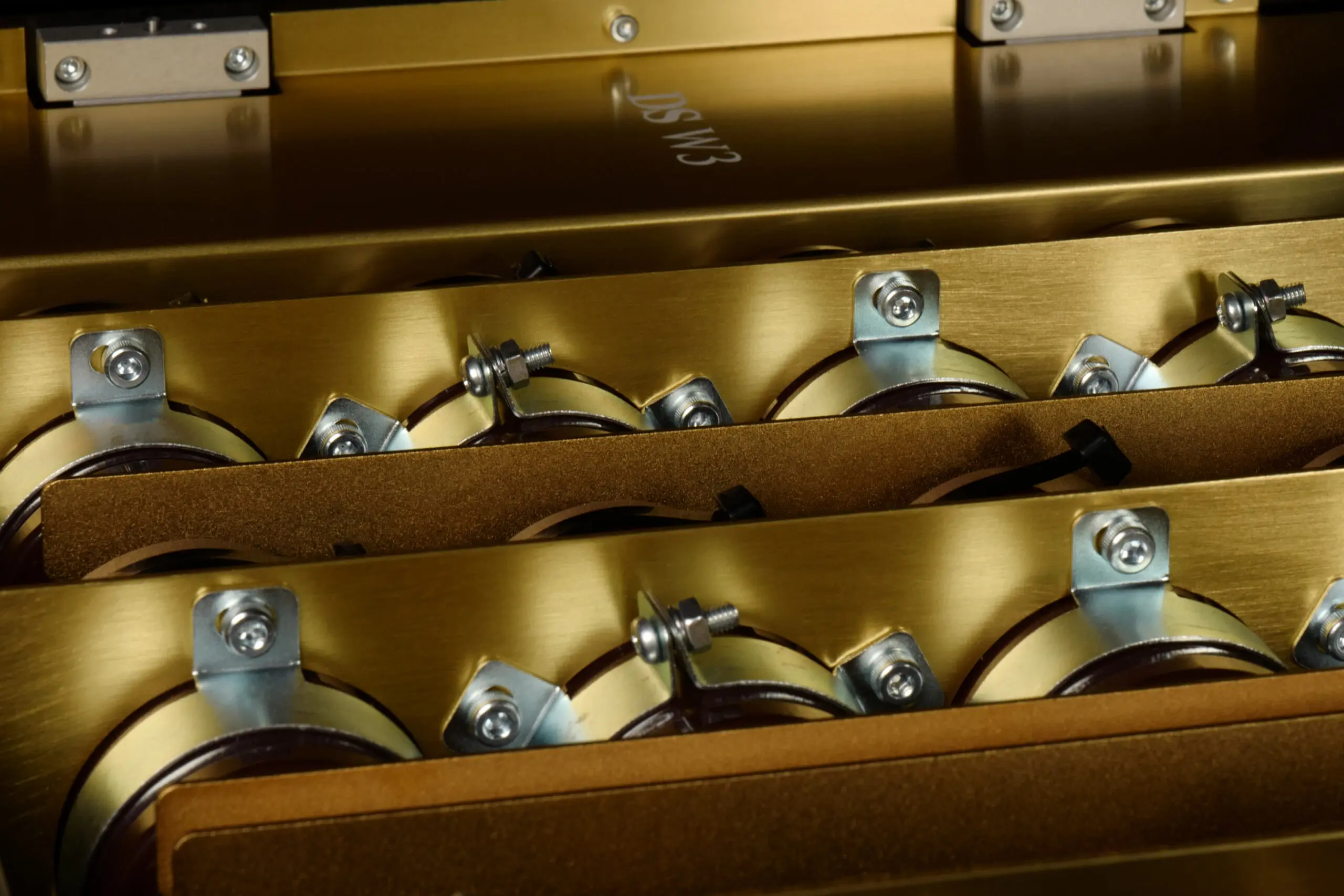

Analoge signaalverwerking en stevige constructie

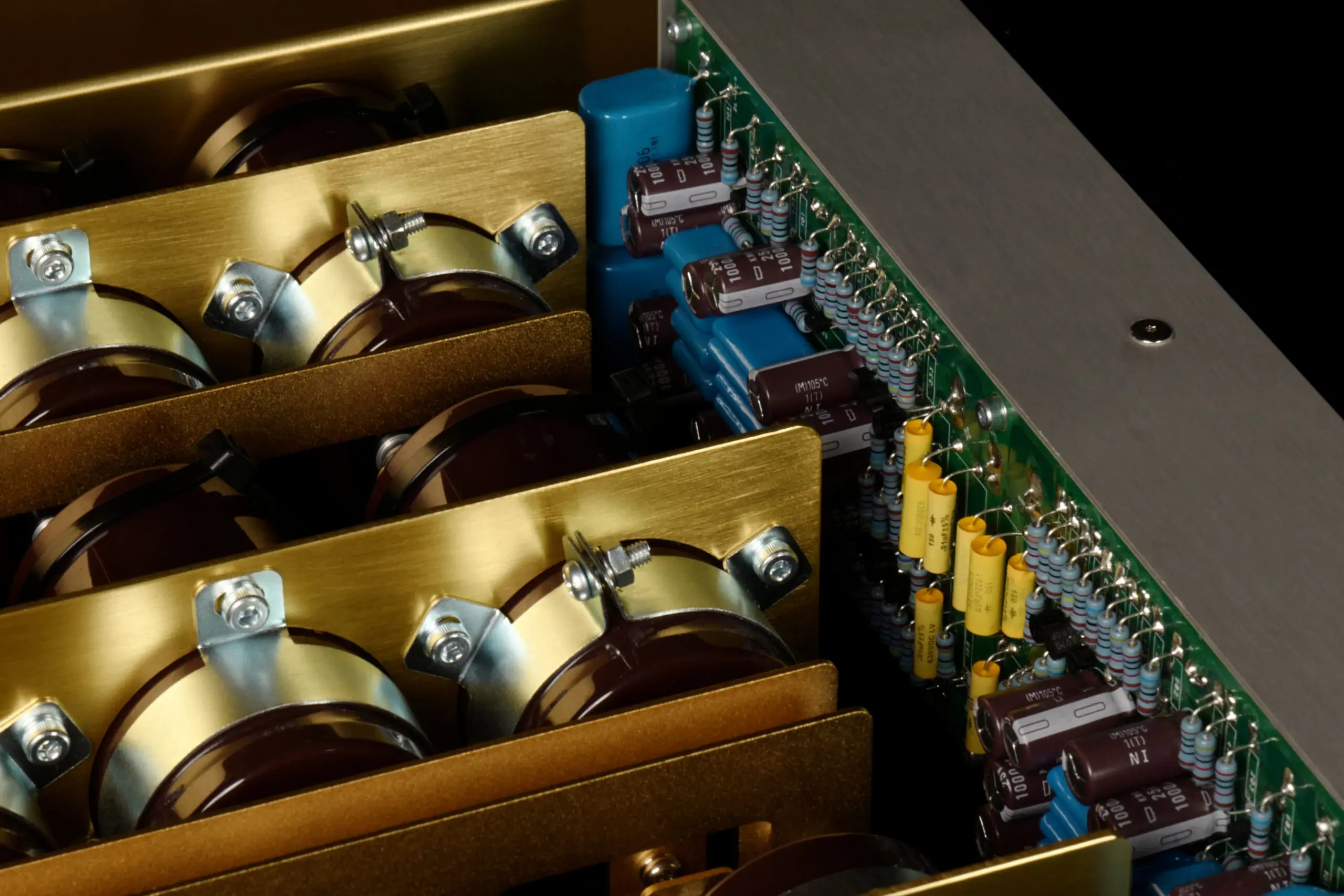

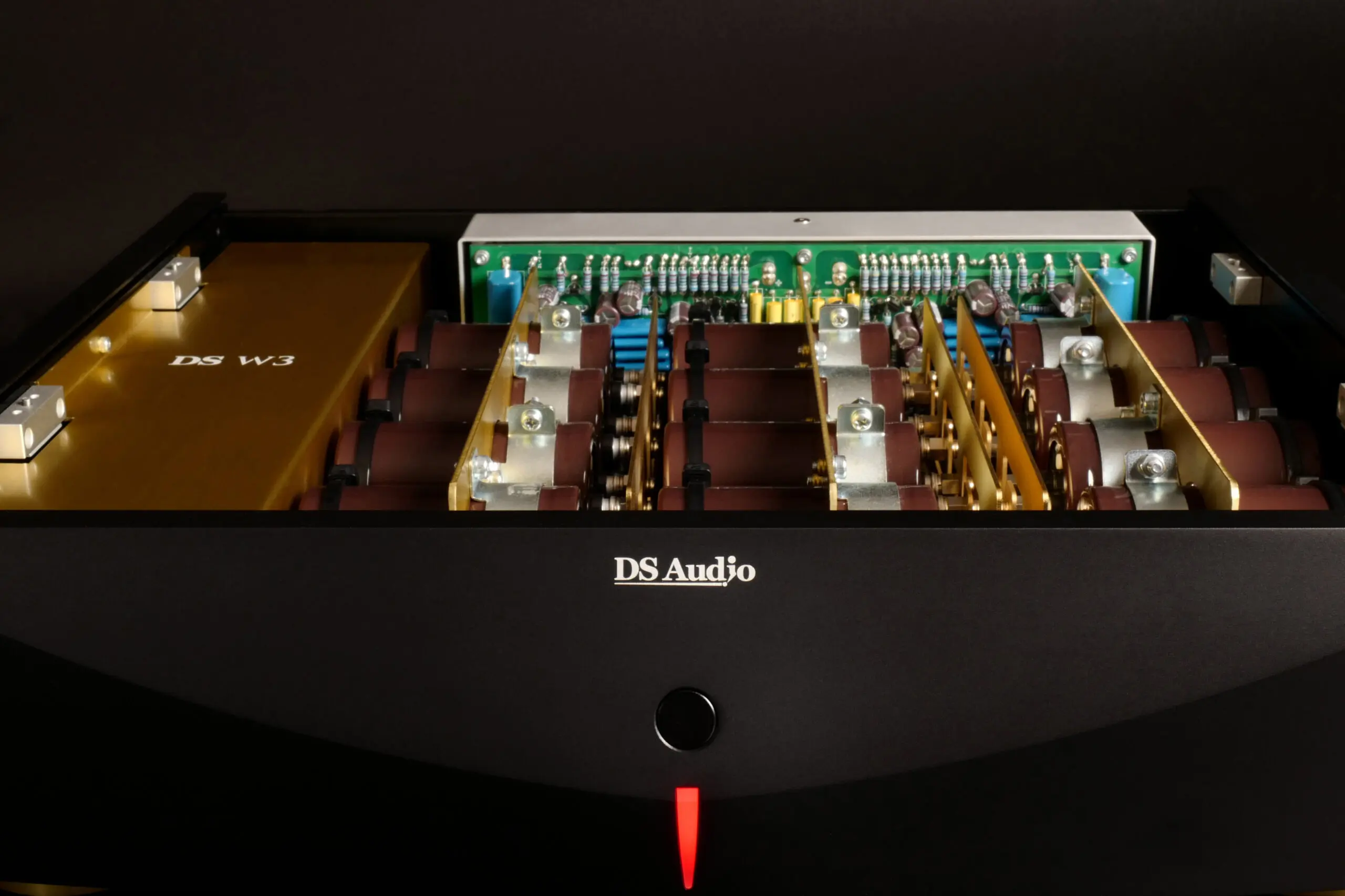

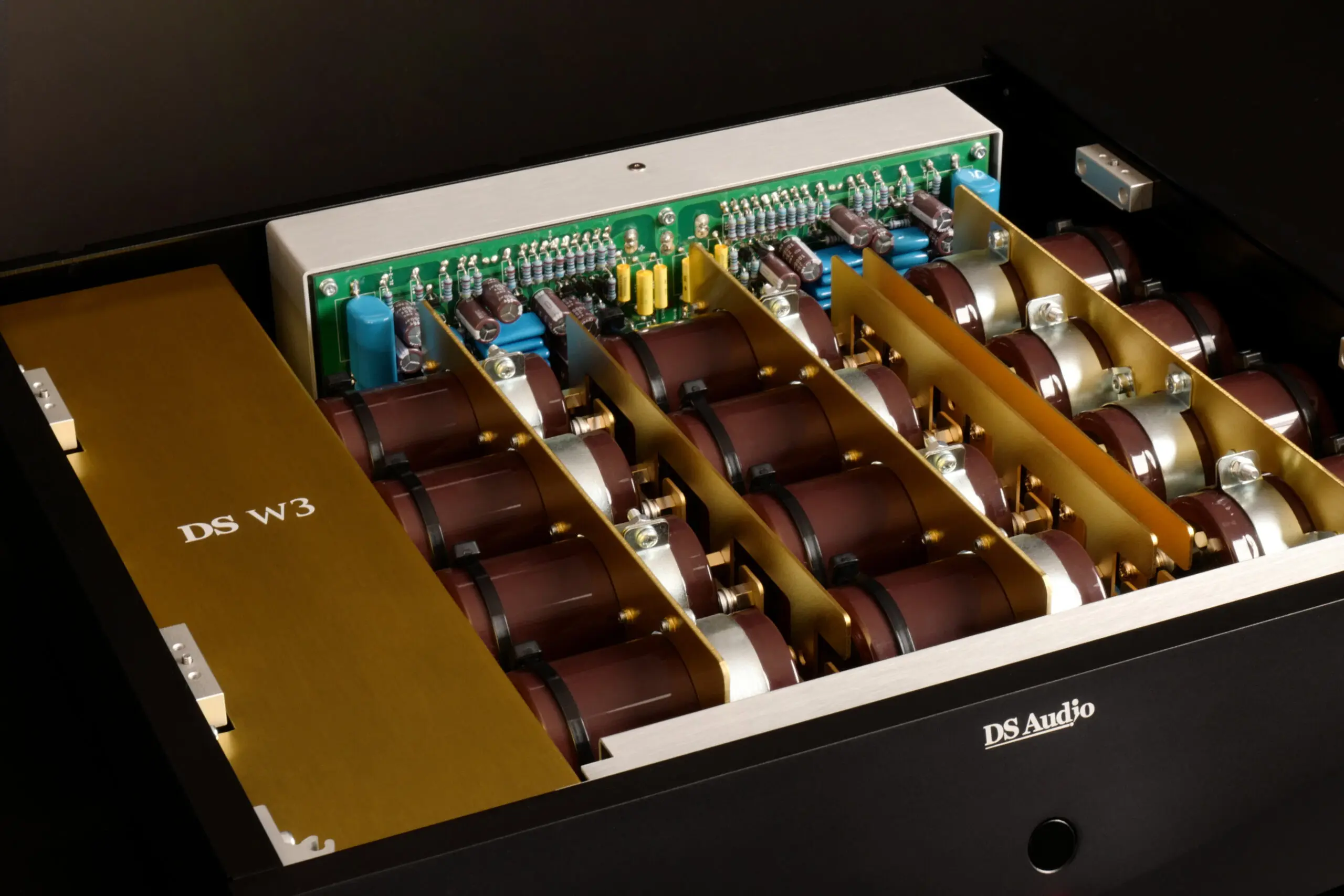

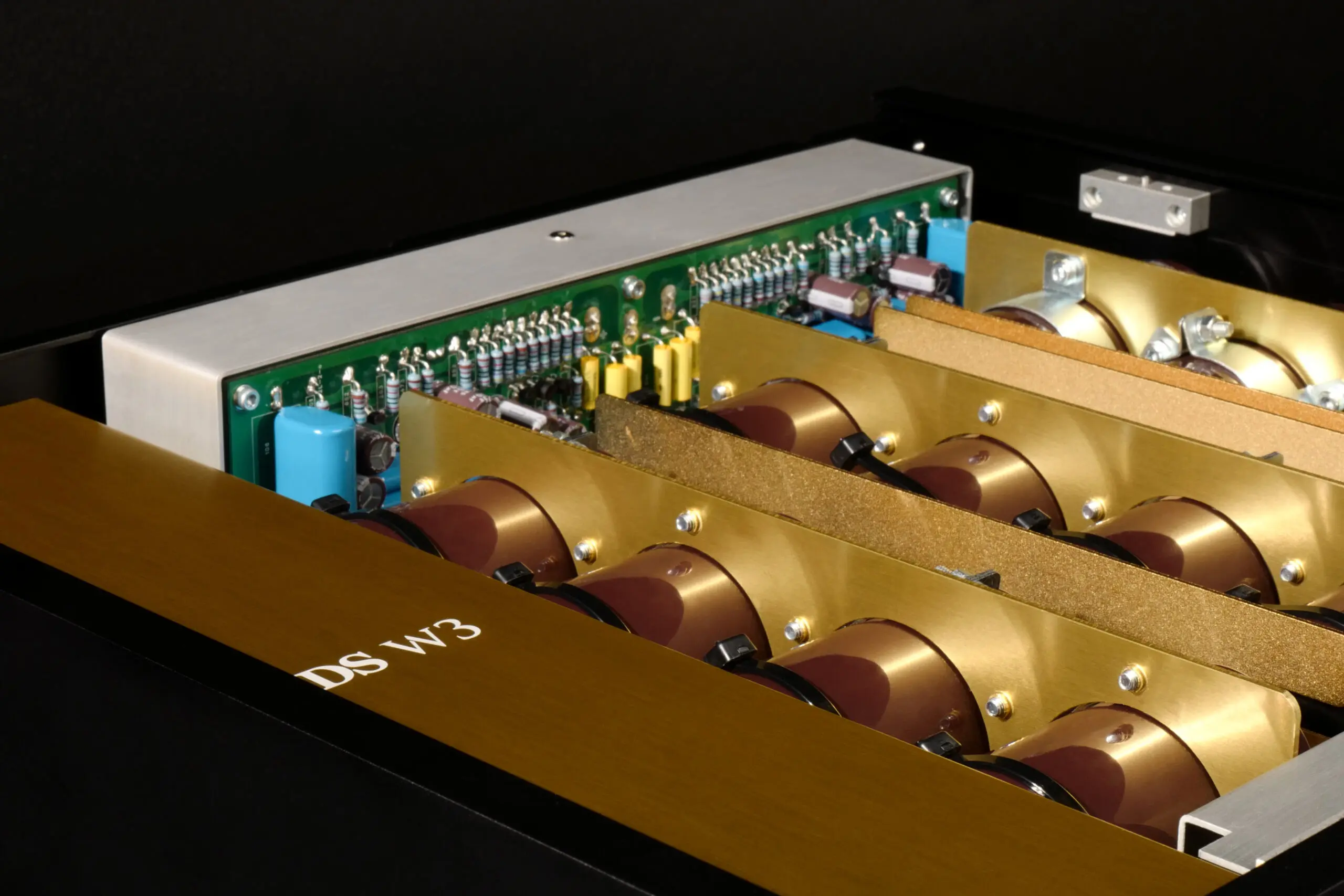

De DS-W3 equalizer gebruikt componenten die zijn afgestemd op de derde generatie optische DS Audio-elementen. Op belangrijke plaatsen zijn aansluitdraden van componenten rechtstreeks met elkaar verbonden. De printplaat is 2,0 mm dik en voorzien van een koperlaag van 70 µm.

Deze constructie combineert een stevige basis voor de elektronica met een goede elektrische geleiding. De behuizing weegt 13,5 kg en biedt plaats aan de uitgebreide elektronica en aansluitmogelijkheden van de DS-W3.

RCA- en XLR-uitgangen: aansluiten op jouw versterker

De DS-W3 ontvangt het signaal van de platenspeler via een stereo RCA-ingang. Aan de uitgang kun je kiezen voor RCA of gebalanceerd XLR, afhankelijk van de aansluitingen van je voorversterker of geïntegreerde versterker.

Een gebalanceerde XLR-verbinding helpt bij het onderdrukken van storingen die onderweg in de verbindingskabel worden opgepikt. Dat is vooral interessant bij langere kabels of wanneer de kabel langs andere apparatuur loopt. Met RCA kun je de DS-W3 aansluiten op een gewone lijningang, zoals AUX, CD of LINE.

De XLR-aansluitingen zijn dus uitgangen naar je versterker, geen ingangen voor je platenspeler.

De meerwaarde ten opzichte van de DS003 equalizer

De DS003 equalizer biedt uitsluitend RCA-uitgangen. De DS-W3 voegt gebalanceerde XLR-uitgangen toe en heeft een grotere, zwaardere uitvoering: 13,5 kg tegenover 5 kg voor de DS003.

Beide modellen bieden vier instellingen voor de laagafsnijding. De overstap naar de DS-W3 levert dus vooral extra aansluitmogelijkheden en een hoger gepositioneerde uitvoering van de signaalverwerking op. Voor een installatie met gebalanceerde lijningangen is de XLR-aansluiting het duidelijkste praktische voordeel.

Je kunt de DS-W3 equalizer ook met je bestaande DS003-element gebruiken. Zo beoordeel je de bijdrage van de equalizer zonder tegelijkertijd de aftasting te veranderen.

Klank en afstemming van de laagweergave

De equalizer heeft een belangrijke rol in de frequentiebalans en de overdracht van het muzieksignaal naar je versterker. Met de vier instellingen van de DS-W3 kun je gericht zoeken naar de juiste balans tussen diepe basweergave en onderdrukking van ongewenste zeer lage frequenties.

Minder filtering behoudt meer van de diepste basinformatie. Een sterkere laagafsnijding onderdrukt subsonische signalen die bijvoorbeeld ontstaan door kromme platen of resonanties van toonarm en element. Daardoor hoeven de woofers minder grote bewegingen te maken die niet bij de muziek horen.

Wanneer dergelijke signalen aanwezig zijn, kan de sterkere filtering meer rust in de laagweergave brengen. Is extra filtering niet nodig, dan kun je juist kiezen voor het behouden van de diepste frequenties. Deze afstemming is gerichter dan het terugdraaien van een gewone basregeling.

Aansluiten op je installatie

Verbind de phono-kabel van je platenspeler met de linker en rechter RCA-ingang van de DS-W3. Sluit de aarddraad aan op de GND-aansluiting. Verbind vervolgens een stereo RCA- of XLR-uitgang met een passende lijningang van je voorversterker of geïntegreerde versterker.

Gebruik hiervoor geen MM- of MC-phono-ingang. De DS-W3 heeft het platensignaal al gecorrigeerd en versterkt tot lijnniveau.

De ingang van de DS-W3 is uitsluitend bestemd voor optische DS Audio-elementen. Sluit geen MM- of MC-element aan: de voedingsstroom voor het optische element kan de spoelen van een conventioneel element beschadigen.

Technische specificaties

• Type: equalizer, phono-voorversterker en voeding voor optische DS Audio-elementen
• Signaalverwerking: volledig analoog, solid-state
• Voeding element: via de phono-kabel
• Printplaat: 2,0 mm dik, met koperlaag van 70 µm
• Nominale uitgangsspanning: 500 mV bij 1 kHz
• Vereiste ingangsimpedantie aangesloten versterker: hoger dan 10 kΩ
• Ingang: stereo RCA met aparte aardaansluiting
• Uitgangen: twee stereo RCA-uitgangsparen en twee stereo XLR-uitgangsparen
• XLR-uitgangen: gebalanceerd
• Laagweergave: vier selecteerbare karakteristieken voor de laagafsnijding
• Afmetingen: 450 × 120 × 435 mm (B × H × D)
• Gewicht: 13,5 kg
• Leveringseenheid: per stuk, zonder optisch element

Kort samengevat

• Complete voeding, frequentiecorrectie en versterking voor het DS-W3-element en andere optische DS Audio-elementen.
• RCA- en gebalanceerde XLR-uitgangen voor aansluiting op verschillende versterkers.
• Vier instellingen voor de laagafsnijding om diepe basweergave en onderdrukking van subsonische signalen af te stemmen.
