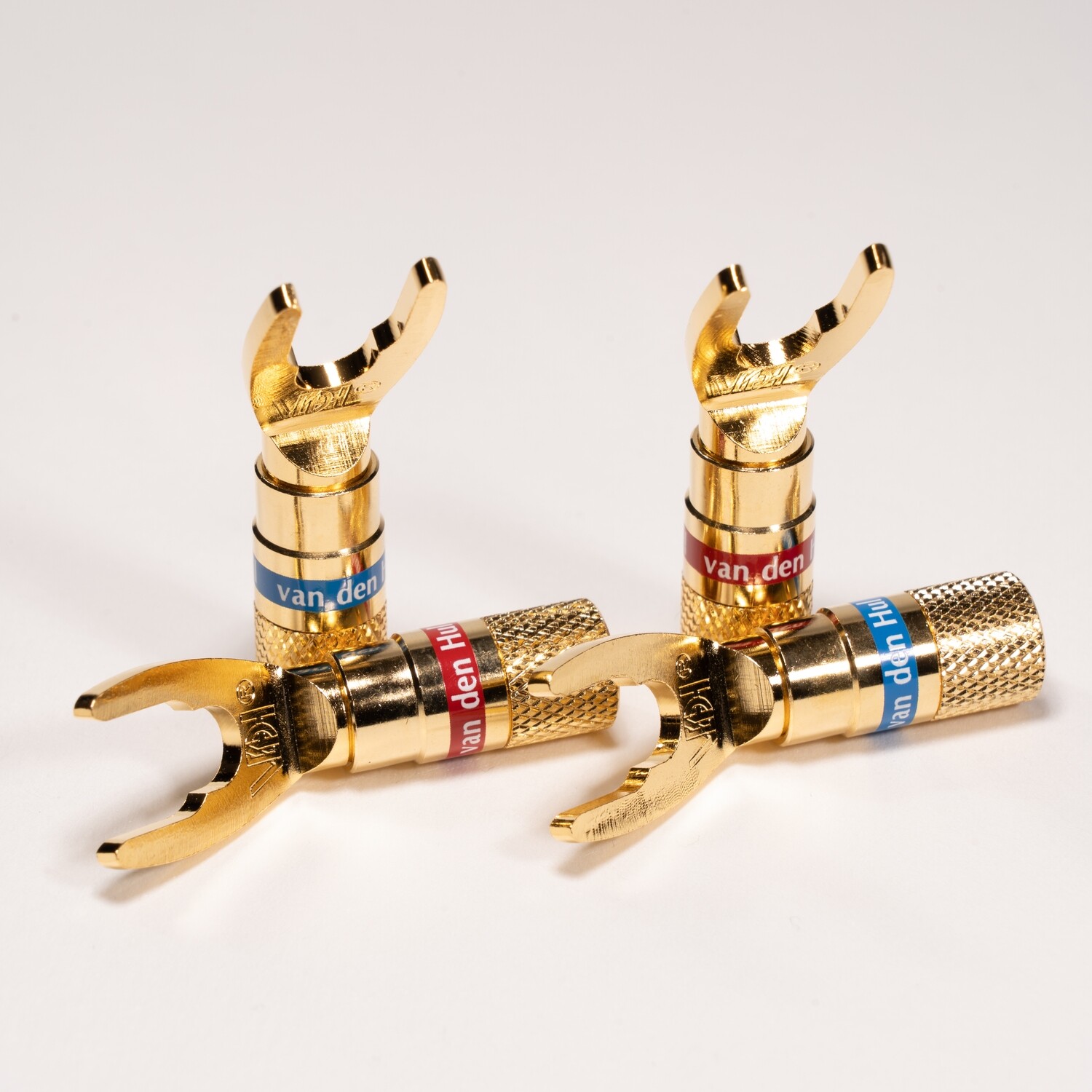

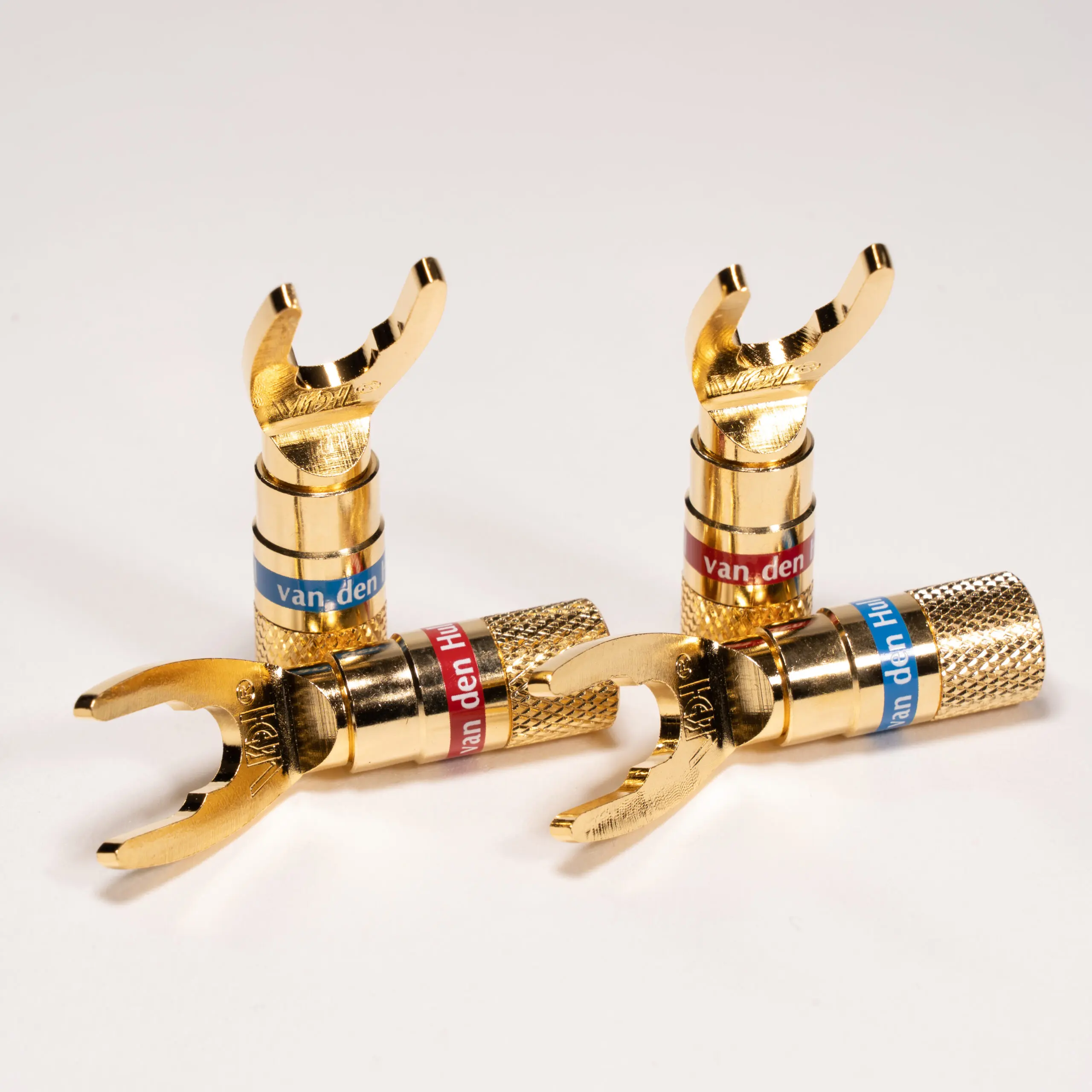

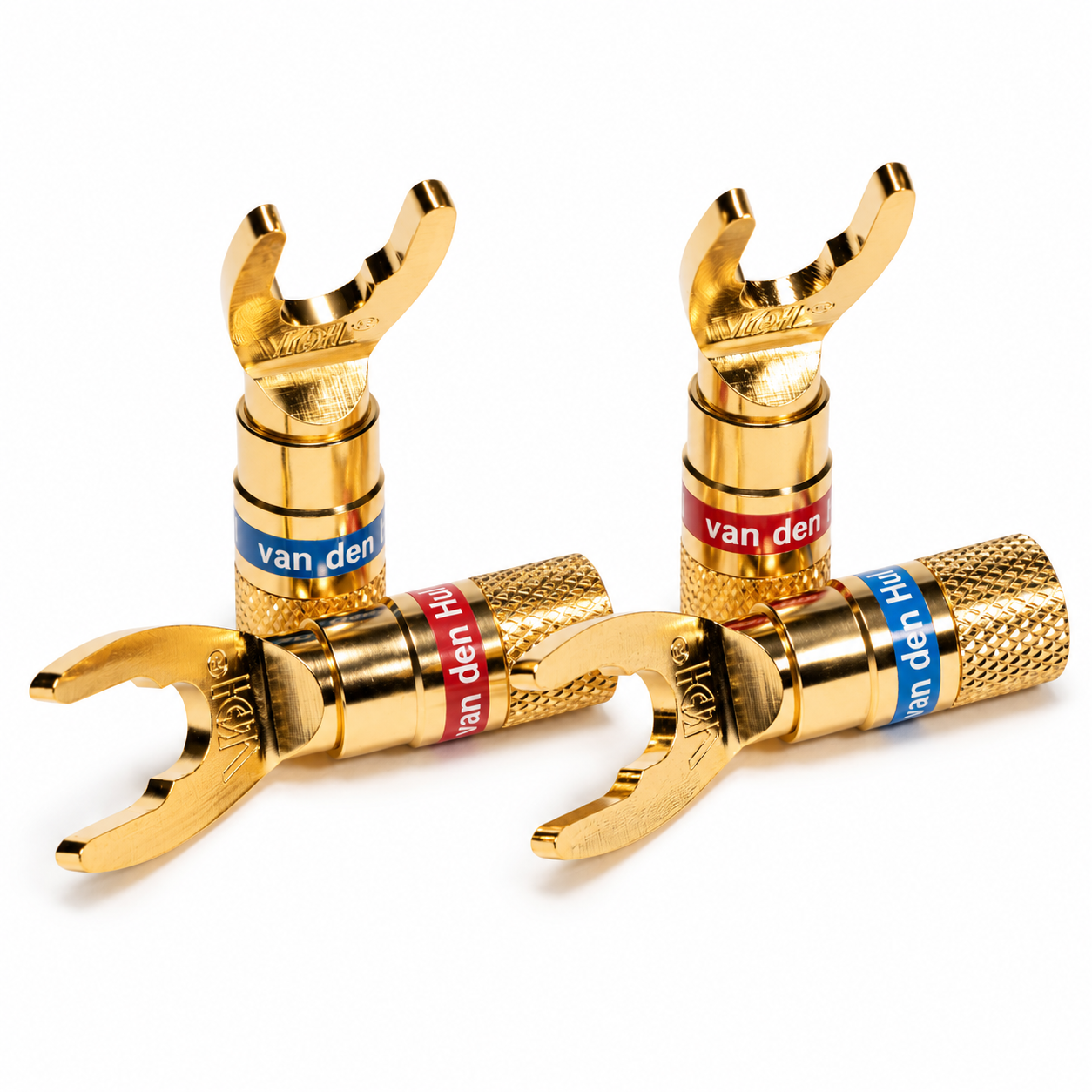

Van den Hul DIY Spade | 24-karaats verguld | schroefmontage | set 4 stuks

Monteer uw luidsprekerkabels zelf af met de Van den Hul DIY Spade connectoren. DIY staat voor ‘Do It Yourself’: de schroefconstructie klemt de geleiderstrengen rondom stevig vast, zonder dat u hoeft te solderen. De 24-karaats vergulde spades worden geleverd per set van vier stuks, met twee rode en twee blauwe markeringen.

Spade-aansluiting voor stevig contact

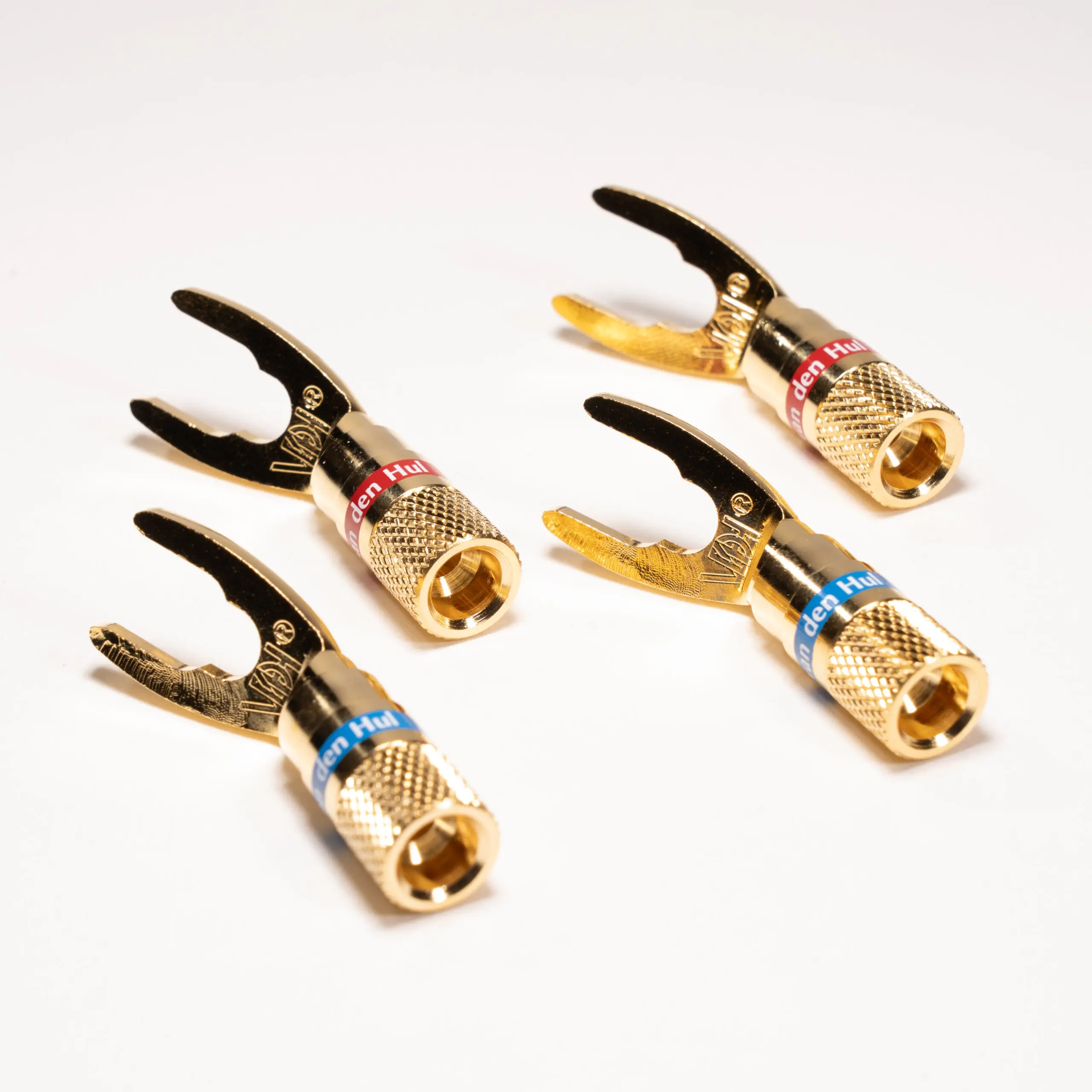

De Van den Hul DIY Spade wordt onder de schroefknop van de aansluitterminal op uw versterker of luidspreker vastgezet. De gevorkte contactplaat omsluit de aansluitpen en wordt bij het aandraaien van de terminal stevig vastgeklemd. Dit maakt de spade geschikt voor een aansluiting die u langere tijd op zijn plaats wilt laten zitten.

De haakse spade past op aansluitpennen met een diameter van 6,0 tot 8,5 mm. Controleer ook of er rondom de terminal voldoende ruimte is voor de contactplaat en de kabel.

24-karaats vergulde spade connectoren

De 24-karaats vergulde contacten helpen oxidatie tegen te gaan. De schroefconstructie klemt de geleider onder hoge druk vast en zorgt voor een elektrische verbinding met een lage contactweerstand. Zo ontstaat een stevige overgang van de luidsprekerkabel naar de spade en vervolgens naar de aansluitterminal.

Hoe werkt de montage?

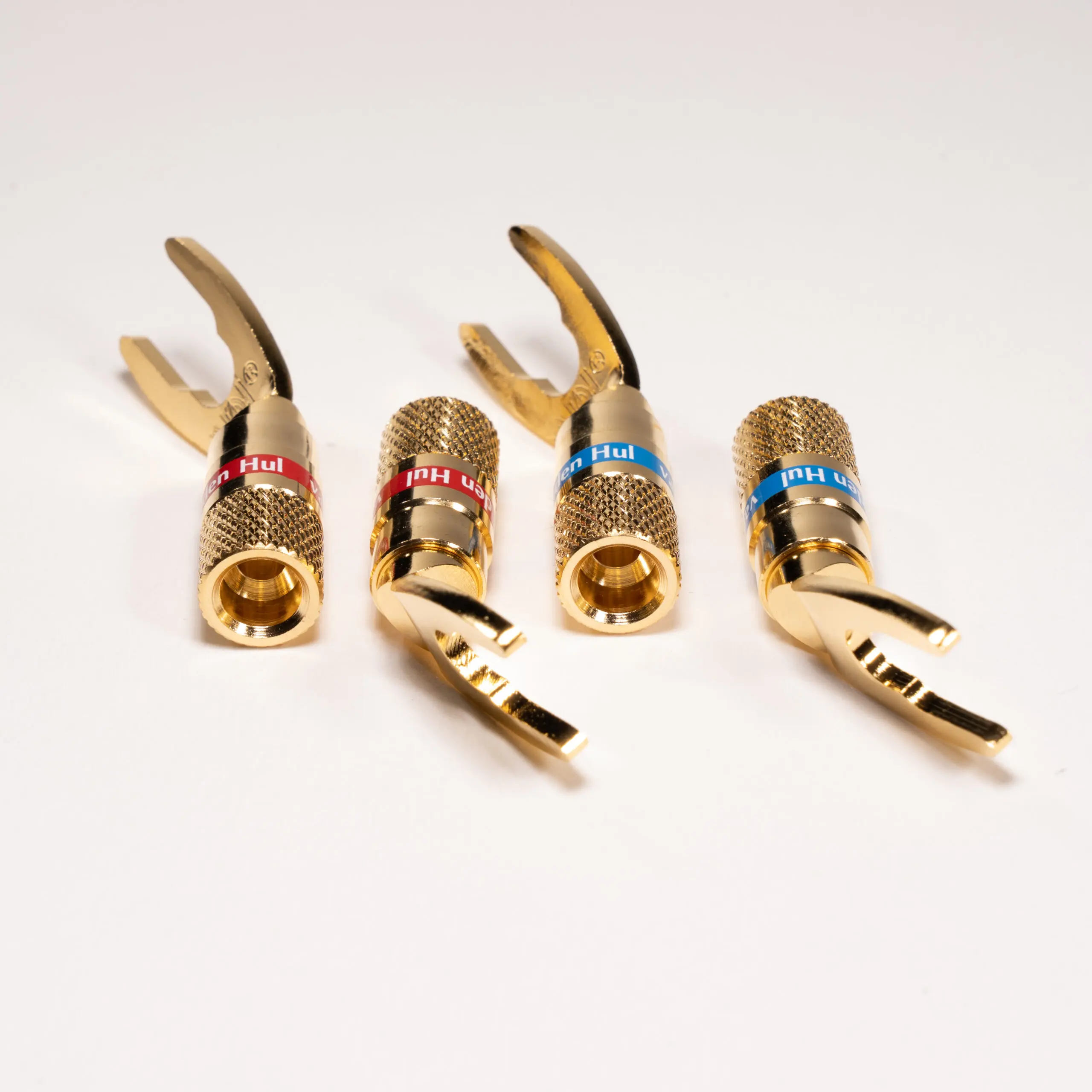

De Van den Hul DIY Spade gebruikt een schroefkraag waarover u de geleiderstrengen terugvouwt. Door het deel met de spade op deze kraag te schroeven, worden de geleiderstrengen rondom vastgeklemd.

1. Draai de connector open en verwijder 14 mm isolatie van de afzonderlijke geleider. Zorg dat de geleiderstrengen intact blijven.
2. Steek het gestripte uiteinde door de schroefkraag.
3. Waaier de blootliggende geleiderstrengen uit en vouw ze gelijkmatig terug rondom de kraag.
4. Plaats het deel met de spade en schroef dit op de kraag vast. Zo worden de teruggevouwen geleiderstrengen stevig vastgeklemd.

Controleer of de kabel stevig vastzit en er geen losse geleiderstrengen uitsteken. Schuif vervolgens de spade onder de losgedraaide schroefknop van de aansluitterminal en draai deze stevig vast. Zorg dat de spades van plus en min elkaar niet raken en gebruik de rode en blauwe markeringen consequent. Voer de montage uit met uitgeschakelde apparatuur en losgekoppelde kabels.

Montagetip van Van den Hul: The SOLUTION

Van den Hul adviseert om de blootliggende geleiderstrengen vóór het vastschroeven van het contactdeel te behandelen met Van den Hul The SOLUTION. Deze contactvloeistof reinigt, smeert en beschermt de contactoppervlakken tegen vervuiling en corrosie. Zo helpt de behandeling het contact tussen de geleiderstrengen en de connector langdurig in goede conditie te houden.

Breng met het bijgeleverde kwastje een kleine hoeveelheid aan op de blootliggende geleiderstrengen voordat u het contactdeel op de schroefkraag vastdraait. Een dun laagje is voldoende.

Geschikt voor deze Van den Hul luidsprekerkabels

Van den Hul vermeldt de volgende passende kabels en geleiders:

• The CLEARTRACK
• The CLEARWATER
• The GOLDWATER
• The INSPIRATION HYBRID
• The SKYLINE HYBRID
• The SNOWLINE
• The TEATRACK HYBRID
• The TWIN
• The WIND Mk II HYBRID
• D-352 HYBRID
• CS-12 HF
• CS-14 HYBRID
• CS-14
• CS-16
• CS-122 HYBRID
• SCS-16
• SCS-18

Ook geschikt voor luidsprekerkabels van andere merken

Ook luidsprekerkabels van andere merken kunnen met de DIY Spade worden afgemonteerd, mits de afmetingen en geleideropbouw geschikt zijn voor de schroefconstructie. De connectoren zijn bedoeld voor soepele, meerdradige geleiders. Massieve geleiders zijn niet geschikt, omdat de afzonderlijke geleiderstrengen voor montage rondom de kraag moeten worden teruggevouwen.

Iedere spade wordt op een afzonderlijke geleider gemonteerd. Bij een kabel met meerdere aders is daarom de maat van de afzonderlijke geïsoleerde ader relevant, niet de totale buitenmaat van de complete luidsprekerkabel. Twijfelt u of uw kabel geschikt is? Neem dan contact met ons op voor advies.

Spades of banaanpluggen?

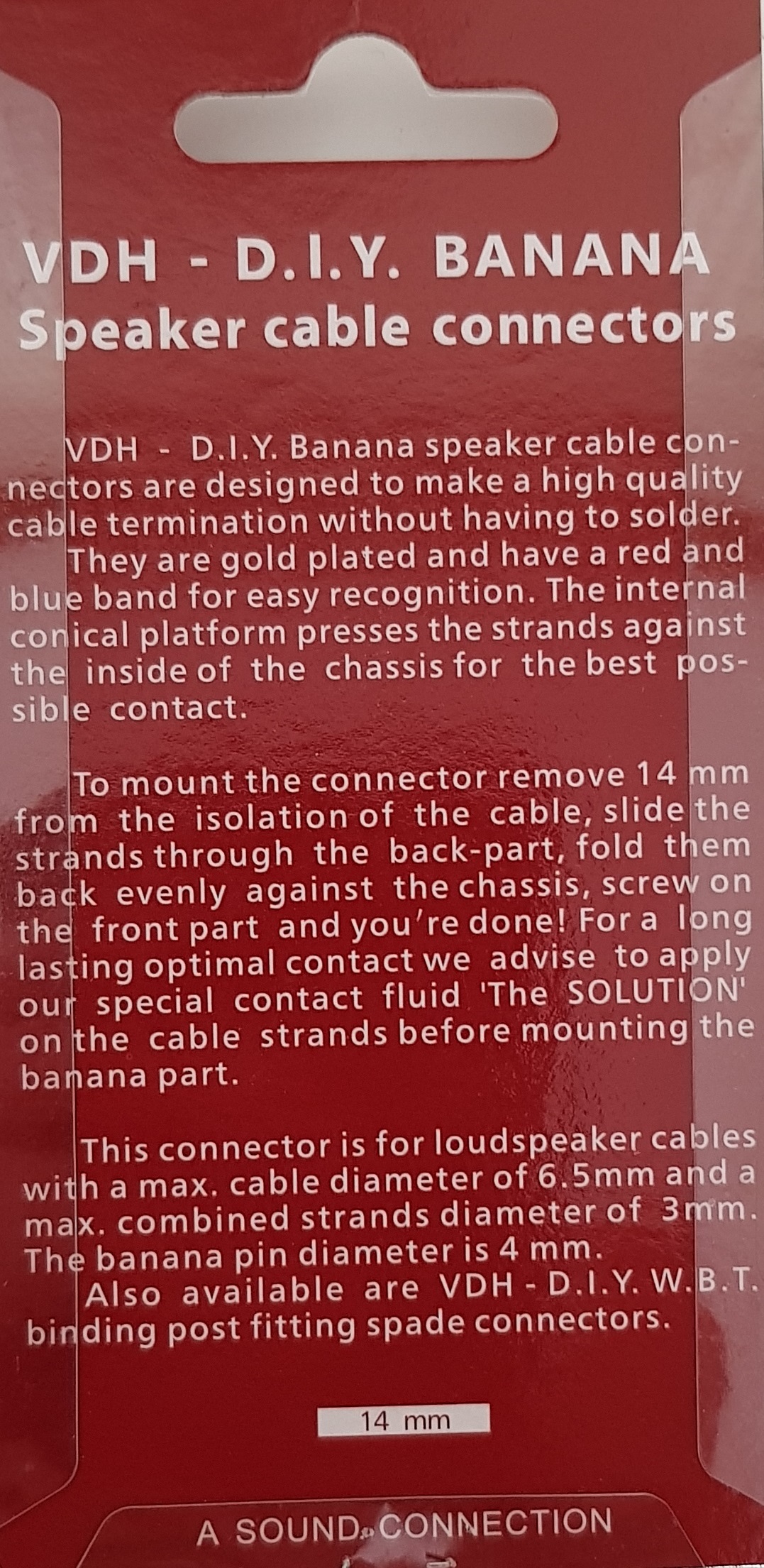

Kies de DIY Spade wanneer u de kabel onder de schroefknop van de aansluitterminal wilt vastzetten. Wilt u de kabel eenvoudig kunnen insteken en losnemen? Bekijk dan de eveneens beschikbare Van den Hul DIY Banana banaanpluggen. Beide uitvoeringen gebruiken hetzelfde montageprincipe voor de geleider en hebben 24-karaats vergulde contacten.

U kunt de uitvoeringen ook combineren, bijvoorbeeld spades aan de luidsprekerzijde en banaanpluggen aan de versterkerzijde, afhankelijk van de beschikbare aansluitingen.

Hoeveel spades heeft u nodig?

Met vier spades monteert u één uiteinde van een standaard stereo single-wire kabelset af: twee voor het linkerkanaal en twee voor het rechterkanaal. Wilt u zowel de versterkerzijde als de luidsprekerzijde van spades voorzien? Dan heeft u acht stuks nodig, oftewel twee sets.

Specificaties

• Merk: Van den Hul
• Uitvoering: DIY Spade
• Type: haakse spade connector voor luidsprekerkabel
• Contactafwerking: 24-karaats verguld
• Geschikt voor aansluitpennen: Ø 6,0 tot 8,5 mm
• Montage geleider: schroefkraag met klemverbinding, zonder solderen
• Geschikt voor: soepele, meerdradige geleiders
• Striplengte voor montage: 14 mm
• Kleurmarkering: twee rood en twee blauw

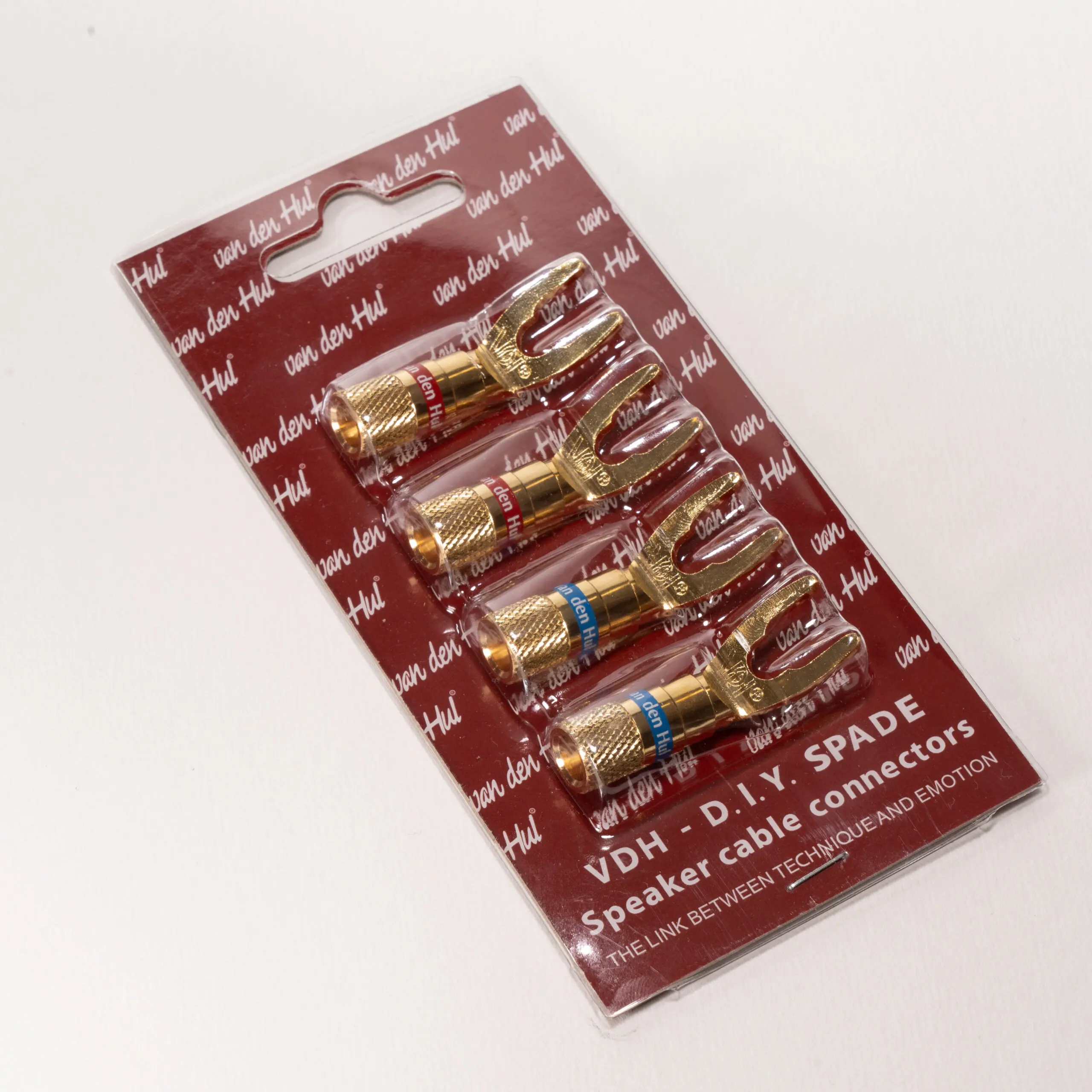

• Verpakking: set 4 stuks

Samenvatting

• 24-karaats vergulde spades voor een stevige aansluiting onder de schroefknop van uw luidsprekerterminal.
• Geschikt voor aansluitpennen met een diameter van 6,0 tot 8,5 mm.
• Schroefmontage voor soepele, meerdradige geleiders, zonder solderen.
• Voor diverse Van den Hul luidsprekerkabels en passende kabels van andere merken.
• Set 4 stuks met twee rode en twee blauwe markeringen.
• Ook verkrijgbaar als Van den Hul DIY banaanpluggen.
