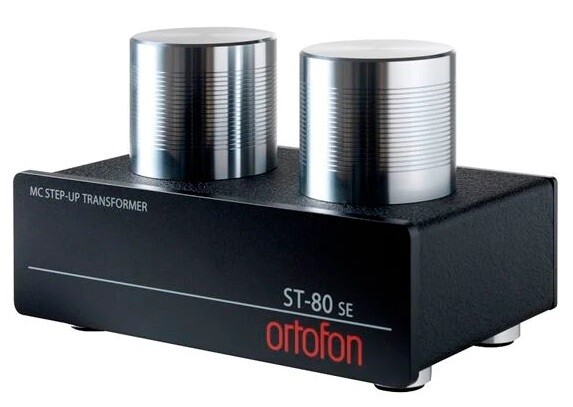

Ortofon ST-80 SE Step-up trafo geschikt voor high end MC-elementen

De ST-80 Special Edition Moving Coil-transformator levert een gedetailleerde weergave met een vleugje warmte, vergezeld van een volle geluidskwaliteit. Vergeleken met bestaande modellen heeft de ST-80 SE een grotere spoel, meer lagen in de permalloy-kern en meer spoelwikkelingen. De transformator is magnetisch afgeschermd in een permalloy-behuizing, die op zijn beurt is geplaatst in een robuuste 10 mm dikke aluminium cilinder die uit een massief aluminium blok is geboord. Samen met de zware metalen behuizing isoleert de transformator effectief tegen omgevingsgeluid. De stabiliteit van de transformator is uitstekend dankzij het aanzienlijke gewicht van 1,5 kg, waardoor hij op zijn plaats blijft, zelfs als er kabels aan zitten.

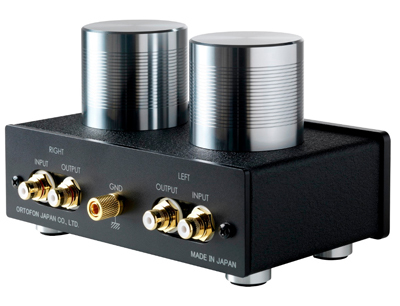

De ST-80 SE is gebouwd als puur dual mono-model, wat zorgt voor maximale kanaalscheiding. De interne point-to-point-bedrading is gemaakt van Teflon-geïsoleerde, zuivere OFC-koperdraad met vaste kern, bedekt met goud. Samen met hoogwaardige vergulde RCA-aansluitingen met Teflon-isolatie die zorgen voor een optimale signaaloverdracht en integriteit. De ST-80 SE zal een perfecte match zijn met de meeste hoogwaardige MC-cartridges, zoals de Cadenza-serie, Xpression, MC Anna, MC A95, de historische MC A90 en MC Windfeld, evenals de SPU-cartridges. De combinatie van de Xpression, ST-80 SE en TA-110 toonarm geeft een ultieme ervaring!

- Gain 27 dB at 1kHz

- Freqency response 10 Hz - 100 kHz (-2,5dB +0,5dB)

- Trafo output loading 47 kOhm // 200 pF

- Dimensions 95 X 153 X 100 mm

Voor elk MC element biedt het gebruik van een stepup transformator (SUT) een aanzienlijke verbetering in geluidskwaliteit en behoud van klankkarakter. De spanningsafgifte van een MC element is lager dan van een MM element, een hogere versterkingsfactor is hierdoor noodzakelijk. Hiervoor zijn step-ups en phono pre-amps beschikbaar. Er zijn fundamentele verschillen in werkwijze met grote verschillen in klankkwaliteit. De step-up is volledig passief en introduceert en versterkt geen ruis.De phono pre-amp heeft een vaste afsluitimpedantie, de afsluitimpedantie van een step-up varieert met de frequentie. Het ontstaan en de structuur van harmonische en intermodulatie vervorming verloopt hierdoor anders. De harmonische vervorming in een step-up is het hoogst bij lage frequenties en neemt af wanneer de frequentie toeneemt. Bij een phono pre-amp neemt de vervorming juist toe wanneer de frequentie toeneemt. Dit gecombineerd met een veel lagere intermodulatie vervorming zorgt bij toepassing van een step-up voor een groter dynamisch bereik en een neutraler klankbeeld. Ortofon levert een compleet programma step-up transformatoren bruikbaar voor alle merken en types MC elementen.

Versterkingsfactor

Aan de ingang van een Phono-ingang dient een spanning aangeboden te worden tussen 2 en 5 mV. De versterkingsfactor (gain) van een step-up wordt gespecificeerd in dB’s (veelal bij 1 kHz). De versterkingsfactor is bij 12 dB x 4, bij 24 dB x 16 en bij 27 dB x 23. De spanningsafgifte van een Quintet Bronze is 0,3 mV en een SPU Classic 0,2 mV. Wanneer je een SUT met een gain van 24 dB (x16) toepast wordt dit respectievelijk 4,8 en 3,2 mV. De phono pre-amp versterkt veelal 100x (40 dB) waardoor e.e.a. op lijnniveau uit komt.
